Siemens elektricni sporet - nedoumica

Prijatelju super je sto si tako samouveren ali bice da si se grdno zeznuo zato sto ne gledas sliku koju sam okacio. Ironija i sarkazam ti ne trebaju jer pitam iz najbolje namere a skolu sam ucio i naucio, a ucim svaki dan nesto novo. Zavrsio sam ETF u BG, Energetiku i bavim se Relejnom zastitom vise od 6 godina, u TS najviseg napona, u prenosnom sistemu.
To sto ti kazes ce da izbaci FID sklopku momentalno jer spajas nulu i masu. PE je za tvoju informaciju oznaka za uzmeljenje a ovo gde je nacrtana masa je oznaka za celu plocu sa masom.

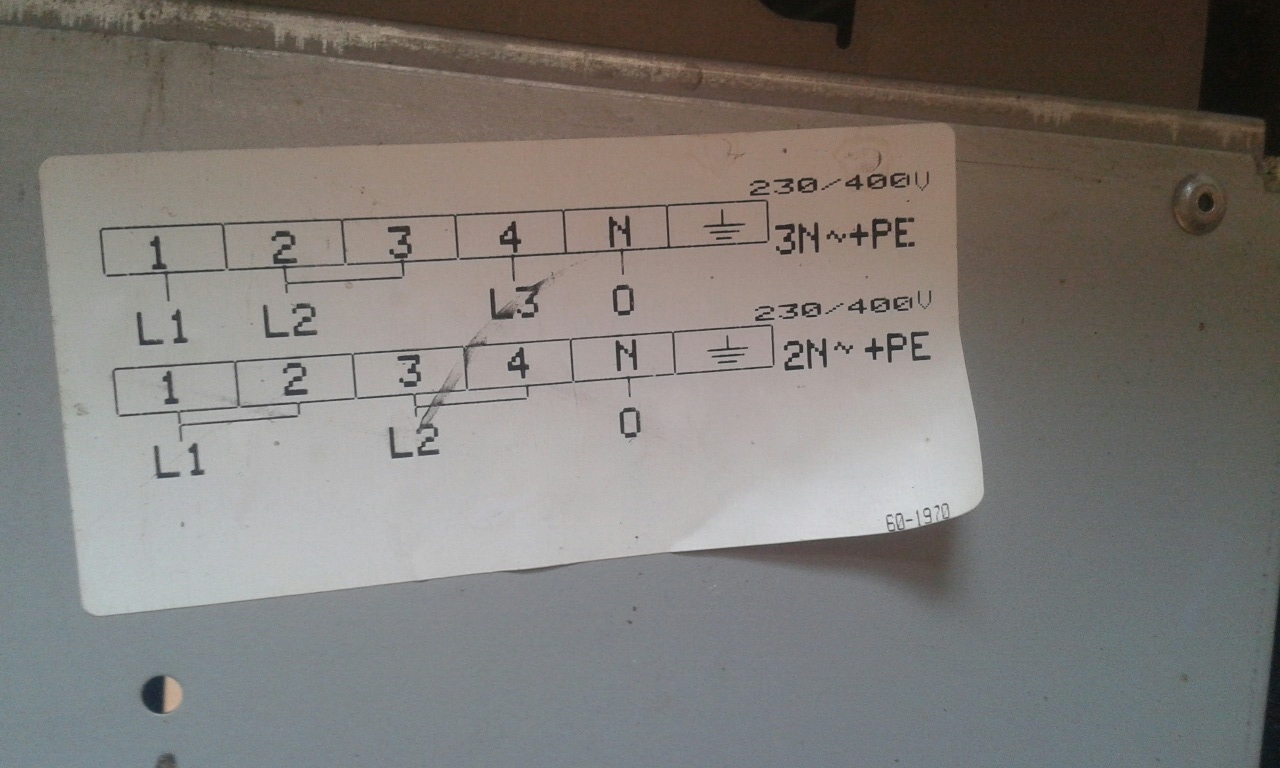

Vidis valjda na slici da je sraf dole desno PE i gore ima 5 klema, vise nema nista.
Gde je sema za monofaznu onda, izvini, ako tako kazes? Proizvodjac je stavio samo semu za trofaznu i dvofaznu, monofaznu nije naveo zato sto, najverovatnije ovaj sporet nije za 220V.
Lepo pitam a ti se podsmevas bez da lepo pogledas.

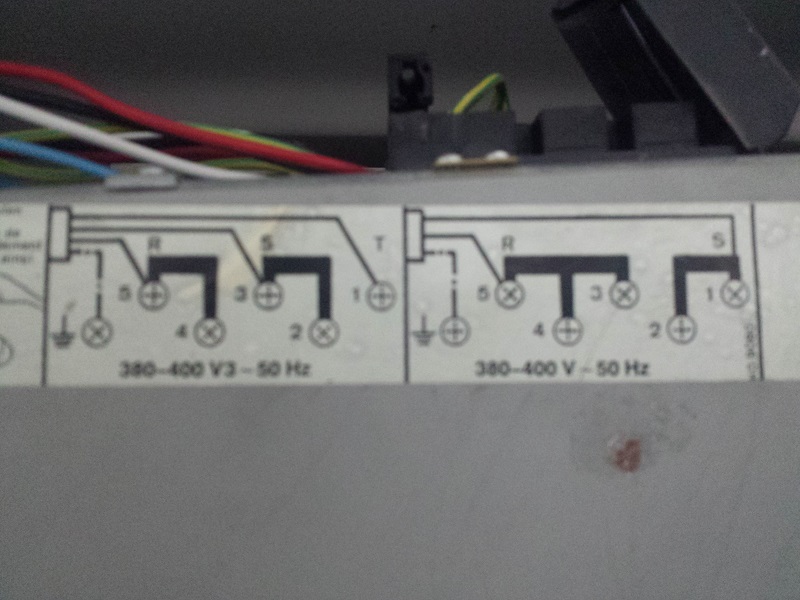

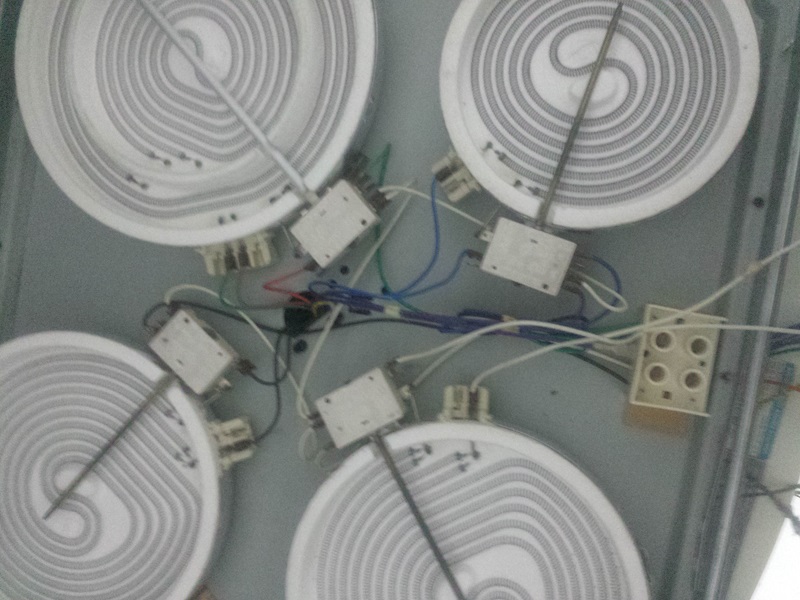

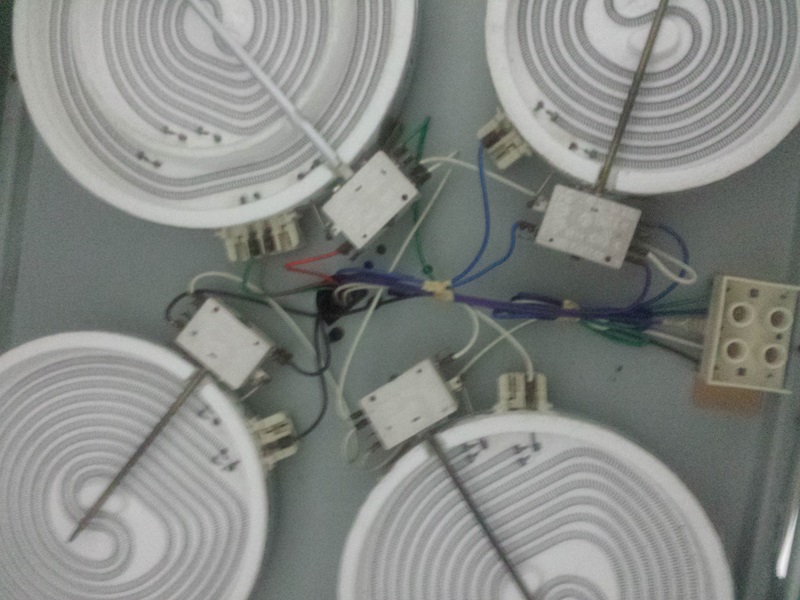

Na slici se vidi da ima 5 galvanski odvojenih klema i sve ostalo je na potencijalu zemlje tj. sve ja masa, i sraf gde su zutozelene zice i sraf ispod, cela limena plocica...
Nebitno je, imam nacin da proverim sve, imam strujna kljesta pa cu da ukljucim i merim struje i poredim sa racunskim za prikljucke na 220 i 380 V i videcu da li su ringle u sporetu i grejaci u rerni predvidjeni za 220 ili 380V...
I uveren sam da nula ne treba da se vezuje jer je sve unutar ovog sporeta predvidjeno da radi na medjufaznom naponu.

Nije problem Zvukoljube, nego mi je malo podrugljivo zvucalo. Obraticu paznju na sve mada mislim da i tinjalice nemaju odakle u ovoj izvedbi da dodju do 220V napona, nekako i one rade na 380V, ali provericu. Iskreno nije mi se rasklapao sporet u sitne delice posto nije moj i ima ravnu plocu ali me je ova sema zaintigirala samo tako.
Prenecu iskustva kad ga bolje zagledam.

Nije TA pec mnogo prostiji sklop od sporeta. I sporet nije slozen, kad bi ga razbio na posebne celine video bi kako je prosto, dovod napona koji ide na grebenastu sklopku (moze i drugacija za novije ringle) i odatle odvod za ringle, grejace rerne itd...
Inace, nedoumicu oko ovog sporeta sam resio tako sto sam na papiru proracunao kolika je struja za tipicne snage ringli, koje su za 220V a koje za 380V i kolike struje da ocekujem ako pomenute rade na manjem ili na visem naponu.
Naravno, ako ringla na 220V bude povezana na 380V to je katastrofa jer se snaga povecava 3 puta i ona ce da pregori ali obrnuto je snaga 3 puta manja, struja je koren iz tri puta manja od nominalne i tako je i bilo na ovom sporetu.

Pomenuti model sporeta je predvidjen za medjufazni napon, ringle, grejaci za rerne, tinjalice, sve je unutra za 380V i nulti provodnik nije potreban, ne vezuje se jer nema potrebe za faznim naponom od 220V nigde... Zbog toga na gornjoj semi nema monofazne izvedbe, jer tako ne moze da radi tj. moze ali sa trecinom snage.

Zbog toga sam i okacio odgovor na nedoumicu koju sam imao. Smes da povezes bez nule zato sto ravnoj ploci koju imas ne treba fazni vec samo medjuzazni napon. Za to je predvidjena. Nulu mozes da udvezes i u viljusci i da je ne vezujes na prikljucnom mestu na samom sporetu. A mozes i samo da ne vezes na prikljucnom mestu, izoluj je i ostavi sa strane.
To sto nule nema ne smeta FID sklopci niti ikako utice na njen los ili neselektivan rad. Takav je sporet, ako ga povezes sa nulom ostvarices samo trecinu snage a to ce biti nedovoljno za bilo sta.
Imao sam potpuno istu situaciju i takav sporet i ravnu plocu i fidovku.
