Kondenzatorske baterije!
#1
Rimidalv
Rimidalv's picture
Offline
Registrovan dana: 08/04/2010
Poruke:

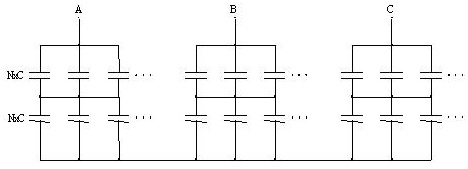

Kako da izracunam/odredim napon zvezdista kondenzatorske baterije, koja npr. ima u svakoj od 3 faze 2 redne grane sa po 3 elementarna kondenzatora vezana paralelno?
Taj podatak mi treba da bih kasnije podesio relejnu zastitu.

Znaci na fazi R, S i T imam po 2 redne grane a u svakoj grani 3 paralelna elementarna kondenatora kapacitivnosti C.
Znam napone Ur, Us i Ut.
Konkretan projekat mi se svodi na analizu povecanja napona usled iskakanja nekog elementarnog kondenzatora i jednoj od rednih grana, i to je ok, uradio sam bez problema, zanima me kako da odredim napon zvezdista.

  • sema.jpg
Top
Tags:
Thu, 08/04/2010 - 21:23
Re: Kondenzatorske baterije!
#2
Sijedi
Sijedi's picture
Offline
Registrovan dana: 06/03/2010
Poruke:

Šema majstore.
Ja sam razumio kao na slici. Ako su karakteristike kondezatora i naponi jednaki onda "nula"

Top
Thu, 08/04/2010 - 23:36
Re: Kondenzatorske baterije!
#3
Rimidalv
Rimidalv's picture
Offline
Registrovan dana: 08/04/2010
Poruke:

Nije nula, jer meni iskoci jedan ili n kondenzatora u jednoj od rednih grana i imam nesimetriju, tj. poveca mi se napon na fazi u kojoj je doslo do kvara a smanji se na preostale dve.

  • sema.jpg
Top
Fri, 09/04/2010 - 11:41
Re: Kondenzatorske baterije!
#4
Sijedi
Sijedi's picture
Offline
Registrovan dana: 06/03/2010
Poruke:

Pitanje. Radi li se o kompenzaciji, popravci faktora snage?

Top
Fri, 09/04/2010 - 13:39
Re: Kondenzatorske baterije!
#5
Rimidalv
Rimidalv's picture
Offline
Registrovan dana: 08/04/2010
Poruke:

Da, da zbog popravka faktora snage, da ne bih placao reaktivnu energiju ali nebitno je za pitanje.
Ovako kako je na slici je dok sve radi u nominalnom rezimu. Medjutim, dodje do ispada nekih elementarnih kondenzatora u jednoj od ove 2 redne grane u jednoj fazi, npr. fazi A i poveca se napon a usled toga se smanji napon u druge 2 faze. Usled toga imam nesimetriju i imam neki napon na zvezdistu koji treba da odredim. Kako?

Top
Fri, 09/04/2010 - 14:08
Re: Kondenzatorske baterije!
#6
Pajaelektro
Pajaelektro's picture
Offline
Registrovan dana: 24/02/2010
Poruke:

Koji je kapacitet kondenzatora, bez tog podatka nista se ne moze racunati. Pozdrav.

Top
Fri, 09/04/2010 - 14:23
Re: Kondenzatorske baterije!
#7
Rimidalv
Rimidalv's picture
Offline
Registrovan dana: 08/04/2010
Poruke:

Nemam kapacitet kondenzatora, znam da svi elementarni kondenzatori imaju istu kapacitivnost, C, da moze da ih ima n u paraleli. Sad ako ti je lakse ti uzmi da ima 2 redne grane sa po npr. 3 elem. kondenzatora u paraleli, u jednoj rednoj grani. Ostavi mi e-mail da ti posaljem jedan deo rada da bi lakse shvatio sta im treba i o cemu se tu radi.

Top
Fri, 09/04/2010 - 16:59
Re: Kondenzatorske baterije!
#8
Sijedi
Sijedi's picture
Offline
Registrovan dana: 06/03/2010
Poruke:

Rimidalv wrote:
Nemam kapacitet kondenzatora, znam da svi elementarni kondenzatori imaju istu kapacitivnost, C, da moze da ih ima n u paraleli. Sad ako ti je lakse ti uzmi da ima 2 redne grane sa po npr. 3 elem. kondenzatora u paraleli, u jednoj rednoj grani. Ostavi mi e-mail da ti posaljem jedan deo rada da bi lakse shvatio sta im treba i o cemu se tu radi.

mislim da je bolje ovako. možda još nekom pomogne, ili možda i ja nešto naučim.
Kompenzacija :tup . Instalisana snaga, postojeći cosφ, konstantno opterećenje, povremeno upuštanje potrošaća itd. Za sve to , za dobru kompenzaciju treba izvršiti mjerenja i dati podatke.Inaće uzalud trud. Nije bauk, može se odraditi samostalno kvalitetno u vlastitoj režiji.
Ja sebi uspješno odradio i smanjio račun za struju za 40%, uglavnom su mi induktivni potrošaći.

Top
Tue, 13/04/2010 - 19:03
Re: Kondenzatorske baterije!
#9
firtz
firtz's picture
Offline
Registrovan dana: 19/11/2007
Poruke:

Ovako. Kondenzatorske baterije za kompenzaciju reaktivne energije koju preuzimaš iz mreže imaju karakteristike tako da u zavisnosti od napona menjaju i vrednost reaktivne energije. Opet, sa povećanjem napona, postoji mogućnost pojave proboja izolacije, odnosno najčešće do nepovratnog oštećenja baterije.
Da bih ti pomogao, ovako izdaleka, ajde pošalješ mi detalje sa računa - ukupna aktivna i ukupna reaktivna i maksimalna snaga, da ti provizorno odredim vrednost baterija, pa i da ti dam predlog rešenja.

A nakon toga ti sam odluči šta ti je činiti, iza mene i moje ekipe stoji gomila ugrađenih MVAr-a bez problema u pogonima industrije gde su naponske i strujne prilike daleko kompleksnije od situacije u kojoj se nalaziš...

Veliki pozdrav..

Top
