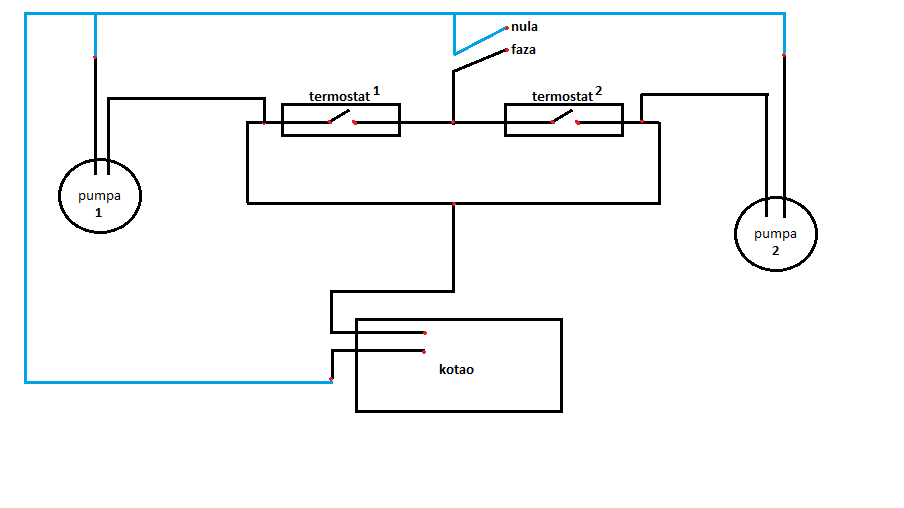

radi se o dva termostata, iz dve prostorije, koji rade tako da pale i gase centralno grijanje. Zajednički je kotao a svaki krug grijanja ima svoju pumpu. Svaki termostat treba da isključi pumpu za svoj krug grijanja, kad se u prostoriji postigne podešena temperatura, a kada su oba termostata ugašena tada se treba ugasiti i kotao. Znači svaki termostat gasi ili pali svoju pumpu, a kotao se gasi samo kada su oba termostata isključena. Mislio sam povezati na način kao na slici, ali je problem kako postići da faza ne prelazi sa jedne pumpe na drugu? Ako neko zna kako da napravim ovaj sistem bio bih mu strašno zahvalan... Znači bitno mi je da imam dva termostata za dva stana...
vezivanje termostata
Za svaki krug grijanja stavi relej odnosno elektromagnetnu sklopku ( nije loše sa zakašnjelim uključivanjem, tako da ti pumpa prvo provrti, a tek onda da se upali kotao ). Elektro magnetne sklopke spajaš tako da ti termostat kad pali pumpu ukljući i elektromagnet na sklopci , te ti na taj način sastavi kontakte i premosti struju direktno sa mreže na kotao. Neznam da li si me shvatio, ako nisi pokušaću ti napraviti šemu spajanja. Inaće vrlo jednostavno spajanje.
Evo ovako spoji, te će ti krugovi grijanja biti odvojeni. Preporučam ti da na termostate šalješ nulu a ne fazu.
Znaći sa termostata šalješ fazu na pobudu elektromagnetne sklopke, a na drugi kontakt pobude šalješ nulu ( ili obratno, ako na termostate pošalješ nulu )
Uploaded with ImageShack.us
Hvala ti puno na pomoći, potražiću te releje, valjda neću pogriješiti pri kupovini. Hvala još jednom.
Ma nemožeš pogriješiti pri kupnji. Bitno ti je da kupiš za 220 V, još jedino moraš pripaziti od koliko ampera ti treba ( bolje uzmi jaći jer im je cijena skoro ista ) . Oko 6 - 7 eura je komad. Imaš ih sa nožicama i sa stezaljkama, pa mislim da ti je bolje kupiti sa stezaljkama radi lakšeg spajanja žica. Oni vremenski sa vremenskom odgodom uključivanja su nešto skuplji ali i bolji za ovu svrhu jer bi na taj način termostat prvo pokrenio pumpu a poslje npr. 5 sekundi bi uključio kotao, iako može proći i obični.
evo upravo sam našao rele, doduše jedini koji su imali da mi paše je
GRAND MK3P-I
250VAC/28VDC 10A RES.
250VAC7A GEN.
e sad... samo da skužim vezivanje, da ne pogriješim.
Mislim da bi trebalo biti ovako:
Ulazni napon na kontaktima 10 i 2 (220V)
kontakti koji prespajaju dok je relej pod naponom: (11 i 9) (1 i 4) (3 i 6)
Od toga meni treba samo dva PARA kontakata, da prekidam nulu i fazu.
Mislim da je tako kako sam napisao ali istestiraću ga da se osiguram
Gricko ne znam koji je to relej. Svakako ga prvo testiraj ako nemaš šemu spajanja. Ako imaš šemu spajanja možeš ju postaviti pa će mo vidjeti na koje kontakte da spojiš.

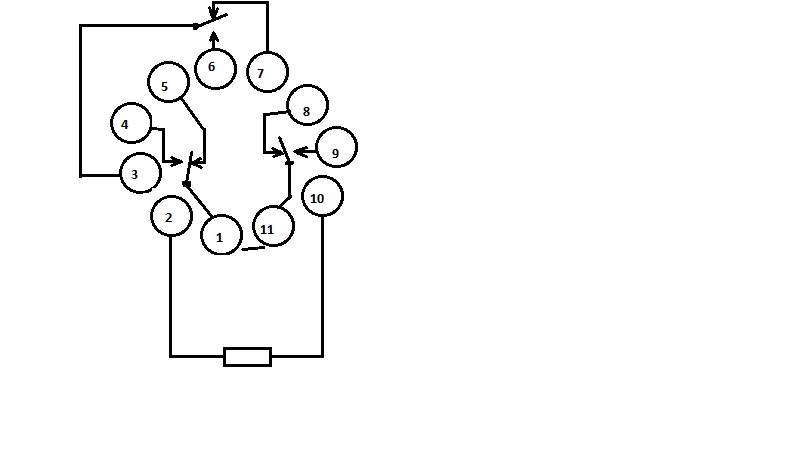

ovo je šema nacrtana na njemu
Gde je Nike da ti kaze kako lupas gluposti sto prekidas nulu a ne fazu,jer tako nije po zanatu. :roll
Mislim da si u pravu sa spajanjem, stim da ćeš na kontaktima 5 , 7 i 8 imati propusnost dok relej nije aktiviran, što možeš iskoristiti npr. za crvenu signalnu lampicu , koja bi uvijek svjetlila za krug grijanja koji nije u pogonu, a i govorila bi ti da li je napajanje ok. Ako relej nema vremensku odgodu, onda i pumpu spoji preko njega.
Meni miriše na paljevinu,gdje ćeš rele i to sa nožicama pa još od 10A po kontaktu za tako nešto????????
Gde je Nike da ti kaze kako lupas gluposti sto prekidas nulu a ne fazu,jer tako nije po zanatu. :roll
A zašto vući fazu u kuću kad je sigurnije nulu, tako uvijek spajam termostate sa dvije žice, kao i tipkalo zvona koje se nalazi na uličnoj ogradi.
A zašto nulu kad je bog zapovjedio fazu
A zašto nulu kad je bog zapovjedio fazu
Reci mi a šta neće valjati ako je spojena nula.
ovako nekako
Meni miriše na paljevinu,gdje ćeš rele i to sa nožicama pa još od 10A po kontaktu za tako nešto????????
rele je sa postoljem na kome su šarafi za stezanje... Preko njega ide samo pumpa koja je slab potrošaš.. A koliko sam čuo baš ovi releji se i koriste za pumpe i sl.
ovako nekako
Gricko, nisi u šemu ubacio kotao, i nemoj spajati dovod struje preko 2 utičnice, već spoji na stalan priključak sve zajedno.
kotao je veliki kvadrat, nisam ga označio. U njemu je onaj njegov termostat. A mogu povezati i pumpe na dovod struje u kotlu, pa da bude sve zajedno... Još samo da napravim neku kutiju da u nju mogu staviti ove releje, i to povezati.
Ok, ali ova šema ti onda ne valja jer na taj način nečeš razdvojiti krugove. Spoji po onoj koju sam ti dao, samo i pumpe ubaci preko releja.
U pravu si, ja sam pustio napajanje pumpi preko releja a kotao se pali direktno sa termostata. Kod tebe je obrnuto. Pobuda releja je kao i kod tebe na šemi, znači kada uključi termostat onda se uključuje i relej. Sad nešto razmišljam, ne znam koliko struje vuče kotao, možda je bolje pustiti samo pumpe preko releja?Kotao nebi trebao trošiti puno ali ipak... Pošto relej nije vremenski onda nebi trebalo biti problema.

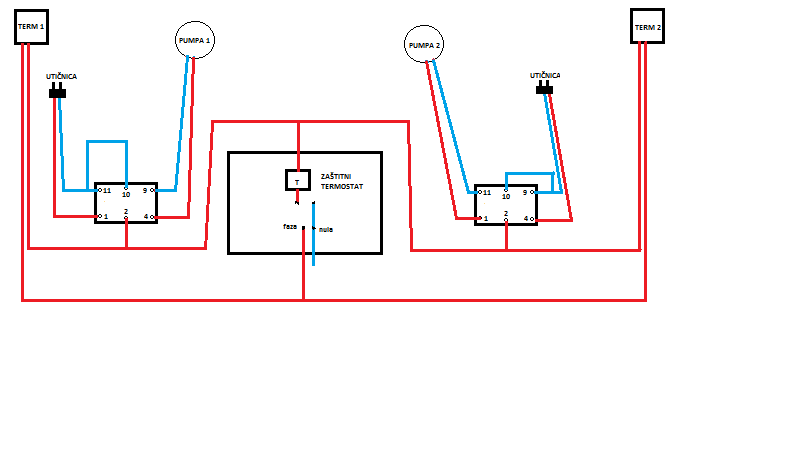

Ne možeš ovako spojiti, jer čim jedan od termostata se uključi, on bi ti ujljučio oba releja i kotao i tako ne bi razdvojio krugove ( poništio bi ulogu releja da razdvaja krugove ). Rekao sam ti da spojiš kako sam ti nacrtao, stim da i pumpu spojiš preko releja ( znaći i kotao i pumpa , a termostat samo na pobudu releja ) ali pumpu spojiš tako da ti faza ide preko trečeg kontakta releja, a nula neka bude zajednička sa kotlom. Ako ti nije jasno reci.
Evo ovako spoji, te će ti krugovi grijanja biti odvojeni. Preporučam ti da na termostate šalješ nulu a ne fazu.
Znaći sa termostata šalješ fazu na pobudu elektromagnetne sklopke, a na drugi kontakt pobude šalješ nulu ( ili obratno, ako na termostate pošalješ nulu )
Uploaded with ImageShack.us
Mogu li da zamolim za sliku, posto je ovde ne vidim, verovatno je vreme negde pojelo
Hvala Vam unapred
vidim da ovaj način vezivanja pumpi nema smisla... Ali ne znam kako to da riješim. Znam da je jedno od rješenja postavljanje još po jednog termostata samo za pumpe, ali to je baš nezgodno i nakaradno rješenje... Vjerujem da se može napraviti neki sklop da ovo profunkcioniše. :?
