Tajmer za TA peć
Previše analize dovodi do paralize
Evo da i ja dam mali prilog temi. Ovaj projekat sam prilično ambiciozno nazvao
"TA-timer - The ultimate edition" :roll
Naime, namera mi je bila da se napravi sklop koji će da zadovolji sledeće zahteve:
- mogućnost istovremenog priključenja dve TA-peći - jedne trofazne i jedne monofazne,
- mogućnost biranja stalnog i vremenski kontrolisanog režima rada,
- posebna utičnica za ventilatore na TA pećima
- vizuelna signalizacija kada su peći pod naponom,
- beskompromisna izvedba, poštujući sve tehničke uslove.
Koliko sam u tome uspeo vidi se sa priloženih slika:
Pismeno upakovano.Kad počinje serijska proizvodnja?
Bravo Vukoje
Odlicno izvedeno
Imam samo par sugestija kako bi sledeci bilo jos bolji
1. Drvena kutija, OK za prototip ali bi ja radije koristio kutije od samogasive plastike ili lima
2. Postavio si samo jednu signalnu lampicu, ja bi radije stavio tri za svaku fazu po jednu. Meni se desilo da je sklopka blokirala na jednom kontaktu pa je mesecima jedan grejac konstantno radio.
3. Koju si sklopku i preklopnik koristio posto na L1 moze da se desi opterecenje od 5KW
U pravu si potpuno, ali ovo je sastavljeno od delova koje sam imao "na lageru", kupio sam samo tajmer i priključni kabal sa utikačem.
Zato je indikacija i stavljena na L1, jer je najopterećenija.
Inače, peći su CER 4,5kW (3x1,5kW) trofazna i Elind 2kW monofazna, tako da je na L1 ukupno max. 3,5kW.
Sklopka je robusna Iskrina K16, preklopnik takođe 16A po kontaktu (Krušikov, ne znam oznaku).
Evo već nekoliko dana posmatram kako radi i nisam zapazio ni najmanje zagrevanje.
ognjeni_zmaj wrote:
... Kad počinje serijska proizvodnja?
Kao što vidiš Ognjeni, prototip se još usavršava. Još da ispitamo tržište pa kreće "štancovanje".
Zainteresovani mogu slobodno da se jave na PP, neću se ljutiti. :hh
Zamolio bih vas da mi kazete gde mogu da kupim ovaj kontakter(sklopku)?
I sta tacno da kazem prodavcu?
Zivim na paliluli pa me zanima neka prodavnica gde to ima jer sam trazio i nisam uspeo da nadjem..
uglavnom ne znaju staje to ili imaju obicnu sklopku koja se montira na sunu za osgurace..
pravim tajmer za TA od 6 kW i kontam da po prici iz foruma treba mi 30 A sklopka..
mislim da je to mnogo jer su meni osiguraci od glavnih faza u zgradi 30A?
Unapred zahvalan..
Pod predpostavkom da tvoja pec ima tri grejaca od po 2 kw i da svaki grejac radi na jednoj fazi potrebna ti je sklopka/kontakor koja ima minimalno 9.1 amper po kontaktu
U praksi je to 10 ampera po kontaktu ili 3 faze po 10 A jednako 30 ampera
To su granicne vrednosti pa ti preporucujem da nabavis jacu sklopku
Na paliluli imas vise radnji sa elektro opremom dane reklamiram sad neku
A mozes i da nadjes na tabli sa osiguracima provodnike koji napajaju trofaznu uticnicu za ta pec i da na sinu postavis sklopku a iniciras je sa kablom od MTK
ne znam sta je MTK, jbg..
Znaci koju sklopku da trazim da napravim ovo sto ovde ima posto mi je to jasno kako radi? neki modeli, firmu, oznaku(da znam sta da trazim)??
I jel se to zove skolopka ili kontakter?
MTK je prijemnik za komandovanje u energetskim razvodnim ormanima, za ukopčavanje skuplje i jeftinije tarife itd, itd,Moj predlog je, kad ne znaš osnovne stvari iz energetike bolje potraži pomoć stručnog lica da ti to uradi kako treba.
Da to je uvek najlakse ali za te pare koje ce strucno lice da mi uzme mogu da napravim 3 tajmera po semi sa foruma..
Nisam strucnjak ali izolaciju sa zice i spajanje kontakta znam da odradim.. Zbog toga se forum i zove sam svoj majstor..
Samo me zanima GDE DA KUPIM i koju sklopku posto ne mogu da nadjem.. u prodavnicama u koje sam bio imaju uglavnom iste osnovne stvari a to ne drze..
pa ako neko zna neku dobro opremljenu prodavnicu elekto materijala nek javi adresu na PM...
Hvala
Najlakse jeste ali i najbezbednije, jeste da kosta ali mirno spavas
Ipak se radi o trofaznoj sruji i sa velikim potrosacima pa se lako desavaju ozbiljne havarije ukoliko tacno ne znas sta radis
Znas koju sklopku da kupis to je vec objasnjeno a ima ih u velikoj slovenackoj robnoj kuci na karaburmi
SSM ne znači da treba prčkati sve i svašta i upuštati se u opasne rabote bez potrebnog znanja.Ko hoće sebi da pravi problem nek izvoli ali sam bez moje pomoći.
Moj tajmer sljaka, sto znaci da i ing masinstav nije za bacanje kad je struja u pitanju..
poz
Poz, sa zadovoljstvom citam ovaj forum, mnogo korisnih saveta, svaka chast... Ja sam student ETf-a stoga znam ponesto oko struje, mada moram da priznam da mi je praksa dosta slaba. E sada, mene zamnima sledeca stvar, da li tajmer sam sebe pobujduje, tj da li ima prekidach za on/off ostvaren preko nekog kontakta ili kako vec, posto ne znam chemu bi mi sluzila sklopka za monofaznu pec od 2.5 Kw, osim ako tajmer ne moze sam da se ukljuchi. Sto se tiche sigurnosti, zar ne bi trebala glavna sklopka strujomera da zavrshi posao oko iskljuchivanja struje, ako dodje dp preopterecenja. Video sam ove shemice gore za 3fazne peci, tu mi je sve jasno, samo sto ja imam monofaznu pec, pa bih molio nekoga ko ima ovaj tajmer da mi pojasni kako on radi, tj, da li je to samo sat ili sta vec, i da li on sam u sebi ima samokontrolu paljenja i gashenja. Hvala. Nadam se da nisam bio mnogo nejasan...
za monofaznu pec samo kupis tajmer od 400 din on je do 3,5 kW ustekas u zid in ne mislis.. na njemu samo podesi kad je niza tarifa tj 00 - 08..
A sto se tice trofazne treba ti KONTAKTOR kojeg pobudjuje monofazni tajmer ali ti to ne treba pa de ne objasnjavam sve vec imas ovde..
Ok, predpostavljao sam da je tako, a za atrofaznu mi je jasno... Jos jedno pitanje, da li postoji neki opste prihvaceni tip tajmera, ili da uzmem prvi koji mi padne pod ruku... Hvala....
u principu mozes bilo koji imas mehanicki i digitalni koji su skuplji..
U principu tajmer ces da odaberes prema onome kakav zahtjev imas dali ti treba samo za palenje i gasenje uvijek u isto vrijeme svaki dan ili hoces da programiras na vise dana u razno vrijeme. Od samih mogucnosti ide i cijena tako da uzimaj samo ono sto ti treba osnovno. Drugo pitanje je dali tajmer ima samostalno napajanje pa ako nestane struje da ti se ne razdesi postavljena kombinacija pa da moras ponovo sve da programiras itd. Prema tome sta hoces ot tajmera takav moras i da trazis, ne ulazeci u to kako su kolege gore navele, da proracunas potrosnju koliko struje treba da izdrzi isti.
Pozdrav svima,
Vodeći se prepiskom i shemana u ovoj temi, i savetima Cloackwork Orangea, napravio sam tajmer za trofaznu TA peć. Iskoristio sam Končarov kontaktor K16. Jeste da malčice zuje dok radi i da probudi pola komšiluka kad se uključuje, ali zadovoljan sam jer mogu konačno da legnem pre ponoći Uzemljenje i nula spojene su odvojeno od kontkatora keramičkim klemama. Kontaktor radi kako treba. Sve bi bilo u redu da nije jedne "sitnice", koju svojim znanjem ne znam rešiti. U pitanju je rad ventilatora.
http://www.samsvojmajstor.com/portal/sites/default/files/slika1_0.jpg

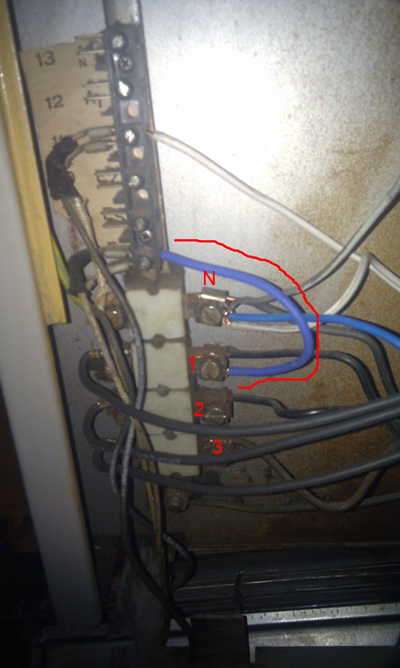

SLIKA1 - ovako je sve bilo povezano kad sam kupio TA peć, i koliko sam mogao videti u skladu sa uputstvom za povezivanje za magnohrom peći. Dakle, plavi kabl (oznacene crvenom linijom) sprovodi fazu za ventilatore. Sve radi kako treba.
http://www.samsvojmajstor.com/portal/sites/default/files/slika2_0.jpg

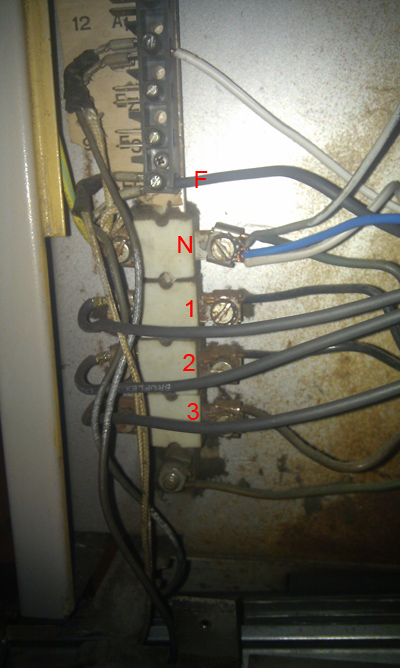

SLIKA2 - da bi mi ventilatori mogli da rade i kad je kontaktor isključen, uzeo sam jednu fazu pre kontaktora i spojio je gde treba (F1). Kabl od TA peći isključen je iz utičnice. Kad ovako dovedem fazu, nebitno koju sam uzeo ispred kontaktora, napon se javlja svuda, tj. na oplati, na buksnama, čak i na ovim spojevima faza 1, 2, 3. Prvo sam pomislio da su kablovi od ventilatora negde u kontaktu sa metalom, ali to bi onda bio slučaj i na slici 1. Napona nestaje kad sa ventilatora skinem buksne.
Nije mi jasno zašto se sve ovo dešava kad uzmem fazu pre kontaktora, a kad je uzmem nakon kontaktora (1) sve radi kako treba. Ideje? Mislio sam da večeras probam da dovedem fazu iz sasvim druge utičnice za venitlator.
to sto ti pricas je meni ne moguce.. kako moze da ti se javlja napon na svim fazama kad povezes jednu fazu na ventilatoru, doslo bi do kratkog spoja svih faza kad ukljucis kontaktor..
Prover da li ti je negde van ove slike nesto povezano na ventilator vidi da li si kod uzemljenja sve dobro povezao kod kontaktora.. najbolje sve kablove proveri iz pocetka, i ako mozes uticnicu u zidu.. jer kad dovedes fazu u ventilatora ona ide do rotora i nema dalje, i kad spojis nuli ventilator pocne da okrece.. posto se kod tebe nula prekida termostatom kako je na slici 1 i 2 ..
Veruj mi da je savršeno moguće, samo je neophodno otkriti razlog zašto se ovo dešava. Verujem da bi električar u roku od par minuta provalio ili neko neverovatno jednostavno ili neko egzotično rešenje. Moguće je i da ću ga morati zvati.
U svakom slučaju, apsolutno jedina razlika između dve konfiguracije navedena je na fotografijama. Na prvoj je faza uzeta posle kontaktora i sve radi kako treba. Na drugoj je faza uzeta pre kontaktora (naravno da mi ne pada na pamet da uključim trofazni kabl kad je sve pod naponom) i sve je pod naponom.
Danas ću promeniti i sve kablove od ventilatora, jedino su oni ostali nepromenjeni otkako sam kupio peć.
Ako se proverava glimericom moguće je da se očitava indukovani napon na provodnicima pa to daje lažnu sluku da je sve pod naponom.Treba imati odgovarajući merni alat da bi se merilo kako treba i donosili zaključci na osonovu toga.
U pravu si, koristio sam glinericu.
Problem je rešen zaobilaznim načinom. Prikačio sam ventilatore na fazu i nulu od druge utičnice. Sve radi kako treba.
Nabavio sam kontaktor Rade Koncar, oznake CNM 16 11...Zeleo bih da ga iskoristim da napravim tajmer za trofaznu TA pec jacine 3 KW.Da li neko moze da mi objasni nacin povezivanja na samom kontaktoru kao i oznake na njemu...Raspitao sam se u radnjama, na poslu kod elektricara, ali mnogi tumace razlicito, citaj, pogresno oznake...Recimo da li je spulna za 220V ili 380V kao i da li je struja koju izdrzava kontaktor definisana za jedan kontakt (i kako ? ) ili je to ukupna struja? Svi mi kazu dovedi struju, pa proveri instrumentom, ali bi voleo da bar imam osnovno znanje...
navedena struja je za jedan kontakt.
na "špulni" se nalazi oznaka za koji je napon.
ne treba se igrati sa strujom. za "pismenog" električara to je "smešan" problem.
rotoks Mislim da ako si hteo da pomognes, ok napisi odgovor ako znas...Savete da li da se igram ili da se ne igram sa strujom ostavi za sebe i svoju decu, da ne cackaju uticnice ili tako nesto...
Slucajno sam iz te struke, ali ocigledno da ti apsolutno sve znas cim ocekujes i da drugi sve znaju. Struka, elektrotehnicka, je siroka, da te naucim, pa se bavi jakim, slabim strujama, itd...To znaci, da ako ti znas da popravis komp i cak si i mag za to, po tebi se podrazumeva da treba da znas da popravis i ves masinu, televizor, presemiras orman ili nesto slicno...Jbg, ovde smo da pitamo i ako neko zeli da pomogne neka kaze, a ako neko zeli da daje "ocinske" savete neka ode ispred najblize prodavnice, popije pivo i iskulira...Toliko.
Da li je i kako rešeno izduvavanje ventilatora kad tajmer isključi punjenje?
Problem sa reklamom rešen.
imam problem sa elind 3.5.a zima je vec stigla.pec je normalno radila ali kad sam je rasturijo radi premestanja video sam problem.pec i sad normalno radi osim sto se plava zica sa tajmera greje. kao sto se vidi na slici skroz je izgorela.utvrtijo sam da je to zdog loseg kontakta na ovome drugom delu.interesuje me gde mogu naci taj deo i cemu sluzi.
Pozdrav ,
Potrebna mi je pomoc oko upravljanja ukljucenjem TA peci preko sklopke i tajmera, kad je jeftina struja.
Ukljucenje bih vrsio ponekad , odnosno danima/satima koje bi mogao da definisem preko tajmera.
Da li signal od tajmera 220V mogu da vodim na komandu (spulnu) sklopke?
Hvala
