Merenje broja obrtaja elektro motora

Imam jedan stari trofazni elktro motor sa kojeg je otpala plocica. Koji bi bio najjednostavniji nacin da se izmeri broj obrtaja?

Sun, 19/09/2010 - 13:51

Re: Merenje broja obrtaja elektro motora

#2 [2]

zoki1606

[3]

Offline

Registrovan dana: 30/11/2009

Poruke:

Moj prijatelj ima jednu malu spravicu koju stavi na nulu u nasloni na sovinu pa izmeri neznam joj pravo ime ali pitacu ga.Zove se obrtometar sad sam proverio

Sun, 19/09/2010 - 14:35

Re: Merenje broja obrtaja elektro motora

#3 [4]

Vukoje.B

[5]

Offline

Registrovan dana: 13/11/2009

Poruke:

Spravica se zove numerator, ali pošto je mehanička mislim da nije u stanju da izmeri tako veliku brzinu obrtanja.
Tu jedino može da pomogne elektronski brojač.

:idea: Eventualno bi pomogao jeftini brzinomer za bicikle, ima ga na svakom buvljaku, ali bi trebalo malo preračunavati, jer ove sprave broj obrtaja pretvaraju u kilometražu u zavisnosti od prečnika točka na biciklu.

Formula bi bila:

n=S/(1000*t*d*π)

gde je:
n - broj obrtaja u minutu,
S - izmerena kilometraža (u kilometrima),
t - vreme merenja (u minutima),
d - pretpostavljeni prečnik točka (u metrima),
π - pi (3,14159...).

Ništa ne ostavljam nezavrš

Sun, 19/09/2010 - 19:42

Re: Merenje broja obrtaja elektro motora

#4 [6]

eddief

[7]

Offline

Registrovan dana: 16/04/2010

Poruke:

Razmisljao sam i ja na temu kilometar sata za bicikl ali mi je bezveze da izmisljam matematiku za jedno merenje. Imam cak i kilometar sat samo sam izgubio uputstvo a tu su upisani neki koeficijenti za odgovarajuci obim tocka. Bez toga ne verujem da bi uspeo da izracunam. Nego, dal' bi moglo da se merenje odradi stroboskopom za podesavanje paljena na kolima? Znam da noviji modeli imaju displej koji prikazuje broj obrtaja.

Sun, 19/09/2010 - 20:04

Re: Merenje broja obrtaja elektro motora

#5 [8]

Vukoje.B

[5]

Offline

Registrovan dana: 13/11/2009

Poruke:

Uputstvo možeš lako naći na netu, dovoljno je da "uguglaš" "model + manual".

Ako će ti pomoći, za moj odometar "CatEye VELO 8" inicijalna vrednost je za točak 26", odn L=205mm.
Ako nisi čačkao po opcijama, verovatno je ista i kod tebe. Pretpostavljam da je to standard.
Btw. i ja sam izgubio uputstvo, ali sam ga uguglao za minut.

E sad, ako si tanak sa matematikom, to je druga stvar ...

"Ko nema u vugla, taj mora da gugla ..."

Ništa ne ostavljam nezavrš

Sun, 19/09/2010 - 22:28

Re: Merenje broja obrtaja elektro motora

#6 [9]

eddief

[7]

Offline

Registrovan dana: 16/04/2010

Poruke:

Googlao sam al nema. To je neki matori no name brzinomer kupljen pre sto godina. Nigde ne pise koje je marke, a po oznaci ne mogu da nadjem uputstvo. Bice da je to neki serijski broj a ne model. Pokusacu da uradim racunicu pod pretpostavkom da je bazdaren za tocak od 26". Mada, ni to mi nije pouzdano. Osim ako ne dobijem 20000 ili 15 rpm necu znati da li sam negde pogresio. Ne mogu sac metodom da odredim razliku izmedju 1800 ili 3000 obrtaja.

Thu, 23/09/2010 - 20:36

Re: Merenje broja obrtaja elektro motora

#7 [11]

eddief

[7]

Offline

Registrovan dana: 16/04/2010

Poruke:

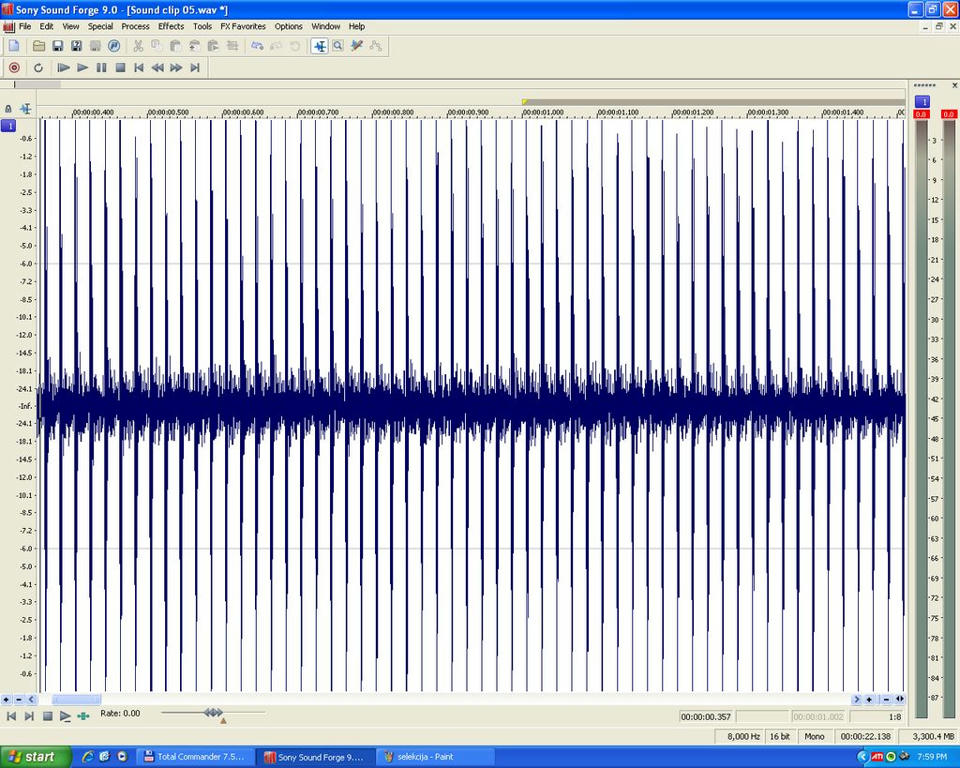

Izmereno. Kombinacijom stapa i kanapa, i racunara. Pridrzao sam parce kartona tako da ga sraf koji drzi remenicu udara dok se motor vrti. Zvuk koji karton stvara snimio sam mobilnim telefonom. Kad se to ucita u program za obradu muzike i uvelica izgleda ovako:

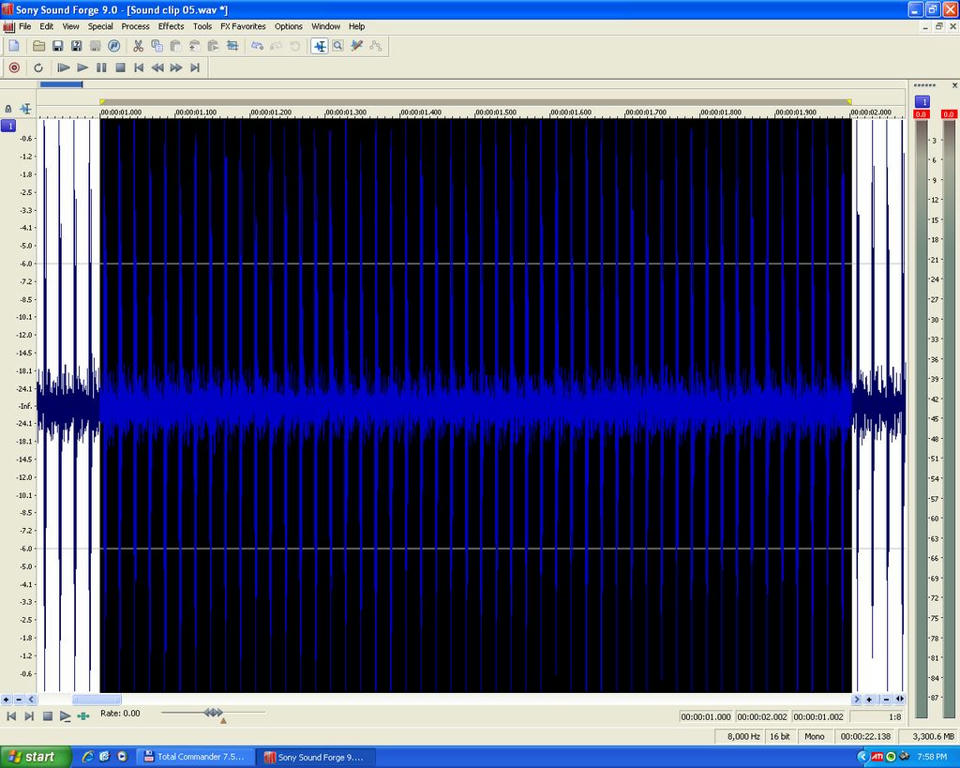

Kad se selektuje jedna sekunda izbroji se tacno 50 pikova, tj. obrtaja u sekundi ili 3000 o/min.

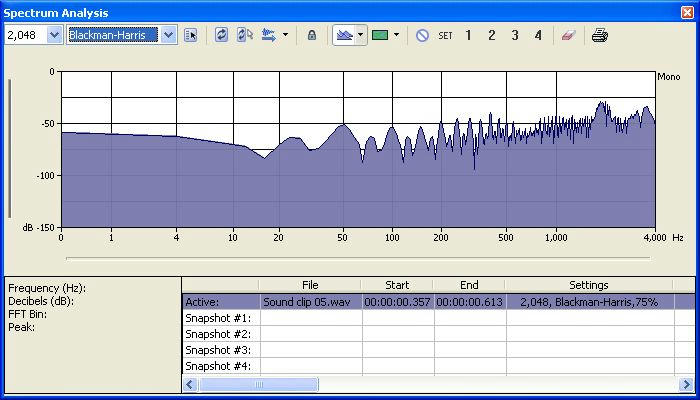

Spektranla analiza potvrdjuje prethodni rezultat:

Thu, 23/09/2010 - 21:07

Re: Merenje broja obrtaja elektro motora

#8 [12]

Vukoje.B

[5]

Offline

Registrovan dana: 13/11/2009

Poruke:

Genijalno! Trebalo se samo setiti.
:+ :+ :+ :+ :+

Ništa ne ostavljam nezavrš

Fri, 24/09/2010 - 10:04

Re: Merenje broja obrtaja elektro motora

#9 [13]

eddief

[7]

Offline

Registrovan dana: 16/04/2010

Poruke:

Ako neko bude ovo citao a ne odgovara mu ova metoda merenja broja obrtaja imao sam jos dve rezevrne ideje:

1. Napraviti marker na ivici remenice. Uperiti stroboskop promenljive frekvencije i podesavati frekvenciju dok marker ne bude potpono statican. Frekvencija stoboskopa je tada jednaka broju obrtaja osovine. (slicno podesavanju paljenja na sutomobilu)

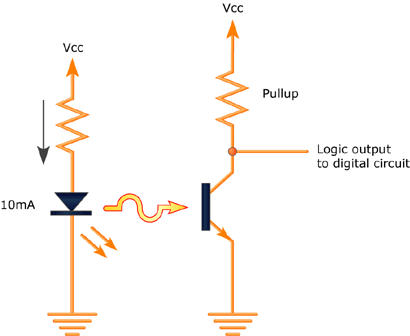

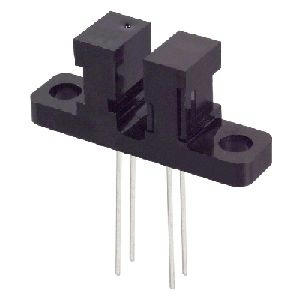

2. Imam nekoliko optickih senzora iz starih stampaca. Sluze za odredjivanje krajnjeg polozaja. Hteo sam da presecem jedan CD na pola i da ga zalepim za remenicu. Senzor bih postavio tako da CD prolazi kroz njega. Na ovaj nacin bih dobio pravougaoni (priblizno) signal frekvencije koja je jednaka broju obrtaja motora.

Sun, 26/09/2010 - 11:22

Re: Merenje broja obrtaja elektro motora

#10 [14]

eddief

[7]

Offline

Registrovan dana: 16/04/2010

Poruke:

Jos jedno pitanje: Koliko motor koji se vrti na 3000 o/min neopterecen uspori kad se optereti? Jasno mi je da to zavisi od snage motora i od opterecenja, i da se iza toga krije grdna matematika. Treba mi samo slobodna procena. Hocu da izracunam prenosni odnos tako se kompresor vrti na 1500 o/min pa me zanima koliki da mi bude polazni broj obrtaja.

Sun, 26/09/2010 - 13:22

Re: Merenje broja obrtaja elektro motora

#11 [15]

ognjeni_zmaj

[16]

Offline

Registrovan dana: 13/09/2009

Poruke:

Posedujem jedan zanimljiv mehanički obrtomer "zdeljan v SSSR",već sam stavljao sliku negde na forumu...

Ve-ka majstor, popravlja sve osim karaktera-nema delova(Ve-ka nije kvalifikacija nego skraćeno ime)
https://www.facebook.com/cepacizadrva1/ [17]

Sun, 26/09/2010 - 19:51

Re: Merenje broja obrtaja elektro motora

#12 [18]

ozocko

[19]

Offline

Registrovan dana: 08/09/2009

Poruke:

pozdrav,

cestitke za ideje + jedno pitanje:

da li mozda kanis spraviti uredjaj za grejanje (hladjenje)?

Sun, 26/09/2010 - 22:26

Re: Merenje broja obrtaja elektro motora

#13 [20]

eddief

[7]

Offline

Registrovan dana: 16/04/2010

Poruke:

Upravo sam tako nesto trazio. Prava stvar.

Ozocko, hvala na cestitkama. Sredjujem radionicki kompresor za vazduh koji je pre nekoliko godina bio skleptan. Sada je sam kompresor generalno servisiran pa doterujem detalje. Racunao sam da li se vrti na odgovarajucem broju obrtaja, dodajem rasteretni ventil, ventil za ispustanje kondenza iz boce...

Sun, 26/09/2010 - 22:50

Re: Merenje broja obrtaja elektro motora

#14 [21]

ognjeni_zmaj

[16]

Offline

Registrovan dana: 13/09/2009

Poruke:

Interesantan je ovaj moj obrtomer :hh Ja sam ga dobio na poklon od "majstora" kome je godinama stajao u fioci a nije znao za šta služi(mada mu je bio potrebniji nego meni :hh) .Jednostavan je za rukovanje;prisloni se gumenim vrhom u gnezdo osovine i za par sekundi kazaljka se zaustavi i izmeri tačan broj obrtaja.

Ve-ka majstor, popravlja sve osim karaktera-nema delova(Ve-ka nije kvalifikacija nego skraćeno ime)
https://www.facebook.com/cepacizadrva1/ [17]

Fri, 10/01/2020 - 20:50

Hteo biih da izmerim na

#15 [22]

Prijatelj88

[23]

Offline

Registrovan dana: 07/04/2015

Poruke:

Hteo biih da izmerim na kolektorskom el. motoru 220V/370W koji u sebi ima izvode od tahometra ( induktivnog davaca ). Hteo bih da kupim uredjaj koji radi na 220V ( kao i motor ) i kome je potreban signal od taho generatora kako bi na cetvorocifrenom displeju pokazao koliko se osovina tog motora vrti. Mozete mi takav uredjaj naci?
