Povezivanje modularnog indikatora za kupatilo

11 poruka / 0 new
Poslednja poruka
darkwarrior
darkwarrior's picture
Offline
Registrovan dana: 02/11/2015
Poruke:

Treba mi pomoc za povezivanje modularnog indikatora. Do skoro sam koristio indikatore (kao sto sam nacrtao), ali posto je kvalitet los (dva puta sam menjao isti), hteo sam da zamenim za nesto drugo, pa su mi u elektro radnji preporucili modularni indikator.

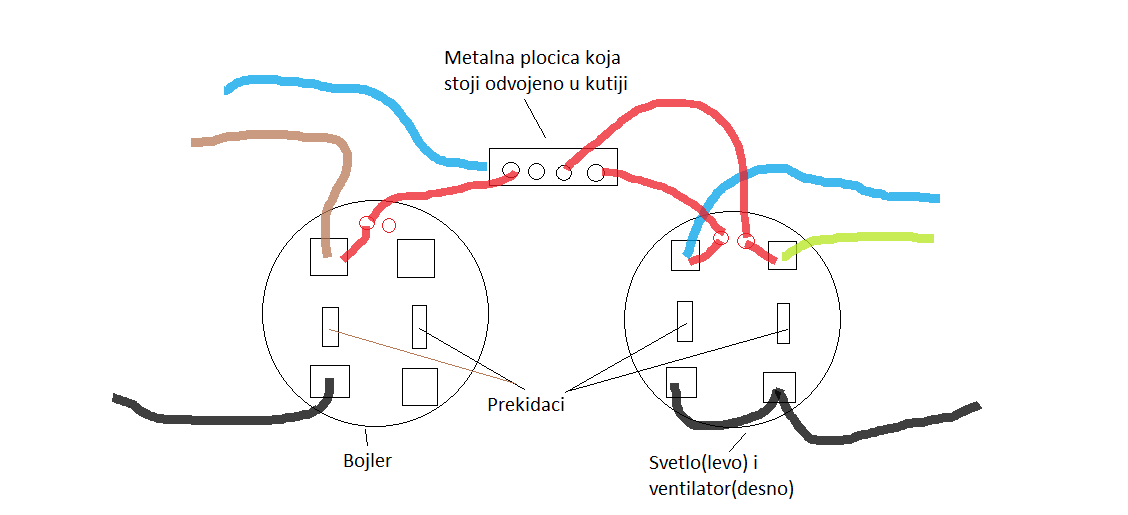

Sad malo da objasnim sliku koju sam nacrtao:
Stari indikatori se sastoje od dva okrugla sklopa, koji na sebi imaju po dva prekidaca (znaci 4 prekidaca ukupno). Posto se jedan prekidac ne koristi (inace je za grejalicu), on nije ni povezan, kao sto se vidi na levoj slici, vec je prikljucen samo bojler. Na desnoj slici je prikljuceno svetlo i ventilator.
Na kutiji se nalazi i metalna plocica na koju su prikljucene lampice, po jedan kabal od lampica idu u gornji deo sklopa(jedan levo jedan desno, tj. posebno za svetlo i ventilator), i po jedan u tu metalnu plocicu (obelezeno crvenom bojom).

Crni kabal je prespojen i na ventilator i na svetlo - tako je majstor namestio prvi put (pa je verovatno rec o fazi, ako nista drugo barem zbog boje kabla).

U onu plocicu u kutiji gde su povezane lampice ide jedan plavi kabal (verovatno nula), ali posto su na slici, gde sam slikao semu za povezivanje modularnog indikatora, te lampice povezane u okviru istog sklopa, tu plocicu sam skinuo i kabal izolirao.

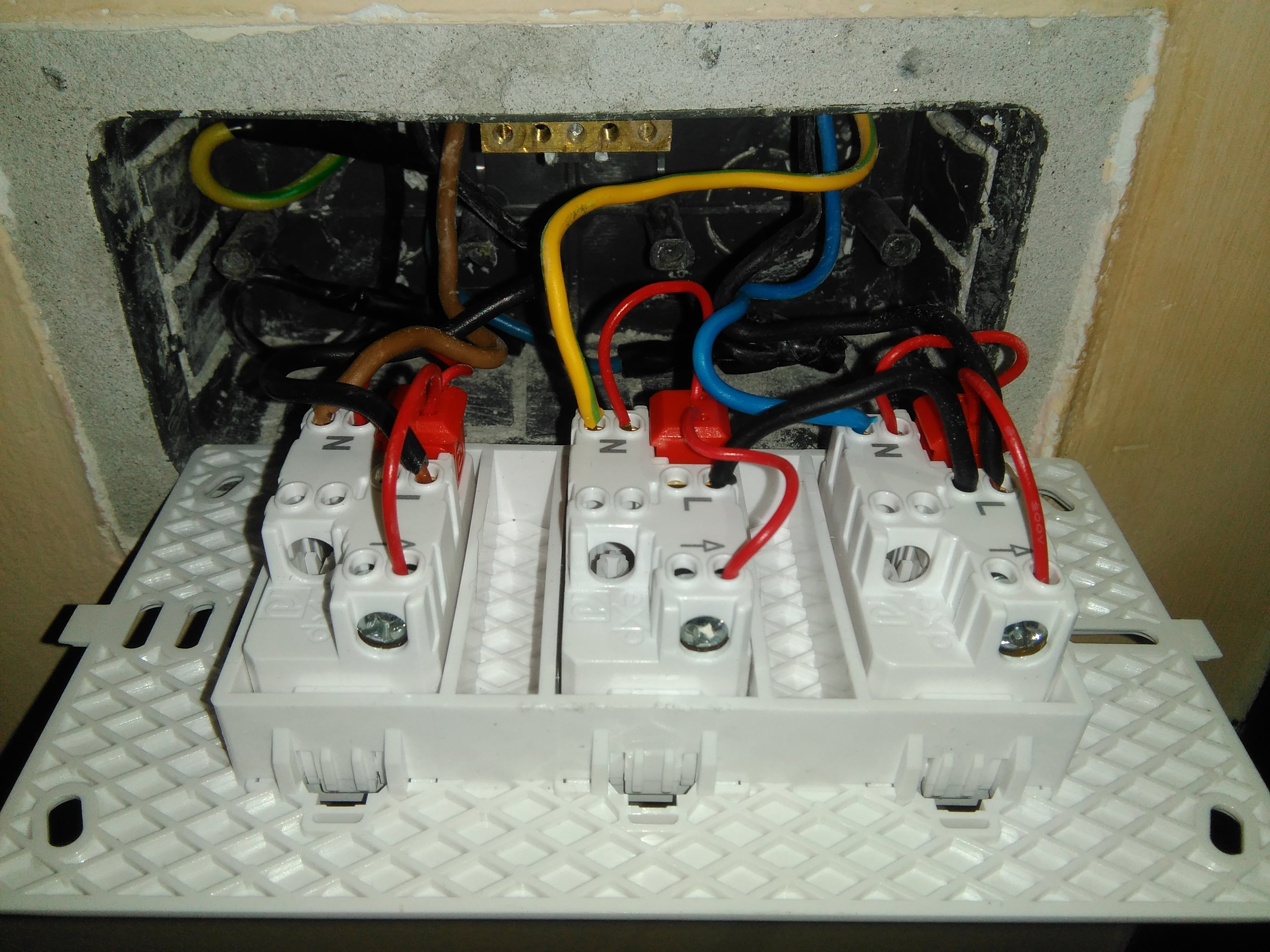

Na ostale dve slike se vidi kako sam povezao. Jednu fazu sam prespojio na drugi prekidac, kao sto je napisano u uputstvu (slika gde se nalazi sema).

Kada sam sve povezao i ukljucio, ni jedan od prekidaca nije radio (nisu se ukljucili svetlo, ventilator, bojler), ali su radile lampice za svaki prekidac koji je pritisnut.

Sad mi nije jasno, posto sam povezao prema semi (gornjoj i donjoj - za lampice), zasto samo lampice rade, tj. gde sam napravio gresku?

Sa strujom izuzetno vodim racuna (iskljuceni osiguraci, glinerica, gumene patike, gumene rukavice).

  • prekidaci.png
  • img_20161114_235049.jpg
  • img_20161114_235031.jpg
  • img_20161115_000358.jpg
darkwarrior
darkwarrior's picture
Offline
Registrovan dana: 02/11/2015
Poruke:

Jos samo da dodam da onaj kabal koji je povezan na srednji indikator (onaj modularni sa slike 2 i 3), a koji izgleda kao uzemljenje(zuto-zelene boje), pretpostavio sam da nije uzemljenje, jer je bio povezan u sklopu za ventilator i svetlo (obelezeno zelenom na prvoj slici). U svakom slucaju ne znam kako sam pogresno povezao za sva tri, jer na svakom rade samo lampice.

tenzor
tenzor's picture
Offline
Moderator
Registrovan dana: 01/11/2008
Poruke:

E sad pošto si sve izmešao sad kuku i lele .
1 raskači sve to što si povezao
2 Sve žice razdvoj i pod naponom ispitaj šta su ti dolazne faze
3 Zatim pronadji nulu uključivši itaj kabl što si odsekao i izolovao
4 Pronadji prolaze ka potrošačima
Kad sve to pronadješ pobeži module po šemi na njima i gotov posao
Sve ovo shvati uslovno i ako nemaš znanja i iskustva pozovi ipak majstora . A najbolje bi bilo da ne diraš ništa !!!

darkwarrior
darkwarrior's picture
Offline
Registrovan dana: 02/11/2015
Poruke:

tenzor wrote:
E sad pošto si sve izmešao sad kuku i lele .
1 raskači sve to što si povezao
2 Sve žice razdvoj i pod naponom ispitaj šta su ti dolazne faze
3 Zatim pronadji nulu uključivši itaj kabl što si odsekao i izolovao
4 Pronadji prolaze ka potrošačima
Kad sve to pronadješ pobeži module po šemi na njima i gotov posao
Sve ovo shvati uslovno i ako nemaš znanja i iskustva pozovi ipak majstora . A najbolje bi bilo da ne diraš ništa !!!

Mislim da i nisam mnogo izmesao, tj. povezao sam isto kao kada bih onu prvu sliku sa po dva sklopa podelio u delove. Znaci posto je levo povezan samo jedan prekidac, a desno su oba, to su ukupno 3 prekidaca koja se koriste, a na onom modularnom ima tacno 3 prekidaca, pa sam bukvalno kopirao kako je bilo (naravno uz semu sa slike 4)

1. OK
2. Ne bih bas sa naponom da se igram, pa bih radije ako mogu bez ove tacke. (Iako sam popravljao 2 bojlera, TA pec, TV, a izmedju ostalog menjao 2 puta indikator za kupatilo, ali je bio isti kao prethodni i jos neke sitnice, ali nikad pod naponom nisam isprobavao, tj. prvo sve namestim, vratim na mesto i probam).
3. Zar ne bi trebala da nula ide za svaki prekidac posebno (Na slici 3 se na kutiji vidi plocica zlatne boje, na njoj je bio kabal plave boje tj. na prvom mestu, a na ostalim mestima je bio po jedan kabal od lampica, a po jedan kabal od tih lampica je isao u onaj sklop, kao sto sam nacrtao na prvoj slici).
4. Da ne komplikujem mnogo, kada bih zanemario svetlo i ventilator i hteo da povezem samo bojler (bio je povezan kao na prvoj slici, levo), znaci Braon kabal odozgo, Crni odozdo i zajedno sa braon kablom povezana jedna zica od lampice, a druga zica od lampice je povezana na onu plocicu na kojoj je plavi kabal, kako bih to povezao na novom indikatoru kao na slici 2 i 3?

Kao sto se vidi na slici 3, povezao sam crnu kao fazu, braon kao nulu, ali i dalje samo lampica radi. Malo bi mi bilo cudno da ima veze sa onom plocicom u kutiji, jer bi trebalo da je ona samo za lampice (posto su samo lampice i bile povezane na nju).

Hvala na prethodnom odgovoru, a i unapred Smile

zvukoljub
zvukoljub's picture
Online
Moderator
Registrovan dana: 05/09/2007
Poruke:

Лепо вам написа Тензор, позовите мајстора, јер по питањима које се поставили видим да благе везе немате са електричним инсталацијама, кад је проблем повезати три прекидача за три различита потрошача, а да при томе треба да индикатор показује стање активности потрошача. Ако баш толико имате жељу да се тиме бавите потрудите се да савладате основе електротехнике и да вам појмови и везе буду јасни. За вас је и баук испитивање инсталације под напоном. Није то куцање ексера или кречење зида.

Без алата нема заната, a без знања ни најбољи алат неће помоћи..

Dedadule
Dedadule's picture
Offline
Registrovan dana: 29/03/2013
Poruke:

Gledam vašu drugu sliku!

Braon žutozelenu plavu žicu povezati na kontakt (znak strelica)
A plavu koju ste izolovali na kontakt (N) To ćete videti na slici četiri.

darkwarrior
darkwarrior's picture
Offline
Registrovan dana: 02/11/2015
Poruke:

Dedadule wrote:
Gledam vašu drugu sliku!

Braon žutozelenu plavu žicu povezati na kontakt (znak strelica)
A plavu koju ste izolovali na kontakt (N) To ćete videti na slici četiri.

Sinoc sam razmisljao u cemu pravim gresku, i dosao sam do istog zakljucka kao Vi sto se tice toga gde koja zica ide (lepo sve nacrtano na semi, samo treba malo bolje da se razmisli). Posto je N, koji sam izolovao, bio na onoj plocici(pa su sve lampice (ili tinjalice kako se vec zovu) bile povezane na taj kabal), onda cu ovde morati da za ostala dva N(za druga dva preostala sklopa) napravim most, kao sto je i nacrtano u semi.

Ali naravno bitno je da se vase razmisljanje uklapa sa mojim, pa mi je sad lakse, hvala Smile

darkwarrior
darkwarrior's picture
Offline
Registrovan dana: 02/11/2015
Poruke:

Sve povezano i radi, samo prekidac za bojler malo sevne kad se ukljuci, ali posle radi normalno, ali pretpostavljam ili zato sto je jaca struja za bojler nego za ostala dva prekidaca ili je los kvalitet prekidaca (mada su ovi indikatori bili najskuplji u elektro radnji).

Jos jednom se zahvaljujem na pomoci Smile

NennadS
NennadS's picture
Offline
Registrovan dana: 03/12/2012
Poruke:

Једно кратко питање.
Да ли је исправно ако се нуле за лампице повежу паралелно, уместо редно као што је приказано на шеми ма последњој слици у првом посту ове теме? Сваки прекидач има независну фазу.

TwisterMJ
TwisterMJ's picture
Offline
Registrovan dana: 10/08/2015
Poruke:

Signalne lampice tu nisu povezane ni redno ni paralelno jer svaka dobija napajanje sa svoje faze - to su nezavisni strujni krugovi,
Jedina zajednička stvar je im je nula i nebitno je kako se došlo do nje. Ovako kako je na slici je uobičajeno u većini slučajeva jer je takva konstrukcija prekidača - na svakom je priključak takav da može da se ubace po dva provodnika pa je tako i najjednostavnije spojiti ih, neka drugačija kombinacija najčeščće vodi u nepotrebnu komplikaciju.
Nulti provodnici za potrošače uglavnom vode do njih direktno iz razvodne kutije negde na zidu iznad.

NennadS
NennadS's picture
Offline
Registrovan dana: 03/12/2012
Poruke:

Хвала на појашњењу, сад ми је јасно.
