Regulacija podnog grejanja - podesavanje protokomera

13 poruka / 0 new
Poslednja poruka
ivanob
ivanob's picture
Offline
Registrovan dana: 02/06/2008
Poruke:

Postavio sam 8 petlji podnog grejanja na nekih 85m2. Sve je povezano sa kotlom od 9kw i funkcionise zadovoljavajuce.
Jedan sabirnik(razdelnik) je sa protokomerima a drugi sa obicnim ventilima. U prodavnici su mi rekli da protokomeri idu na povratni vod tj. hladni. Medjutim na internetu sam uglavnom nalazio da su postavljeni na topli vod.

Ima li ovo uticaja i kako se podesava protok uz pomoc protokomera?

ivanob
ivanob's picture
Offline
Registrovan dana: 02/06/2008
Poruke:

Ima li ko iskustva sa ovim?

Nike
Nike's picture
Offline
Registrovan dana: 24/10/2009
Poruke:

Kod podnog grijanja polaz je dolje a povrat gore. Mjerači protoka idu na polaz!

Protok se podešava prema uputstvu koje dođe sa razdjelnicima i priloženom grafikonu.

ivanob
ivanob's picture
Offline
Registrovan dana: 02/06/2008
Poruke:

Hum nisam dobio nikakvo uputstvo ali pretpostavljam da uglavnom protokomeri rade isto. Postoji plasticna obujmica koja se podigne i onda protokomer moze da se odvija i zavija. E sad kad ja to radim nista se ne desava tj merac pokazuje isto, tako da nisam siguran da li je zbog toga sto sam greskom protokomere stavio na hladni vod tj povrat ili nesto drugo.

Nike
Nike's picture
Offline
Registrovan dana: 24/10/2009
Poruke:

Koji je proizvođač razdjelnika i protokomjera?

ivanob
ivanob's picture
Offline
Registrovan dana: 02/06/2008
Poruke:

Caleffi
http://www.etazgrejanje.com/katalog.php?prodID=899

ivanob
ivanob's picture
Offline
Registrovan dana: 02/06/2008
Poruke:

Moja greska, u pitanju je ipak termotehnika, sad sam pogledao na racunu mada je nalik caleffijevom.

Nike
Nike's picture
Offline
Registrovan dana: 24/10/2009
Poruke:

Da bi podesio protok moraš znati koji je projektirani protok i moraš imati grafikon gdje su oznake na protokomjeru prikazuju kao protok. I na kraju, moraš imati konstantni diferencijalni pritisak na tom razdjelniku. To se postiže bajpasom sa regulacijom diferencijalnog tlak ili korištenjem prestrujnog ventila kao regulatora diferencijalnog tlaka ili korištenjem pumpe kao Grundfoss alfa sa namještenom funkcijom konstantnog diferencijalnog tlaka. Kad ti je poznat diferencijalni tlak onda možeš na osnovu tog podatka i podatka o potrebnom protoku iz projekta, a koji ovisi o instaliranoj snazi pojedinog kruga i i odabranoj delti temperature, nači u grafikonu koja je oznaka na protokomjeru sukladna potebnom protoku za taj krug.
Namještanje protoka se vrši ovisno o vrsti protokomjera.

Termotehnika ima više. Daj puni naziv i sjedište firme.

Jedan primjer koji ne mora biti slučaj kod tebe:
http://www.samsvojmajstor.com/portal/sites/default/files/podesavanje.pdf

ivanob
ivanob's picture
Offline
Registrovan dana: 02/06/2008
Poruke:

Protokomeri su na ovom principu tj okretanjem bi trebalo da se menja protok. Kod mene stoje u mestu kod okretanja.

http://www.youtube.com/watch?v=eq1grb5qpX4&feature=related

E sad kod mene je verovatno problem sto voda ide u suprotnom smeru tj protokomeri su na hladnom vodu. Probacu sutra da zamenim mesto dovodnim cevima na kotlu tako da povrat i polaz budu na pravom mestu.

ivanob
ivanob's picture
Offline
Registrovan dana: 02/06/2008
Poruke:

Definitivno je bilo do smera protoka. Promenio sam mesta cevima koje ulaze u kotao tako da su sada protokomeri na toplom vodu tj polaznom. Sada odvrtanjem i zavrtanjem protokomera moze da se regulise protok.

Znaci naravoucenije: Protokomeri obavezno na topli vod!

djole145
djole145's picture
Offline
Registrovan dana: 30/10/2008
Poruke:

Poz.svima,pomoć treba.
Skoro montirano i pušteno u pogon komb.podno-radijatorsko grejanje i javljaju se problemi.Počev od majstora ,naručio materijal uzo siću provizije i diga sidro/nek mu sretna plovidba kao Titaniku/
nadjem maj.koji je radio klasiku grejanj/radijatori u nizu/ ali zna da lemi bakar.Ja se bacim na net pa nadjem svega i svačega,varijanta sa 2 pumpu svaka za svoje grejanje ali nema svih delova za uzeti.Te se odlučim za sistem jedna pumpa sa trokrakim ventilom sa termo glavom Herz regulacija od 0-55 c.Tri ozračna lončeta,sig ventil 2.5 bara,eks.posuda 18 lmnogo kolena i dr.
Uzeto i ugradjeno sve sto se moglo pronaći na tržištu,bar se nadam.
Evo sada o problemu ;
Sve radi zadovoljavajuće dok je temperatura u šporetu/eko cet 23 kw centrometalov/oko 55-60 stepeni c,pritisak do 2 bara,kada se temperatora povećava recimo zbog radijatora i sušača preko 60 step.c prestaje grejanje podova.termo glava na mešnom ventilu nameštena na 40 c.Imam utisak kao da dolazi do sudara vruće/višak što propušta meš ventil/ i hladne ili recimo mlake vode koja se vraća iz povrata podnog Kada povećam tem na termo glavi krene cirkulacija.
kako to da se reši,jer sad dok ovo pišem pločice hladne,radijator vrel.
Evo slike kako je spojeno pa ko zna savet bi dobro došao tj.bio bi spas.
Unapred zahvalan dežurni ložač

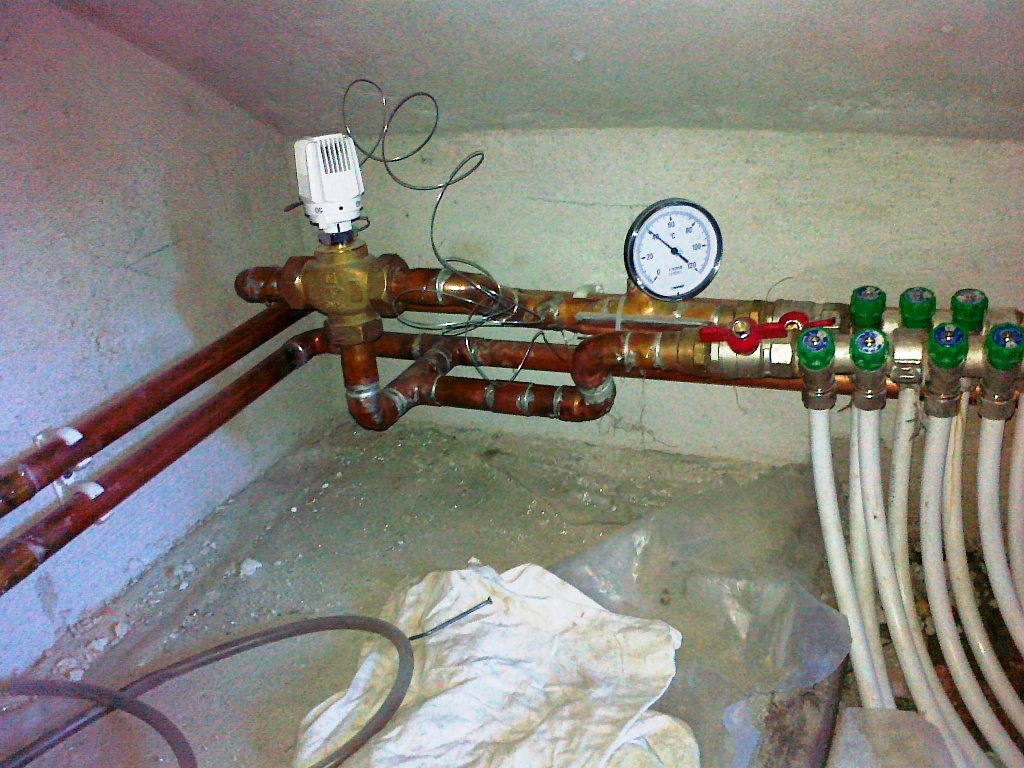

  • podno_g.jpg

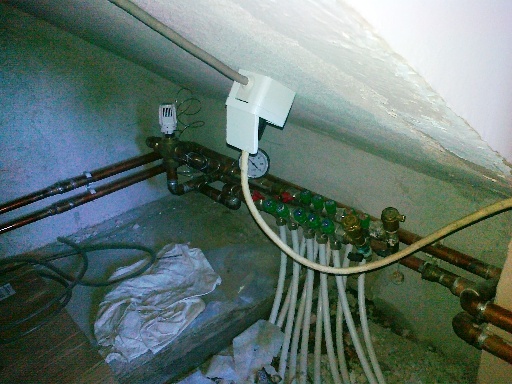

  • podno_1.jpg

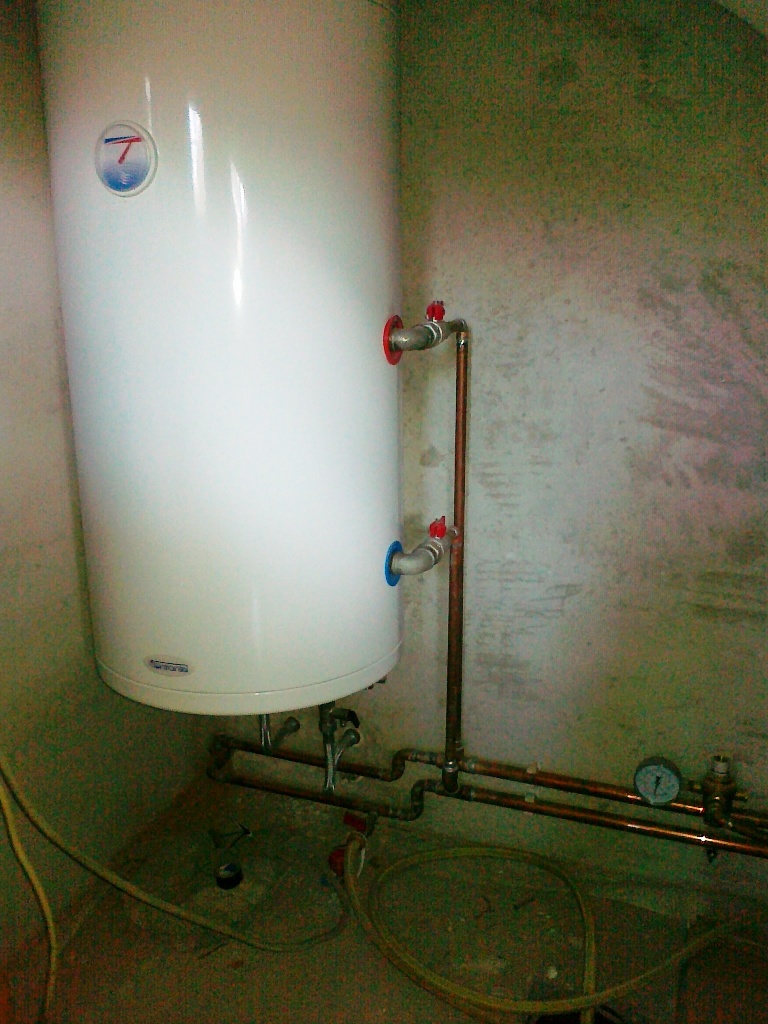

  • izm.toplote.jpg
kiconio
kiconio's picture
Offline
Registrovan dana: 04/03/2014
Poruke:

Jel moze neko da pomogne oko podesavanja podnog grejanja...ko d mene su svi krugovi odvrnuti do kraja...koliko se odvrce onaj regulator na toplom vodu a koliko na hladnom...hvala

kiconio
kiconio's picture
Offline
Registrovan dana: 04/03/2014
Poruke:

Imam u kuci podno grejanje ,sistem je otvoren...uspeo sam nekako da sredim da greja...podno grejanje je prikaceno na kotao kamin...
E sad da pitam oko balansiranja..grejnih krugova..imam ih 7...kad bas dobro zalozim uspem da dobijem temperaturu oko 50..a inace mi je temperatura uglavnom oko 40..kad zatvorim neki grejni krug pomalo ...temperatura raste kad pomalo zatvorim krugove..
Dal je bolje da pozatvaram protok na svim krugovima,sibzirom da ce temperatura biti oko 50 stepeni,ili da skroz otvorim krugove i tad ce temperatura biti oko 40 stepeni..
Kako ce bolje da greje..
