Pirograf - Izrada i sve o njemu

198 poruka / 0 new
Poslednja poruka
Smoki
Smoki's picture
Offline
Registrovan dana: 09/05/2008
Poruke:

Pomagajte. Da li neko ima skicu za izradu pirografa. U krajnjem slučaju gde ga mogu kupiti. :tup

  • pyrograph.jpg
  • p1.jpg
  • p2.jpg
  • p5.jpg
  • p4.jpg
  • p3.jpg
  • lux-ova lemilica_izlaz.jpg
  • lux-ova lemilica.jpg
  • 01.jpg
  • 03.jpg
  • 04.jpg
  • 05.jpg
  • 06.jpg
  • 07.jpg
  • 08.jpg
  • 09.jpg
  • 10.jpg
  • 11.jpg
  • 12.jpg
  • 13.jpg
  • 14.jpg
  • 15.jpg

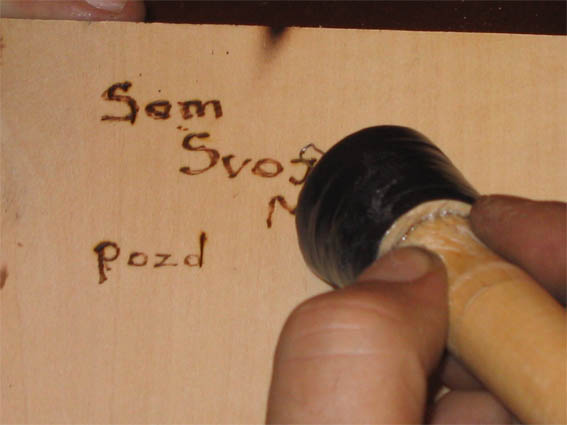

  • 16.jpg
  • 17.jpg

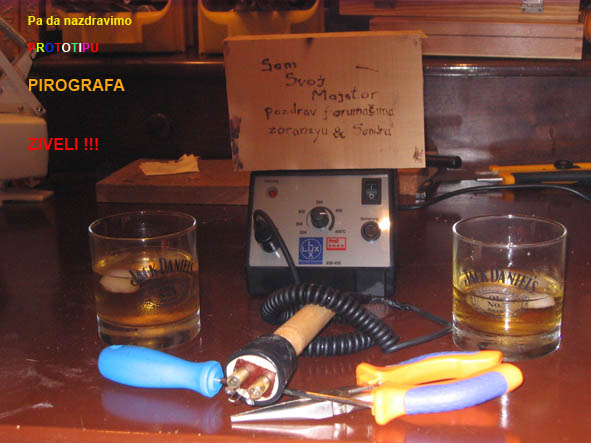

  • 18.jpg
  • img_2350aa.jpg
  • img_2349aa.jpg
  • img_2363aa.jpg
  • pirography.jpg

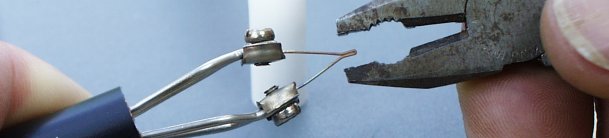

  • squeeze1.jpg

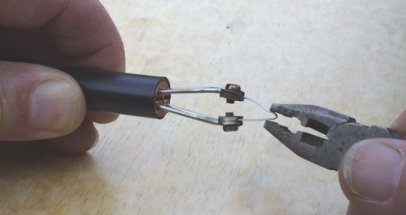

  • form1.jpg
  • tight1.jpg
  • cut2.jpg
  • tools.jpg

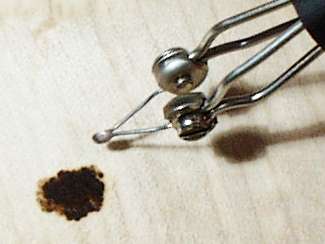

  • spoon.jpg

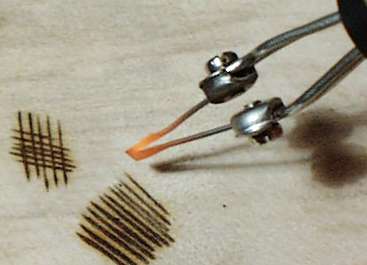

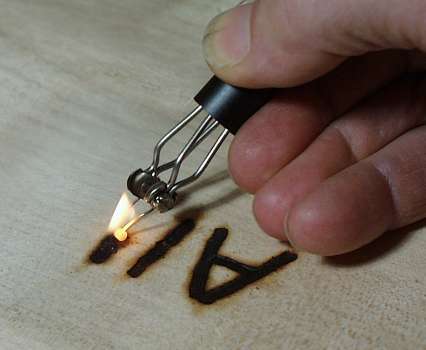

  • ppoint.jpg
  • blade.jpg
  • wpen2.jpg

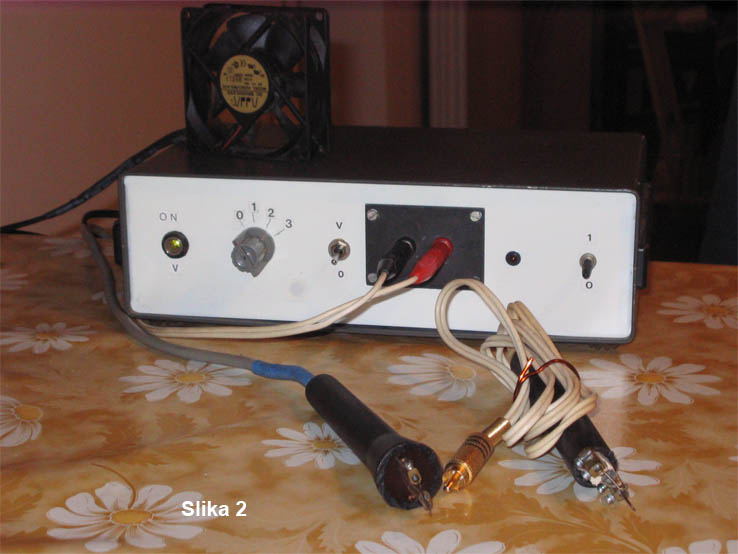

  • pirograf_02 .jpg
  • pirograf_01 .jpg
  • img_2428azxss.jpg
  • img_2419abaa.jpg

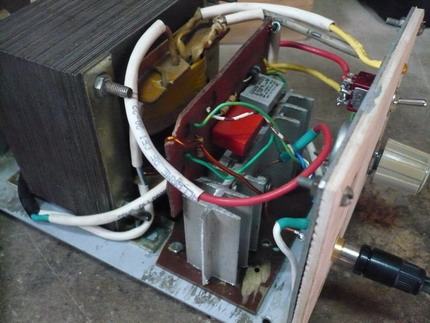

  • p-unutra.jpg

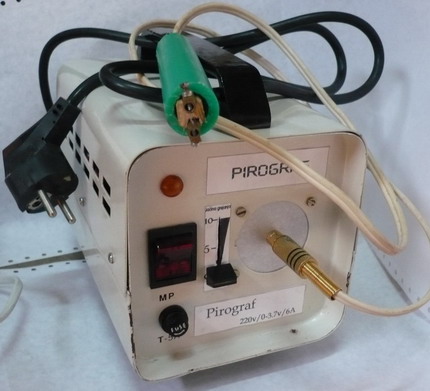

  • p03.jpg

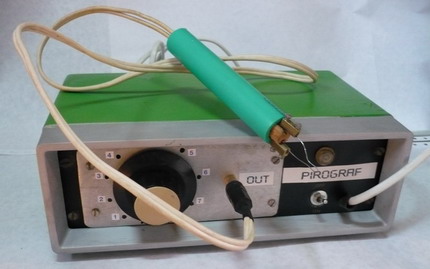

  • p02.jpg

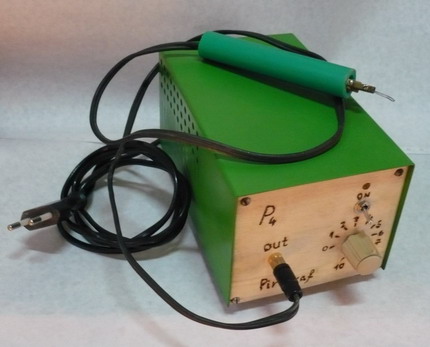

  • p01.jpg

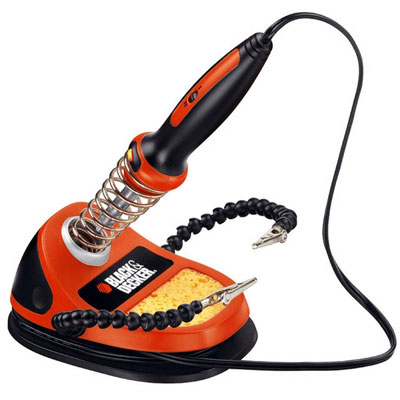

  • 63222_ci500.jpg
  • img_2808ab.jpg

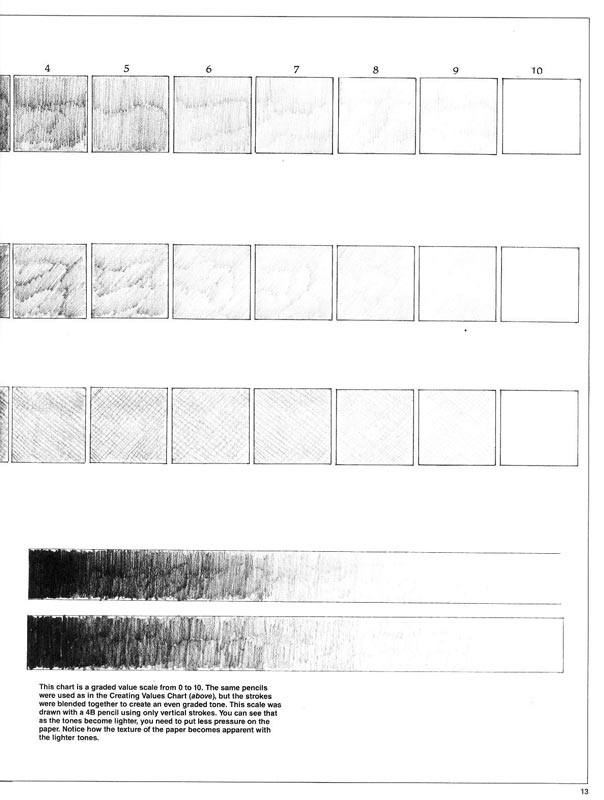

  • crtanje-2.jpg

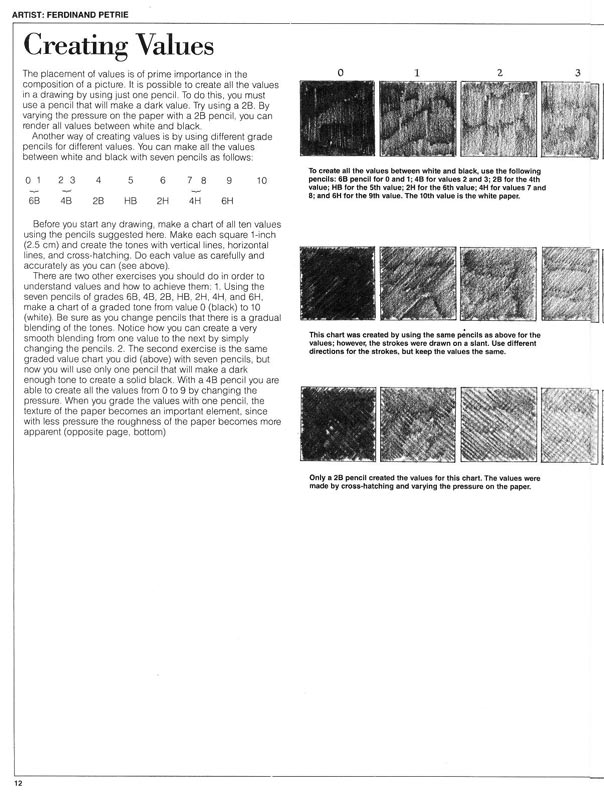

  • crtanje-1.jpg
  • rakuni.jpg
  • piro_pisaljka.jpg
  • piro_prvi_radovi.jpg

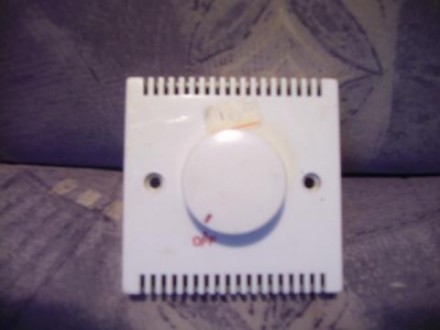

  • prekidac-za-svetlo-sa-potenciometrom_slika_l_125867.jpg
  • pirograf.jpg
  • bogorodica bez okvira.jpg
  • sv.nikola 1.jpg
  • sv. vasilije.jpg
  • sv.Đurđe1.jpg
  • njegoš 1.jpg
  • konji.jpg
  • dvorac v.jpg
  • crkva.jpg
draga
draga's picture
Offline
Registrovan dana: 19/08/2008
Poruke:

Šta je sa vama forumašima. Ne mogu da verujem da nema nikog voljnog da pomogne.

draga
draga's picture
Offline
Registrovan dana: 19/08/2008
Poruke:

Hoće li neko zalutati u ovu temu i pomoći mi da napravim pirograf.

ksantipa
ksantipa's picture
Offline
Registrovan dana: 27/08/2007
Poruke:

Citamo, citamo, ne se sekiras Wink Ja ti ne mogu pomoci, ali svakako ce se naci neko Wink

lutajuca
lutajuca's picture
Offline
Registrovan dana: 13/12/2007
Poruke:

Možeš otići i na ovaj forum, i tamo o tome pričaju :
Forum

A jedna knjiga kaže ovako :

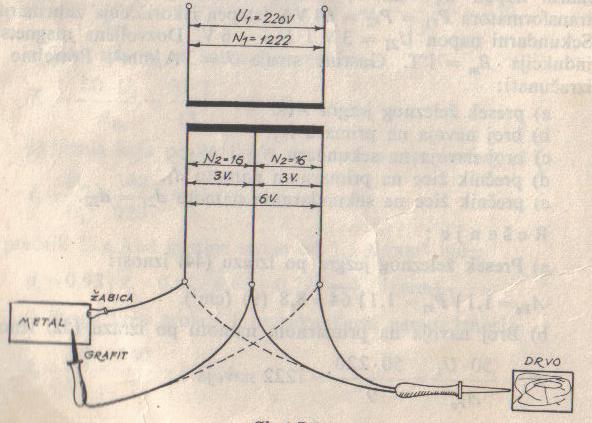

Transformator za električno pisanje po metalu i drvetu ( pyrograph )

Snaga transformatora P=64W
Primarni napon Up=220V
Sekundarni napon Us (1) = 3V a Us (2) =6V ( dva izlaza )
Za izradu ( namotavanje) transformatora potrebno je :
- željezno jezgro preseka 9 sm kvadr.
- broj namotaja na primaru Np=1222
- broj navoja na sekundaru Ns (1) = 16 Ns(2) = 32
( 16 od Ns(1) plus još 16)
- prečnik žice primara d=0.35mm
- prečnik žice sekundara d=2.1 mm
Kod pisanja po metalu jedna elektroda treba da bude grafitna
( iz džepne baterije ) a druga žabica
Kod pisanja po drvetu elektroda je metalna ( cekas prečnika 0.6 do 0.8 mm)
Jačina otiska pisanja zavisi od napona ( 3 ili 6 volti).

Ako ovo nije dovoljno, pričamo dalje ....

  • pyrograph.jpg
draga
draga's picture
Offline
Registrovan dana: 19/08/2008
Poruke:

Hvaaaalllllaaaaa. Već sutrra počinjemo sa nabavkom materijala pa ćemo se javljati kako napredujemo.

zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

@lutajuca,
"Ako ovo nije dovoljno, pričamo dalje ...."

Prichaj dalje.... Smile

zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

Ne bi bilo loshe kad bi se javio neko ko se bavi ovim stvarima, pa da lepo ovo sve napravi, upakuje, a mi kupimo kod njega.

Pored svih obaveza ja recimo, lichno, nemam vremena za pravljenje pirografa. A kako rekoh na jednoj temi "treba mi ko' leba".

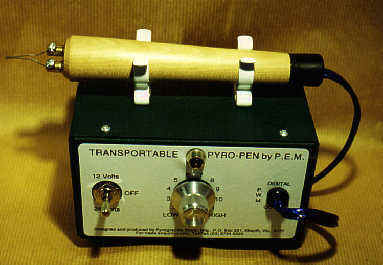

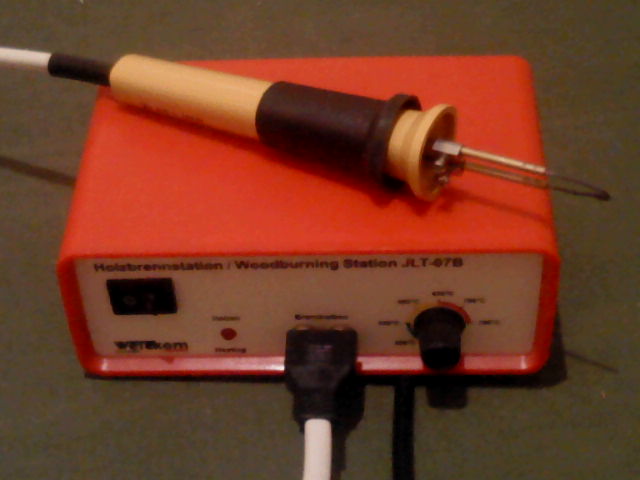

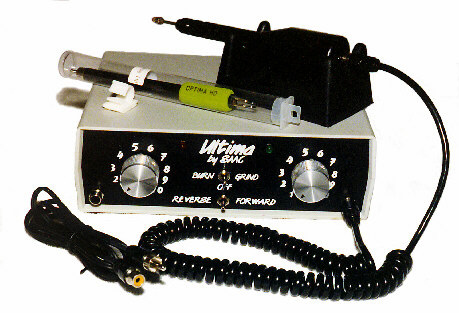

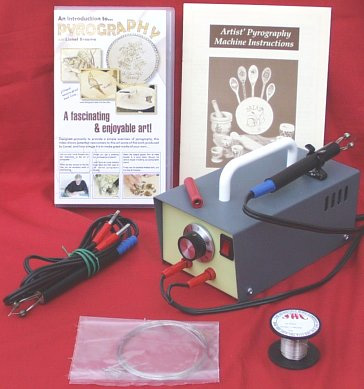

Evo par slika profesionalnik "masina", obratite paznju na drsku, kao olovka je i veoma olaksava rad.

Pozeljan je ovaj sa prve slike, a i vrhovi "pisaljki" kao na slici.

  • p1.jpg
  • p2.jpg
  • p5.jpg
  • p4.jpg
  • p3.jpg
draga
draga's picture
Offline
Registrovan dana: 19/08/2008
Poruke:

Jako malo vremena i kod nas. Pirograf je još uvek na skici, ali smo sinoć dobili informaciju da ga neki tip kod nas pravi pa ćemo večeras pokušati da dođemo do njega i naravno odmah javljamo koja je cena.

zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

draga wrote:
Jako malo vremena i kod nas. Pirograf je još uvek na skici, ali smo sinoć dobili informaciju da ga neki tip kod nas pravi pa ćemo večeras pokušati da dođemo do njega i naravno odmah javljamo koja je cena.

Bio bih ti veoma zahvalan, i ako naruchujesh, odmah naruchi i za mene.
Cene ovih stranih su od 25 do 120EU, naravno, zavisi od kvaliteta.

lutajuca
lutajuca's picture
Offline
Registrovan dana: 13/12/2007
Poruke:

Ne znam šta bih dalje pričala, ti nećeš da ga praviš....A ne znam nikog ko pravi i eventualno prodaje.

SCARY
SCARY's picture
Offline
Registrovan dana: 13/04/2008
Poruke:

http://www.mojrucnirad.com/forum/index.php?topic=378.0

Zavrsicu uskoro...nadam se....

zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

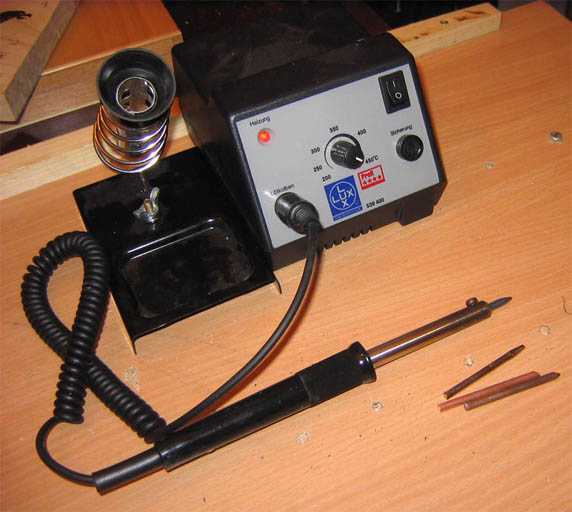

Evo moje lux lemilice. Kako bih je preprevio u pirograf?

Daje temperaturu od 200-400 stepeni.

Sa njom sam dobio samo chelichni vrh, ovaj blize lemilici sto lichi na srafciger a ostalo sam ja napravio od bakarne sipke.

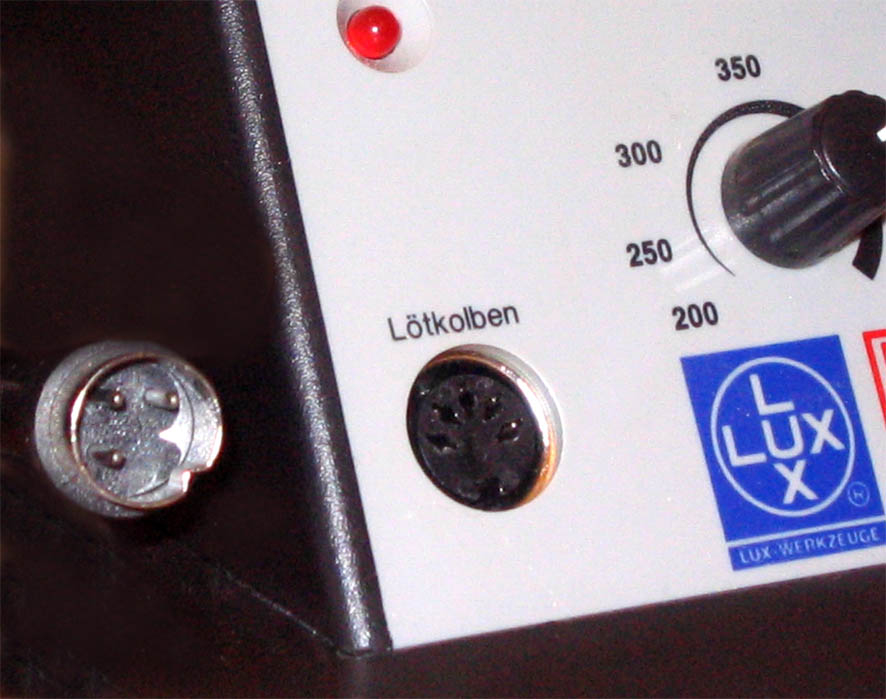

Na drugoj slici se vidi ulaz i izgled kabla koji vodi do olovke.

@SCARY,

video sam tvoju samogradnju olovke, sve je ok, posto ja imam ovaj trafo sa postojecim izlazom i kablom koji ulazi u njega i ima tri pina (nemam shemu), kako da pripojim olovku i sta je koji od ova tri pina, da li neko zna?

  • lux-ova lemilica_izlaz.jpg
  • lux-ova lemilica.jpg
pejky
pejky's picture
Offline
Registrovan dana: 13/08/2008
Poruke:

Koja je snaga ove tvoje lemilice???
Neznam bas koja je snaga i temperatura potrebna za pirografiju...
Obicno su "pistolj" lemilice oko 100W, a ovakve stanice su 20-40W

SCARY
SCARY's picture
Offline
Registrovan dana: 13/04/2008
Poruke:

Moraces da upotrebis instrument da ispitas pinove...mogu da bude plus,minus i masa...mada bi masa trebala da bude metalni obruc...a mozda je to negativan izvor napona:plus,minus i zajednicki izvod...mozda imas -12V na jednom a na drugom +12v....toplo preporucujem da sve ispitas instrumentom...
Inace,meni za moju pisaljku fali samo adekvatan cekas ili kantal...mozda sve i zavrsim sada za vikend....

pejky
pejky's picture
Offline
Registrovan dana: 13/08/2008
Poruke:

Jedan od ovih pinova mora biti za povratnu informaciju sa senzora za temperaturu.

Zlatan
Zlatan's picture
Offline
Registrovan dana: 13/05/2007
Poruke:

Šteta bi bilo pokvariti ovu lemnu stanicu,rađe kupi jeftini letikon pa ga prepravi,u krug spojiš jaču diodu i on radi u pola snage a ako ti zatreba veća snaga uključiš prekidač i onda se napaja direktno.
Moje pravilo je da neko ima pravo pokvariti nešto samo onda ako to zna i napraviti.

SCARY
SCARY's picture
Offline
Registrovan dana: 13/04/2008
Poruke:

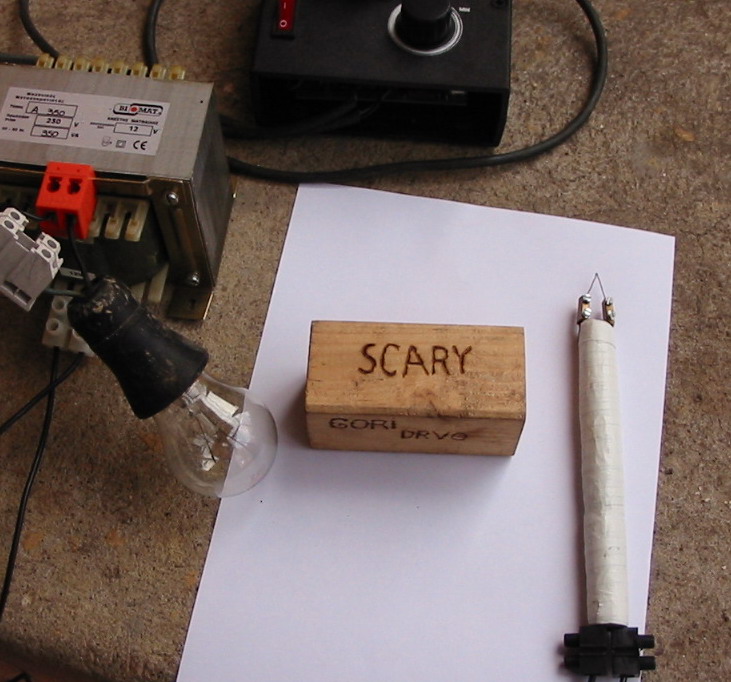

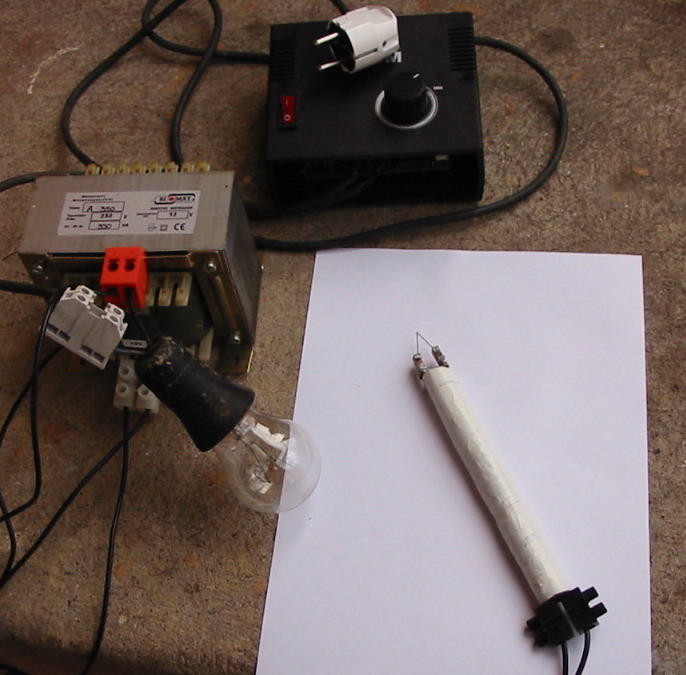

Moja kombinacija za regulaciju je-reostat...povezao sam ga na primar trafoa od 12v(daje 10A)...reostat je za 5-tokilovatne motore ali manji nisam ima...moze se koristiti i mali kucni,za sijalice i on ima snagu 300W...za onu zicu od cekasa koju sam ja nasao,regulacija nije bila dobra pa sam u kolo primara ubaci sijalicu od 100W,ali ni to nije dobro...probacu sutra s jacom sijalicom(ima manji otpor) pa se nadam da sve radi kako treba....a mozda sutra sve to fotografisem pa da vidite...

zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

S obzirom da mi je ochajnichki potreban pirograf, a i uzimajuci chinjenicu da smo i ja i Sandra vodolije, nisam vise mogao da chekam. Danas smo presli celi grad, Kineze, buvljak, sve elektro radnje, znaju ljudi za pirograf, tako kazu, ali kako izgleda nisu sigurni sta je to, nesto nas belo gledahu.

E pa vracamo se mi iz grada i uz put, ma kakav put, to je bilo putesestvije (petak-najveca guzva), obilazak grada je trajao od 10.00 do 16.00, upadnemo u "spic" i daveci se kroz gradsku vrevu, kreni - stani, odluchimo da uzmemo stvar u svoje ruke, da zrtvujem i ono malo slobodnog vremena, jer niko nece da napravi pirograf, a ja se lepo nudim da kupim.

Znamo da imamo jednu lemilicu, od pre Hrista, onu tesku, stotinak W, valjda, ne znam kad sam je zadnji put upotrebio, puno starih kinsekih lemilica (ja inache imam maniju kupovanja lemilica Smile , valjda sto sam po srednjem struchnom obrazovanju, elektronichar)

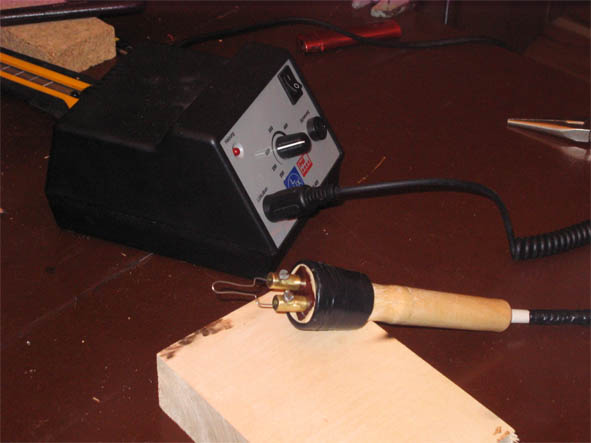

Pochnemo da nabrajamo sta nam treba i shvatimo da vecinu stvari vec imamo. Ja odlucim da cu onu stanicu, koju ste videli na predhodnim postovima iskoristiti, pa sta bude da bude. U pitanju je samo ono sto i zlatan kaze, da li "gurnuti" srafcige u nesto sto je dobro.

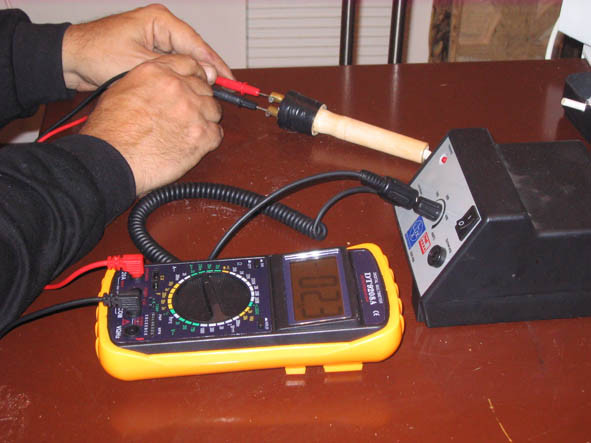

Posle kraceg ispitivanja, naponi struje, chemu sluzi treci pin i sl. odluchim se da razvaljujem Luxovu lemilicu, a stanicu da iskoristim za pirograf. Regulacija struje je jednostavna, preko potenciometra (utvrdjeno merenjem) i treci pin je varka.

Kupimo dva grejacha za kvarcnu pec radi zice.

Dodjemo u vikendicu (tamo nam je radionica) oko 19.00, prikupim sve sto mi treba i krenemo u "izgradnju".

Za izradu ovakve lemilice po principu ssm, od onoga sto se zateklo, potrebno je nesto vishe od tri sata.

zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

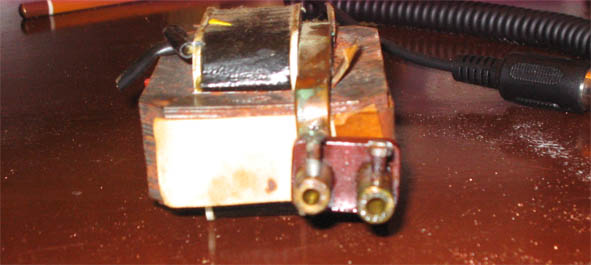

Ovako izgleda Luxova pisaljka kad je rastavljena

  • 01.jpg
zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

Stara lemilica od koje cu uzeti drzache za zicu i bakarne cevchice, koje su malo vecih dimenzija, a sto nije preporuchljivo zbog velikog preseka i proporcionalno tome smanjenju struje, jer je

I= U/R=U/ro *l *s.

ro= specifichni otpor materijala
l = duzina provodnika
S = poprechni presek

Snaga se dobija po formuli

P= U*I

P - snaga u W
U - napon ( V)
I- struja (A)

(posto sam to odavno uchio nadam se da nisam pogreshio, ako je neko svezijeg pamcenje neka me ispravi),

ali za izradu ovog prototipa PROTOTIPA - od "zatechenog" materijala ce posluziti. Na kraju krajeva samo da vidimo da li ova samogradnja funkcionishe, odnosno da li moja stanica za lemljenje daje odgovarajuce rezultate u konkretnoj primeni, da li ogoreva drvo ili ne.

zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

Evo kako izgledaju ti drzachi, u koju ce se umetati zica.

  • 03.jpg
zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

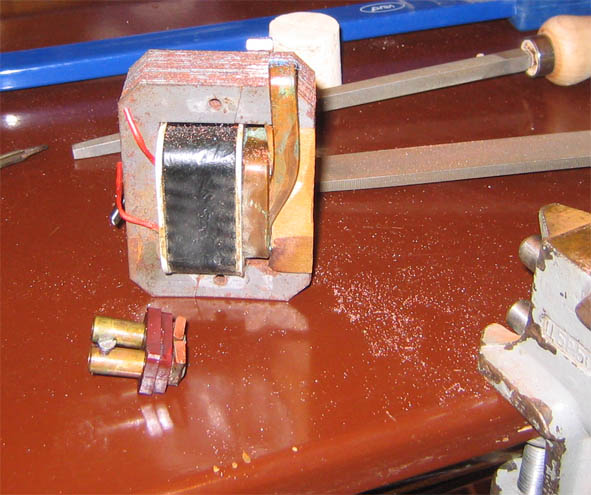

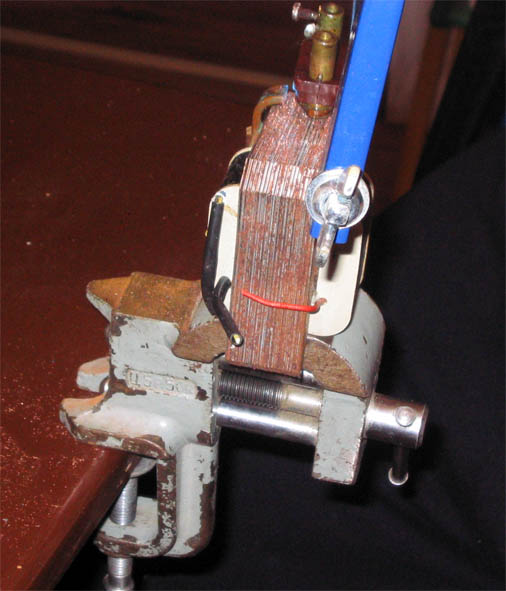

Sada treba ove drzache odvojiti od trafoa. Morao je da radi bonsek.

  • 04.jpg
zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

Evo odvojenih drzacha zica. Zadrzao sam nosache bakarnih cevi koji su od bakelita.

  • 05.jpg
zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

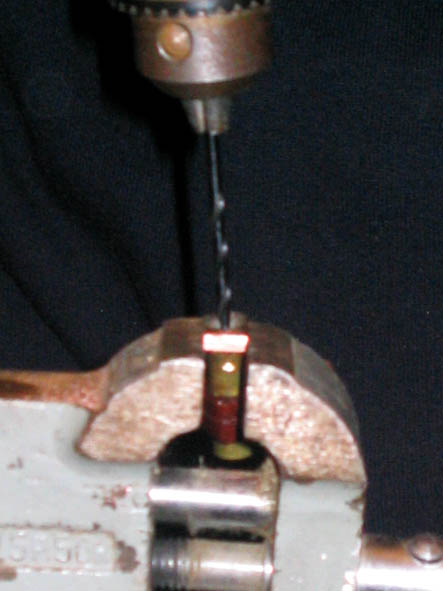

Na krajevima cevcica ostavio sam prepuste kroz koje sam probusio rupe od 2mm da bih ostvario bolji kontakt sa kablovima. Kroz rupe cu provuci zice i naravno zalemiti, jer samo je to pravi spoj dve zice kad se zalemi, barem u elektronici.

Pri tom se treba chuvati hladnog lema iliti spoja.

  • 06.jpg
zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

E sad, za sve ovo mi je potreban i nosach sve ove skalamerije. Odluchio sam se za chep od plute ( pampur), ja najvishe volim od "Pro Cordem-a" - crnog vina, razlog, on mi je pri ruci, a dobar je elektrichni i temperaturni izolator, mislim na pampur, a ne na vino, lako se obraduje i prijatan je "pod rukom" ( na kraju krajeva i pluta je jedna vrsta drveta).

Posto se sad bavim grafickim dizajnom, od toga zivim, ne mogu a da u momentu ne smisljam reklame za neke od ideja koje se jave na sajtu.

Evo i jedne digresije:

Ja preporuchio Aurori, u Razno, tema - kum (kuma) sapun, da za reklamu sapuna ubaci slogan " MILUJE I KLIZI - sapun AURORA", ali sam se bojao da ce se naljutiti pa sam obrisao predlog. Predlog mi se mnogo svidja, mislim da bi prosao "kod shirokih narodnih masa, po principu "rogonja, to je ono pravo, jelenko i sl. ", pa moram predlog da podelim sa vama.

Smislio sam chak i bilbord (trenutno radim kao grafichki dizajer pa eto).

Lepa devojka, okrenuta ledjima, vidi joj se poluprofil, drzi sapun desnom rukom na levom ramenu, i nazire joj se podignuta leva noga. Niz ledja joj se slivaju mehurici od sapunice, od krupnih prema sitnim, i lagano klize prema donjem delu ledja, onoj 1/3 koja se vidi.
Na njenoj levoj strani nazire se muski lik( 30% transparentnosti) i njegova leva ruka na desnom ramenu a desna na njenoj levoj slabini a preko svega slogan" MILUJE I KLIZI - sapun AURORA" ( 80% transparentnost)i.

Boje: svetloplava prema beloj.

SVa ova pricha apropo ovog "prijatan pod rukom" - pampur, tj. pluta

  • 07.jpg
zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

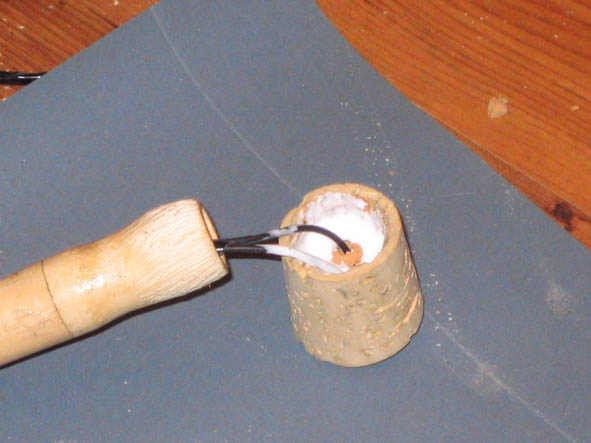

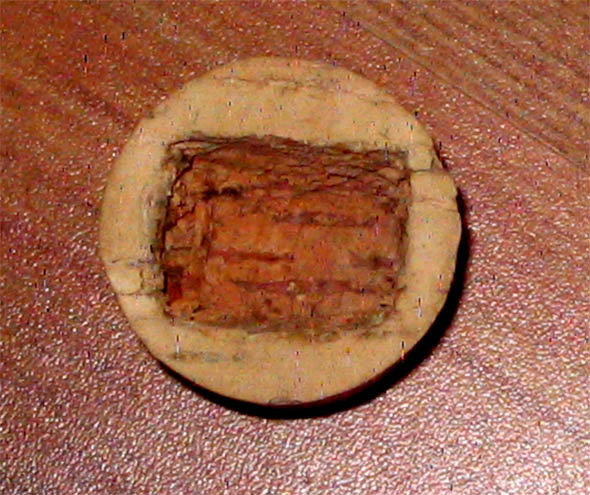

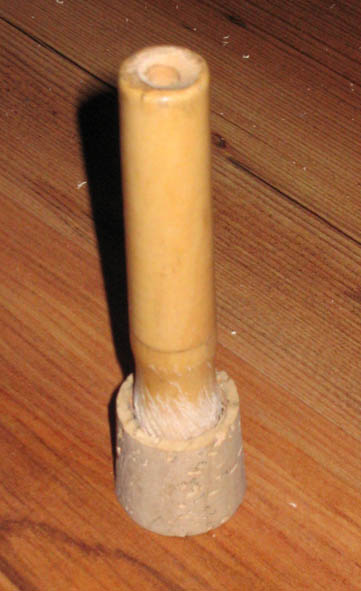

Ovako izgleda donji (iliti gornji, kad je u flashi) deo pampura, kad sam "izdubeo" rupu dimenzija bakelita i ostalog sto bakelit nosi.

  • 08.jpg
zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

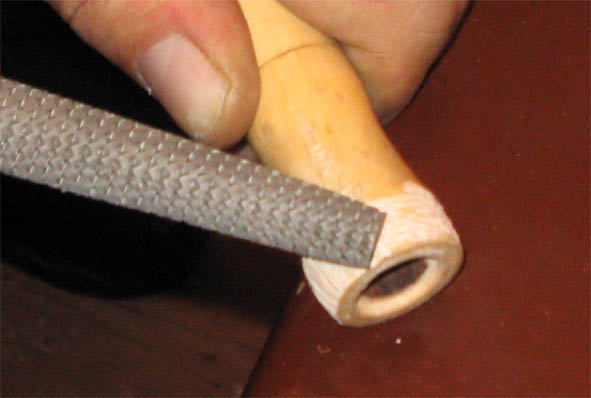

E sada treba obraditi drvenu drsku kineske lemilice i uglaviti je sa druge strane pampura.

  • 09.jpg
zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

kao sto se vidi, pasuje, kineska drska na gornji deo pampura, posle male obrade.

  • 10.jpg
zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

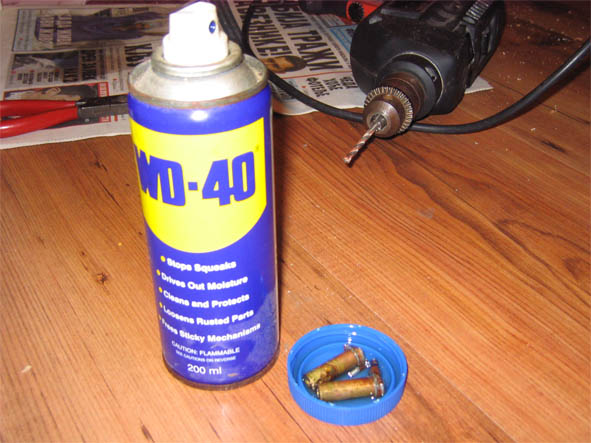

Ajde malo da ochistimo bakarne cevchice (razmisljamo ja i moja zena (Sandra, za one koji nisu chitali ono o predstavite se i li tako nekako se zove tema, ovo pishem zato sto ona trazi da napishem :gu: ), da se ne brukamo, mada je u pitanju samo chista proba - test), pa sta bolje ima od VD - 40, to jede sve na sta naidje Smile .

  • 11.jpg
zorankyu
zorankyu's picture
Offline
Registrovan dana: 29/11/2007
Poruke:

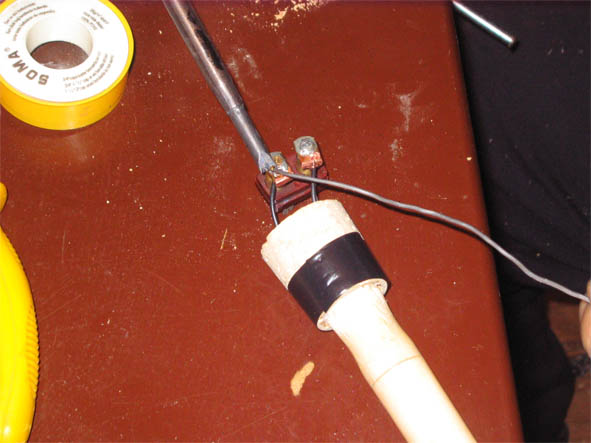

E sad da zalepimo drsku drvene kineske lemilice za pampur, ovde se vidi kako je izdubljena gornja strana u obliku drske koja je rashpom svedena na dimenzije pampura, a vec sam provukao zice kroz drsku i pampur.

  • 12.jpg
