Ispravne hidraulične šeme grejnih sistema!

83 poruka / 0 new
Poslednja poruka
Srkson
Srkson's picture
Offline
Registrovan dana: 10/02/2016
Poruke:

Posle pročitanih silnih tema i postova ovde na forumu Instalacije grejanja i klimatizacije, došao sam do zaključka da ljudi i dalje prave greške (možda neki i svesne) prilikom izrade novih ili prepravke starih grejnih sistema.
Odlučio sam da otvorim novu temu na kojoj ćemo svi imati mogućnost da kroz diskusiju dođemo do optimalnog, ali ispravnog rešenja za preradu postojećih ili planiranih novih grejnih instalacija.

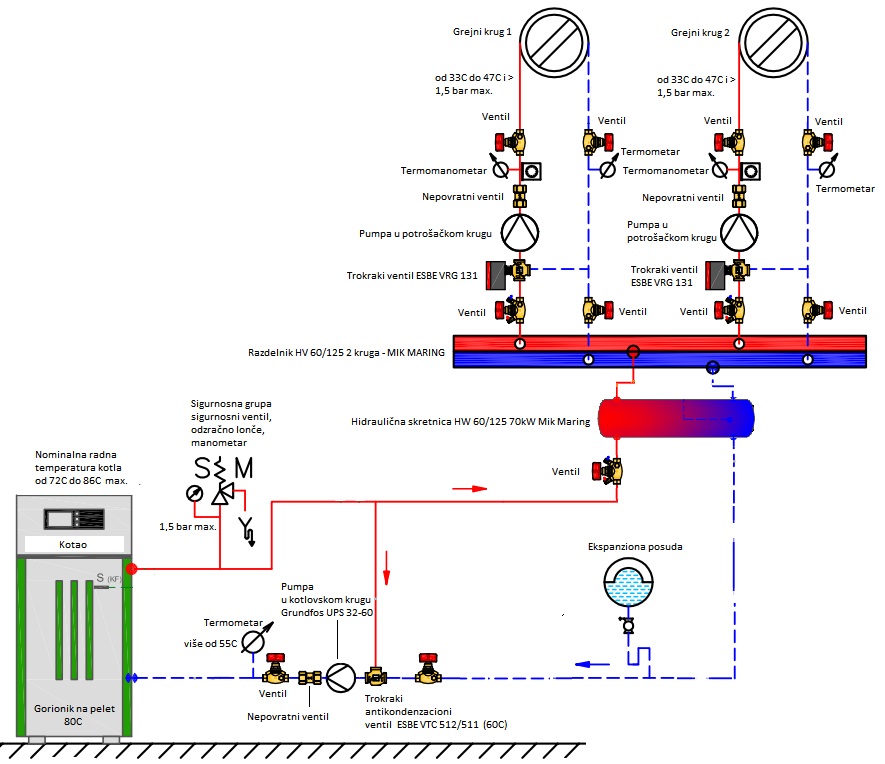

U prilogu je i jedna šema pravilno izvedene hidraulične instalacije za dva grejna kruga, kao i ispravno setovane sve radne temperature i pritisak u sistemu.

Podeliću ovde i jedan post koji sam napisao na drugom forumu, a koji je usledio nakon sugestija da se napravi ispravna hidraulična instalacija, ali je budžet bio mali, pa aj da se onda zbog tog malog budžeta sve napravi nakaradno i onako kao ne treba. Ima li smisla za tako nešto!?

Srkson wrote:

Nema tu kompromisa, budžet mali, ovo ili ono!? A jel neko nekad imao veliki budžet? Teško, po pravilu je uvek mali!

Ovde se ne radi o malom budžetu, već o tome šta je ispravno da se napravi i šta je neispravno, ali će da radi! Kako će da radi? E onda ide čuveni odgovor: Radiće, ama ne valja!
Sledi kuknjava na potrošnju, ali ne samo na potrošnju, nego na nekomforno grejanje. Vreli radijatori, brzo dostizanje referentne temperature, pa hlađenje grejnog prostora u kome imamo subjektivni osećaj da je hladno, iako termometar pokazuje 21,5C jer je temperatura u padu, pa ponovo paljenje gorionika i tako u krug jedno 10 puta!
Ovu temu smo prožvakali posle svake stote strane foruma. I ja kada sam se "doselio" na ovaj forum nisam ništa znao, ali sam brzo ukapirao i razdvojio dobro od lošeg i prihvtio šta valja, a odbacio šta ne valja!
Treba biti pametan i ugraditi ono što je u prvi mah neophodno da bi bila ispravno izvedena hidraulična instalacija, a tek tamo negde u budućnosti može da se razmišlja o "kićenju jelke" sa raznoraznim automatikama i ostalim tricama. Pa vi ugradite četvorokraki ventil i otvorite ga do kraja, to je isto kao i da ga nemate, ali ga ipak imate, ali imate pravilno izvedenu hidrauličnu instalaciju. Moći ćete da eksperimentišete sa položajima četvorokrag mešnog ventila i videti šta vašem grejnom prostoru najviše odgovara, ovako sistem je zakucan, a vama ostaje samo puni i teraj, samo neka cepa!

Možda ja za nekoga grešim u mojim razmišljanjima, ali kroz sve ovo sam ja već prošao tako da teško mogu biti razuveren u ovo o čemu pišem. Treba razmišljati dugoročnije, pametan čovek se uči na svojim i tuđim greškama! Na sve ovo mogu da dodam po ko zna koji put i sledeće: Baš su glupi ovi proizvođači što prave i prodaju mešne ventile kada uopšte nisu potrebni!

Ili svo ovo moje pisanije da bacimo u vodu ako je cilj da se sada sa malim budžetom uradi onako kako može da radi, ali ne valja, a posle PREPRAVLJATI!? To će sigurno da košta mnogo više od razlike koja se sada stvorila između ove dve opcije.

Poslušali su neki moje savete na ovom forumu, da ih pitamo da li su se pokajali? I oni su imali male budžete, ako ne i manje!

Ja toliko!

Svako dobro želim svima!

  • hidraulicna_sema_za_dva_kruga_grejanja.jpg
Histerezis
Histerezis's picture
Offline
Moderator
Registrovan dana: 21/08/2015
Poruke:

Srkson, odlično je što ste pokrenuli ovu temu. Ja sam baš skoro apelovao da bi neko ko se ovim bavi trebalo da je pokrene jer je kao što ste primetili na nekoliko tema vezanih za grejanje periodično pokretana rasprava na ovu temu a opet kad nekom zatreba ne može da nađe gde ja baš tačno i u kojim postovima spominjano .

rike75
rike75's picture
Offline
Registrovan dana: 27/10/2017
Poruke:

Pozdrav svima, evo da i ja pohvalim novo pokrenutu temu i da se ujedno zahvalim @Srkson i @zmajdin (slava mu) ali da nije bilo Vas dvojice sa vasim savetima (sta, kako i gde treba prepraviti) i postaviti po pravilima ja bih verovatno proslu grejnu sezonu zavrsio sa neverovatnim troskovima za pelet. Definitivno sve savete koje ste dali su urodili plodom.

@Srkson - prosla sezona je prosla sa tacno 4 tone peleta za kvadraturu od 240 kvadrata i grejanjem 24/7. A od februara sam zameni Salus termostat sa Tado (https://www.tado.com/en/heating-smart-thermostat) i mogu reci da je neverovatan ali i poprilicno skup za nase uslove.

Jos jednom svaka cast za temu.

milan978
milan978's picture
Offline
Registrovan dana: 24/02/2017
Poruke:

@Srkson Ako moze da se na semi Ekspanziona posuda nacrta u ispravnom polozaju.I da se temperatura u potrosackom krugu od 47'C obrise,A moze i ova od 33'C.Ne moze se napamet to pisati.Covek ima kucu bez izolacije,stare prozore,majstor mu ugradio radijatore po sistemu 90/70,napolju -15'C.... i on sa 47'C u radijatoru moze samo da "se slika" . A reklamiranje odredjenih firmi ..... necu komentarisati.

Ko razmislja - shvatice .

Srkson
Srkson's picture
Offline
Registrovan dana: 10/02/2016
Poruke:

@rike75
Iskreno, baš mi je drago da su moji saveti urodili plodom. Jednostavno kad vidim da je neko zadovoljan osećam se korisno i to me zaista raduje. Hvala na podršci.
O savetima pokojnog Zmajdina i njegovoj nesebičnosti da znanje i stečeno iskustvo deli sa svima izlišno je govoriti jer su mnogi svoje grejne sisteme doveli u red zahvaljujući njemu. Hvala mu i slava mu!
Ovom prilikom moram da pomenem u uvaženog člana foruma Grejaca, koji pored posla kojeg ima preko glave stigne da odvoji dragoceno vreme i udeli svima nama kako korisne savete, tako i argumentovana objašnjenja.
Tado internet sobni thermostat jeste skup za naše uslove, ali komfor koji pruža je nemerljiv. Ja imam takođe internet sobni termostat u istoj klasi Salus iT500.

@milan978
Na šemi je ekspanziona posuda nacrtana u ispravnom položaju. Ispravan položaj je i onaj za koji Vi mislite da je ispravan. Znači ekspanziona posuda može da se postavi i sa ventilom na gore, a priključkom dole i obrnuto, čak i bočno. Od mnogo faktora zavisi. Svi su videli neke fotografije na internetu kao i po nekim uputstvima proizvođača da ekspanziona posuda treba da bude postavljena sa priključkom gore i da visi kao luster. Da li je to baš tako? Pa nije! Nije sve crno, belo!
Šta ćemo sa onim ekspanzionim posudama koje imaju stalak i priljučak dole? Hoćemo li stalak vešati o plafon kako bi nam priključak došao gore??? Ajte molim vas!? 
Evo ja kažem da uopšte nije bitno kako se ista montira. Bitno je da se ispoštuju neka pravila prilikom montaže. E sad sledi ona čuvena: Vi možete da mi verujete, a i ne morate da mi verujete! 
Pravila su sledeća:
Da se ekspanziona posuda montira na povratni vod (hladan kraj) i da taj priključak ujedno bude i najniža tačka instalacije.
Da od priključka ekspanzione posude do ulaza u kotao nema nikakvog ventila.
Da priključak bude što bliže (ne više od 1m) kotlu – bufferu – HS, ali na usisu pumpe ukoliko je moguće, i da uz priključak na povratnom vodu bude i sigurnosni ventil. Da, da, dobro je napisano, i sigurnosni ventil. Naime, u grejnom sistemu treba imati minimum dva sigurnosna ventila, kako na vrhu kotla, tako i na povratnom vodu, a ako je grejanje na čvrsto gorivo onda obavezno staviti i termozaštitni ventil i povezati ga pravilno na vodovodnu instalaciju, a ispusne krajeve termozaštitnog i sigurnosnih ventila sprovesti direktno u kanalizacionu cev bezbednosti radi.
Na sledećim linkovima je sve do detalja objašnjeno (prevod sa ruskog jezika nije baš najsrećnije odrađen, ali dosta pomaže da svi nešto naučimo, naravno ako nas interesuje.
https://tofp.ru/bs/accessories/the-expansion-tank-of-the-heating-system-...
https://tofp.ru/bs/accessories/how-to-adjust-the-membrane-expansion-tank...
https://tofp.ru/bs/accessories/membrane-expansion-tank-for-heating-syste...
https://tofp.ru/bs/accessories/how-to-connect-the-membrane-expansion-tan...
https://tofp.ru/bs/pumps/the-pressure-in-the-accumulator-is-100-liters-p...
https://tofp.ru/bs/accessories/safety-valve-for-heating-and-other-adjust...
https://tofp.ru/bs/autonomous-heating/pressure-in-the-expansion-tank-of-...
https://tofp.ru/bs/autonomous-heating/how-to-connect-the-expansion-tank-...
https://tofp.ru/bs/autonomous-heating/adjustment-of-the-expansion-tank-i...

Temperature grejanja od 33C do 47C da se brišu? Napamet napisano?
Naprotiv, mišljenja sam da je baš napisano sa dosta pameti, jer ako čovek ima kuću bez izolacije, kao što sam je do prošle godine imao i ja, onda će nakon pročitanog posta (a ja sam nakon čitanja svih tema o grejanju) da kaže sebi: „Hej, čekaj, kud srljam, daj da prvo uložim novac u izolaciju, nove prozore, pa onda lagano u sve ostalo u vezi centralnog grejanja. Nema šanse da zagrejem neizolovanu kuću sa 47C na -15C napolju, a da sistem radi kako treba i da pritom imam prihvatljivu potrošnju energenta. A majstor koji mi je ugradio radijatore po sistemu 90/70 nije majstor već „majstor“ iz prošlog veka! Zaključujem da sam sam kriv, gradio sam prvo krov, pa tek onda temelj, ček da uzmem moj iPhone X pa da se slikam“

Što se tiče opaske da se reklamiraju određene firme, pretpostavljam da sam za HS i sabirnik-razdelnik stavio brend Caleffi, da opaske ne bi ni bilo? Kako god, na forumu postoje ljudi koji su zaduženi za uređivanje istog, pa ako oni imaju nešto protiv (za sada mi se niko nije obratio) izbrisaću određene firme. Iste sam namerno napisao da ljudima koji čitaju temu olakšam da što pre nađu u okruženju onu komponentu koja im treba i koja je najjeftinija, a da im završava posao. Niti imam nešto od toga, niti me interesuje.

Pozdrav svima!

boree
boree's picture
Online
Registrovan dana: 12/11/2012
Poruke:

Bode mu oči što i meni, da je exp posuda sa druge strane mešnog ventila, ona jeste u krugu kotla al baš ne na najboljem mestu.

Parametri raznih korisnika toby kotlova : https://goo.gl/Qphrli by: koyote®

Srkson
Srkson's picture
Offline
Registrovan dana: 10/02/2016
Poruke:

On je napisao "u ispravnom položaju" pa sam komentarisao njen položaj, a ne lokaciju exp. posude.
Moje je mišljenje da je exp. posuda i ispred mešnog i iza mešnog na ispravnom mestu, ali samo da bude pre pumpe, odnosno da bude na njenoj usisnoj cevi.

https://tofp.ru/bs/accessories/the-expansion-tank-of-the-heating-system-...

boree
boree's picture
Online
Registrovan dana: 12/11/2012
Poruke:

Članak ne bih da komentarišem nešto posebno al ima tu i malo lupetanja.
Zašto na "usisnoj" cevi ?

Parametri raznih korisnika toby kotlova : https://goo.gl/Qphrli by: koyote®

Histerezis
Histerezis's picture
Offline
Moderator
Registrovan dana: 21/08/2015
Poruke:

boree wrote:
Zašto na "usisnoj" cevi ?
Valjda je tada pritisak na membranu boce manji (pumpa "vuće" vodu sa te grane pa je i pritisak u njoj manji) nego kad je boca na potisu gde je pritisak na membranu veći (jer pumpa gura vodu u tu granu).

boree
boree's picture
Online
Registrovan dana: 12/11/2012
Poruke:

Promena pritiska u zatvorenom sistemu je po meni zanemarljiva. Ako se pak misli na t koja je u dodiru sa membranom kao što piše u onom članku onda pitam ja kolika je ta "drastična" razlika t u našim sistemima i koliko dugo traje ?

Parametri raznih korisnika toby kotlova : https://goo.gl/Qphrli by: koyote®

Histerezis
Histerezis's picture
Offline
Moderator
Registrovan dana: 21/08/2015
Poruke:

boree wrote:
Promena pritiska u zatvorenom sistemu je po meni zanemarljiva
Nije zanemarljiva! Kod mene kada pumpa radi manometri na potisu i povratu pokazuju razliku od oko 0.3-0.4bar-a (koliko se sećam, baš ću da proverim). U trenutku paljena pumpe kazaljka na povratu opadne a na potisu pokaže veći pritiska od onog koji je u stanju mirovanja.Valjda je to normalna pojava i posledica je napora pumpe.

boree
boree's picture
Online
Registrovan dana: 12/11/2012
Poruke:

Razlika od 0,3 bara je po meni velika, znači da se pumpa muči i da negde ima otpora. Kod mene je beznačajna razlika, možda 0,1bar.

Parametri raznih korisnika toby kotlova : https://goo.gl/Qphrli by: koyote®

Histerezis
Histerezis's picture
Offline
Moderator
Registrovan dana: 21/08/2015
Poruke:

Proverio sam i stvarno mi se napravi razlika od 0.3bar-a u potrošačkom krugu ali je napolju trenutno oko 20C a u krući 25C i sve termoglave su zatvorene. Verovatno pumpa jedino vrti samo kroz izmenjivače na bojlerima. To je kod mene loše odrađeno tj. celokupna instalacija je urađena u jedan potrođački krug). znači na jednom potisu su mi: radijatori, bojleri i podno grejanje. To radi kod mene manje više bez problema ali nije "dobro" i nije ko što treba. Prvo naredno update-ovanje sistema to planiram da razdelim.
Kad pogledam u kotlovskom krugu do AT to se ne dešava. Kad startuje pumpa kotlovskog kruga kazaljka se cimne za oko nepunih 0.1bar i posle se vrati koliko je i bilo u stanju mirovanja.

milan978
milan978's picture
Offline
Registrovan dana: 24/02/2017
Poruke:

Da,komentarisao sam polozaj montiranja.Zbog ovoga: praksa je pokazala da je bolje sa ventilom za vazduh u donjem polozaju , jer u slucaju busnosti gumene membrane lako je ustanoviti defekt.kada se stisne ventil umesto vazduha izadje voda. Teorija je super ali praksa je praksa. Sto se tice Exp posuda sa nogama....danas se stvari prave da crknu,tu je zarada.
A to "Cekaj malo kud srljam..." ovo je Srbija a ne Nemacka.
Ekspanziona ide do kotla na hladnoj ,a zastitna grupa na kotao.Ali ne pravo u kanalizaciju jer se moze desiti da i ne primetimo da je kotao prokuvao jer je otislo u kanalizaciju i automatski se dopunio sistem.

Ko razmislja - shvatice .

Grejac
Grejac's picture
Offline
Registrovan dana: 12/02/2010
Poruke:

Posuda Gorenje 40litara prikljucak dole. 30 godina na sistemu. Ne filozofirajte oko nebitnih stvari. Na ovoj slici posuda je na pogresnom mestu. Ekspanziona posuda se postavlja na povratnu cev izvora toplote (kotla), bez zapornih elemenata sa cevnim prikljuckom dimenzionisanim po zapremini posude i sistema. Na tzv sigurnosnom vodu. I za posudu je bolje da prikljucak bude sa donje strane, jer u slucaju poroznosti membrane vazduh ostaje zarobljen u gornjoj zoni posude. Kada je na gore, sav vazduh iz posude odlazi u sistem. Drugo, veoma vazna stvar, pritisak vazduha se kontrolise jednom godisnje. A posuda se po ravilima menja na svakih 5 godina. Venitl sigurnosti na 2, a ako je bazdaren, na 3 godine se bazdari ponovo.
Kod sistema gde nije dozvoljen prodor kiseonika, posuda se naduvava azotom. Sto isto preporucujem i za obicne sisteme.

Astrea
Astrea's picture
Offline
Registrovan dana: 25/04/2010
Poruke:

Znači to mu dođe kao plansko održavanje (umesto havarijskog) ... da li to podrazumeva zamenu kompletne posude ili samo gumene membrane.

Nisam dovoljno bogat da kupujem jeftine stvari

milan978
milan978's picture
Offline
Registrovan dana: 24/02/2017
Poruke:

" Posuda Gorenje 40litara prikljucak dole. 30 godina na sistemu. Ne filozofirajte oko nebitnih stvari.... A posuda se po pravilima menja na svakih 5 godina."
Hm Hm. A sta reci...Kako tumaciti...
Znam da je Grejac dobar majstor ali kada se dele saveti javno onda treba malo obratiti paznju sta se "prica".
Ovo je Srbija,para nema ,grejati se mora,polovnih Exp posuda ima na prodaju za koje se nezna kakve su....covek moze da je kupi misleci da tu nemoze da pogresi.
Kupio covek polovnu kucu za 10000e,ima malu decu,za 500-600e moze da uvede polovno grejanje.Polovan kotao,polovna pumpa,polovna Exp posuda,polovni radijatori,poznanik zna da zavaruje-hartletuje...Eto grejanja. Kakva izolacija 2000e,prozori 1000e i ostale price iz Nemacke.Deset puta vise ljudi samo cita ovaj sajt nego sto ima onih koji nesto i napisu ili pitaju.

Ko razmislja - shvatice .

Srkson
Srkson's picture
Offline
Registrovan dana: 10/02/2016
Poruke:

Ja bih se ovde saglasio sa mišljenjem kolege Histerezisa bez obzira što su oscilacije radnog pritiska zaista zenemarljive kako boree kaže. Postavljanjem ekspanzione posude na usisu pumpe u kotlovskom krugu ostvaruje se vakuumski efekat koji rasterećuje membranu ekspanzione posude od neželjenih oscilacija radnog pritiska. Na tom mestu, uslovno rečeno, na kraju grejnog kruga na usisu pumpe te oscilacije su najmanje, te i sama membrana u ekspanzionoj posudi ne poprima velike promene pritiska i nema njenog preteranog treperenja i zamora materijala.
Inače kod svih integrisanih kotlova u kojima imate ugrađenu pumpu i ekspanzionu posudu, ta ekspanziona posuda je uvek montirana na usisu pumpe, odnosno odmah posle otvora za povratnu cev na kotlu.

Histerezisu savetujem da na kraju grejne sezone skine sve termoglave sa svih radijatora, a da ih na početku nove vrati.

„Nije ovo Nemačka, ovo je Srbija“ – ja sam mišljenja da je baš tu naša najveća greška u razmišljanju i mentalitetu. Umesto da počnemo od baze, osnove, mi počinjemo od kraja, zato sam i pomenuo da taj neki naš čovek ima iPhone X, ali mu je sistem grejanja od pre 50 godina, a izolacija mu je misaona imenica.

milan978
milan978's picture
Offline
Registrovan dana: 24/02/2017
Poruke:

Potpuno se slazem da je nas mentalitet i nacin razmisljanja "Lako cemo" nas najveci problem i razlog zasto smo tu gde smo.I da je izolacija podjednako bitna i ,ustvari, integralni deo necega zvanog Grejanje. Ali mora se imati realnost na umu.

Ko razmislja - shvatice .

boree
boree's picture
Online
Registrovan dana: 12/11/2012
Poruke:

Kod kompaktnih kotlova (kao i kod svih ostalih) na izlazu prvo treba da ide sigurnosna grupa pa sve ostalo, zato se i ne stavlja na taj vod exp posuda. Velika oscilacija u pritisku ne valja čitavom sistemu, ne samo exp posudi, tu je i pumpa ,koja između ostalog može da pravi tu razliku ako je predimenzionisana. Zato su i izmišljene pametne pumpe , da se prilagođavaju stanju sistema. Voleo bi da neko ko ima pametnu pumpu kaže kolika mu je razlika u pritisku .

Parametri raznih korisnika toby kotlova : https://goo.gl/Qphrli by: koyote®

Srkson
Srkson's picture
Offline
Registrovan dana: 10/02/2016
Poruke:

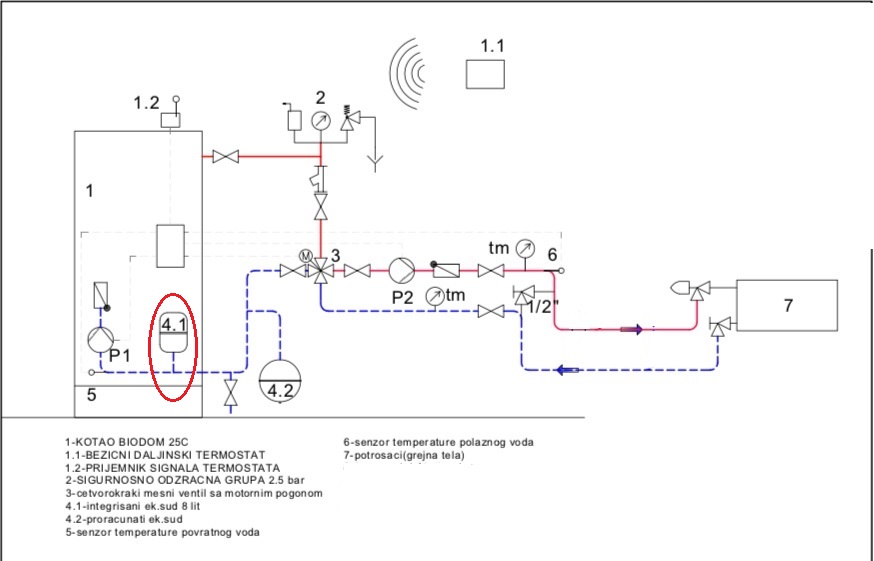

O ovoj poziciji ekspazione posude (4.1 na shemi) kod integrisanih-kompaktnih kotlova sam pisao.

  • biodom_shema_sa_cetvorokrakim_ventilom.jpg
boree
boree's picture
Online
Registrovan dana: 12/11/2012
Poruke:

Znam, na to sam i mislio. I opet , ta pozicija je bolja zbog eventualnee havarije i vazduh opet ostaje zarobljen i exp posuda i dalje radi svoj posao.
Nemoj se hvatati za onaj članak, već sam rekao ima tamo pogrešnih stvari i sistema koji nisu kao naši i ne može se primenjivati baš sve, uostalom ja ni autora ne vidim da negde piše.

Parametri raznih korisnika toby kotlova : https://goo.gl/Qphrli by: koyote®

milan miki
milan miki's picture
Offline
Registrovan dana: 26/01/2019
Poruke:

Moze li mi neko reci ,kako se pravilno montira ekspanzioni sud?
Da li prikljucak na njoj treba da bude okrenut na gore ili dole ?
Video sam oba nacina pa me zanima da li je to svejedno?

alek.petro
alek.petro's picture
Offline
Registrovan dana: 11/04/2012
Poruke:

Miki,
u grejnom sistemu je kotao jedini koji moze da izazove diletaciju vode stim i promenu pritiska koji ti zelis kompeovati-sto znaci posudu treba staviti najblize kotlu-jedna bitna stvar je da u liniji posude nema cirkulacije i treba je obezbediti od zaledjivanja-kod blok kotlova nema te bojazni pa je svejedno da li ces staviti na potis ili povrat-ovo napominjem jer ima raznih kotlarnica-polozaj posude je manje bitan -grejac je u pravu kad kaze otice vazduh ali ces i ranije da primetis da je membrana propusna
zanimljivo mi je da se bunite sto pumpa pravi razliku pritiska od 400mmbar-a pri zatvorenim termo glavama ako je pumpa naprimer od 600 mmbar-a to je u njenom opsegu i nije preopterecena inace bi morao da ugradi prestrujni venil -posto histerezis ima pumpu u kotlovskom delu koja mu obebedjuje konstantan protok prestrujni mu netreba-ako pumpa nepravi nikakvu razliku postoji mogucnost da u nekim delovima sistema nema dovoljan protok
e sad ako neko ima mesne ventile pa jos vodjene elektronikom i sobnim termostatima cemu onda termo glave?

pzec
pzec's picture
Offline
Registrovan dana: 10/01/2019
Poruke:

@srkson
Tema se mogla nazvati "Hidraulične šeme grejnih sistema!" jer se na istoj mogu pojaviti i sheme koje nisu ispravne. Ispravno nije potrebno, to je moje mišljenje.

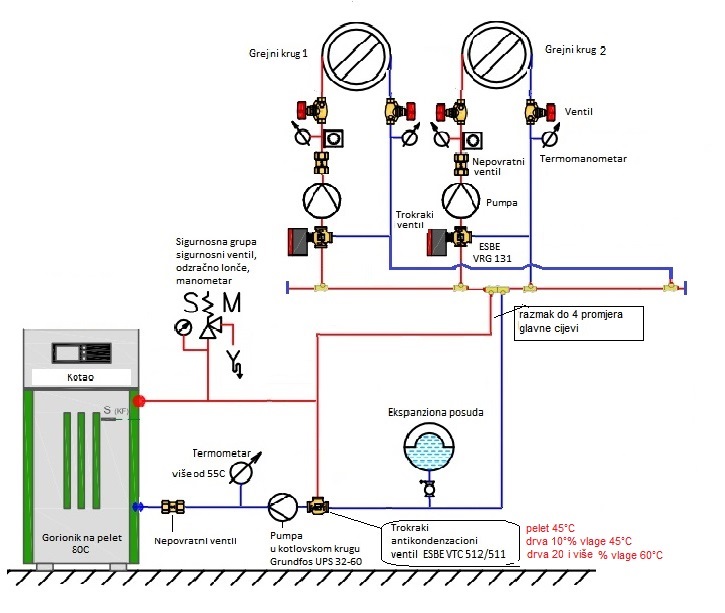

Prikazana shema je ispravna što se tiče povezivanja. Moguće riješenje je i bez hidraulične skretnice i razdjelnika koji je samo za 2 kruga.
Spajanjem po shemi koju sam modificirao ništa se ne gubi na funkcionalnosti i hidrauličnoj ispravnosti. Mora se poštivati pravila koja važe za spojeve prikazane na shemi.
Oko posude i mjesta spajanja iste treba poštivati pravila
1. obavezno na usisnu stranu pumpe, da spriječi moguću pojavu zračnih mjehurića i kavitacije u sistemu grijanja
2. poništava se razlike tlaka koji stvara svaka pumpa.
Malo se piše i prikazuje spajanje bojlera za sanitarnu vodu u sistem grijanja što predstavlja puno veći problem od spajanja radijatora. Kako bi na postavljenu shemu dodao bojler, možeš nacrtati pa prikaži. Neke izmjene za VTC 512 napisano na shemi.
Shema kako bi moglo bez skretnice i razdjelnika

  • hidraulicna-sema-za-dva-kruga-grejanja-pz.jpg
Valdom
Valdom's picture
Offline
Registrovan dana: 15/12/2018
Poruke:

Da li neko moze da objasni najosnovniju i ispravnu hidraulicnu instalaciju kotao na cvrsto gorivo i radijatori, bez sobnog termostata, bez automatike i motornog pogona mesnog ventila, bez bafera, samo da ima termostatski mesni ventil kao zastitu od kondeza i termostatske ventile na radijatorima i sve ono sto smatrate da je obavezno. Znam da je ovo odavno prevazidjeno, ali mislim da vi valjalo da vidimo kako izgleda i osnovna skolska varijanta a ne samo napredna. Hvala unapred.

Srkson
Srkson's picture
Offline
Registrovan dana: 10/02/2016
Poruke:

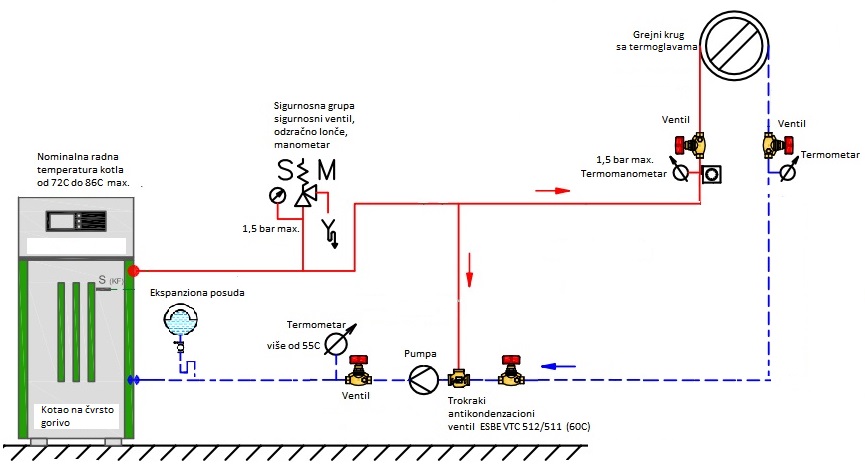

Evo nabrzaka takve šeme, mada je i takva šema misaona imenica za "majstore" starog kova! Takvi i dan danas ne znaju šta je to antikondenzacioni ventil!

  • hidraulicna_sema_sa_jednim_krugom_grejanja.jpg
Valdom
Valdom's picture
Offline
Registrovan dana: 15/12/2018
Poruke:

Hvala Srkson, a sta mislite o semi koja ima na youtube, evk linka, u cemu je razlika?

https://um.youtube.com/watch?v=Q3Dk7lQIdrw

U potpunosti se slazem s vama za majstore, mislim da kada bi oni citali neke vase konverzacije ovde na forumu da im nista ne bi bilo jasno.

Samo jedno pitanje u vezi prilozene seme, (ja znam da se nerazumem zato pitam), vidim da niste stavili nepovratni ventil kod pumpe, jel to slucajno ili namerno? Posto ste na drugim slozenijim semama to stavljali? Pozdrav

Histerezis
Histerezis's picture
Offline
Moderator
Registrovan dana: 21/08/2015
Poruke:

Stvarno čemu služi onaj bajpas i pumpa u radijatorskom krugu na šemi na linku koji je Valdom okačio? Šta se dobija njihovim dodavanjem?
Interesentan im je kanal na youtube. Možda je ovaj klip ilustrativniji u smislu "od jeftinog ka skupljem" "od osnovnog ka boljim performansama".
https://youtu.be/kdicDqX7sug

pzec
pzec's picture
Offline
Registrovan dana: 10/01/2019
Poruke:

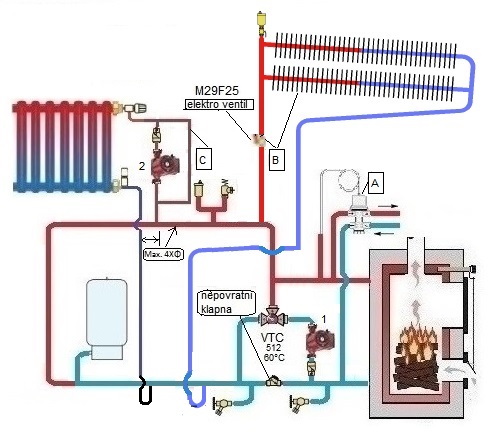

Za izvedbe kotlovnice sa kotlom na kruto gorivo treba predvidjeti mogućnost nestanka struje i prema tome i zaštitu kotla.
Za modernu izvedbu sa zaštitom i najmanje 2 pumpe koja može raditi bez spremnika AT.
Zaštita A, izvodi se kod kotlova na kruto gorivo ako nema zaštite B ili C. Ne smeta ako postoji i B ili C.
Ako postoji mogućnost da su radijatori viši od kotla onda je zaštita C dovoljna, A i B ne treba izvoditi.
Ako nema mogućnosti za izvedbu C onda je obavezna B bez obzira da li ima ili nema A.

  • cgn19-bsoi.jpg
Valdom
Valdom's picture
Offline
Registrovan dana: 15/12/2018
Poruke:

pzec wrote:
Za izvedbe kotlovnice sa kotlom na kruto gorivo treba predvidjeti mogućnost nestanka struje i prema tome i zaštitu kotla.
Za modernu izvedbu sa zaštitom i najmanje 2 pumpe koja može raditi bez spremnika AT.
Zaštita A, izvodi se kod kotlova na kruto gorivo ako nema zaštite B ili C. Ne smeta ako postoji i B ili C.
Ako postoji mogućnost da su radijatori viši od kotla onda je zaštita C dovoljna, A i B ne treba izvoditi.
Ako nema mogućnosti za izvedbu C onda je obavezna B bez obzira da li ima ili nema A.

Pzec mozete li malo plasticnije objasniti vasu semu za mene koji sam laik, nisam siguran da sam vas razumeo sa ovim a, b, i c varijantama.

Jel znaci da ako su kotao i radijatori u ravni onda je dovoljna zastita a s klasicnim sigurnosnim ventilom termickim oticanjem. Jel onda ne trebaju dve pumpe?
