Presa za pelet

1871 poruka / 0 new
Poslednja poruka
nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

pozdravljam i pitam za savjet u fazi sam izrade prese za pelet (drvene granule za lozenje) manjeg kapaciteta i majstor strugar koji mi pravi dijelove me baca u nedoumicu, predlaze mi da umjesto reduktora prenos snage i redukciju brzine sa elektro motora radim sa lancem pa sam malo zbunjen on tvrdi da nema problema zbog male brzine okretaja na presi (200-300o/min)
motor za pokretanje je 5,5 kw 1420 o/min, sa motora prenos je remen do osovine koja smanjuje obrtaje i prenosi i prenosi na lanac ( neke oznake 12 G) koji smanjuje obrtaje na potreban broj.
Inace po mom projektu imao sam namjeru da stavim puzni reduktor na sto mi je takodje rekao da ti reduktori kao nisu pouzdani znaju da zakuju
Savjeti i ideje dobro dosle
Hvala

zok
zok's picture
Offline
Registrovan dana: 14/12/2011
Poruke:

Pužni reduktor ti je zakon samo ako ne podbaciš u dimenzioniranju. Zupčanici se kupaju u ulju i to ti traje...a lako i povoljno se nađe polovan.
Lanac je ok ali vjerovatno nije jeftin, pa izrada lančanika, termička obrada, treba često podmazivanje izvana pa razbacuje tu mast, mogućnost pucanja, treba zaštitu...
Nije li ti bilo jednostavnije bez te remenice, (pa još lanca)...samo motor sa reduktorom?
Baš me zanima koliko će te koštati izrada?

...majstore, može pivo?

nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

nista jos od reduktora dok ne pronadem odgovarajuci uradio sam dvostepenu redukciju sa klinastim kaisevima 17-ka kais pa cemo da vidimo sta sam napravio imam jos par sklopova da uradim pa da namontiram svi ti radovi na redukciji sukostali 150 eura

ognjeni_zmaj
ognjeni_zmaj's picture
Offline
Moderator
Registrovan dana: 13/09/2009
Poruke:

Jeli to "presa" sa matricom i dva ožljebljena trkača?Koliki broj obrtaja "gađaš" na izlazu?

Ve-ka majstor, popravlja sve osim karaktera-nema delova(Ve-ka nije kvalifikacija nego skraćeno ime)
https://www.facebook.com/cepacizadrva1/

nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

jeste presa je sa fiksniranom matricom precnika 250 x 45 mm a valjci pokretni 130x40mm se rotiraju na osovini, bit ce slika danas sam zavrsio i posljednje sklopove kod tokara, sutra pravim sasiju pa testiranje da vidimo sta sam napravio, a sto se obrtaja tice dobio sam dvije brzine 346 i 281 o/min

ognjeni_zmaj
ognjeni_zmaj's picture
Offline
Moderator
Registrovan dana: 13/09/2009
Poruke:

Slikaj,baš me zanima.

Ve-ka majstor, popravlja sve osim karaktera-nema delova(Ve-ka nije kvalifikacija nego skraćeno ime)
https://www.facebook.com/cepacizadrva1/

nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

neznam hoce li biti u redu da nastavim na ovoj temi ili da postavim pod novim naslovom gdje ce biti i slika posto sam ovu temu otvorio samo zbog nedoumice oko redukcije sto vise nije ni bitno inace sasiju sam skrojio danas 600 x 900 x600 mm visine koristim kvadratnu cijev 60 x 60 x 3 mm mislim da ova dimenzija cijevi zadovoljava masi sklopova i stabilnosti prilikom okretanja glave sa rotirajucim valjcima.

nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

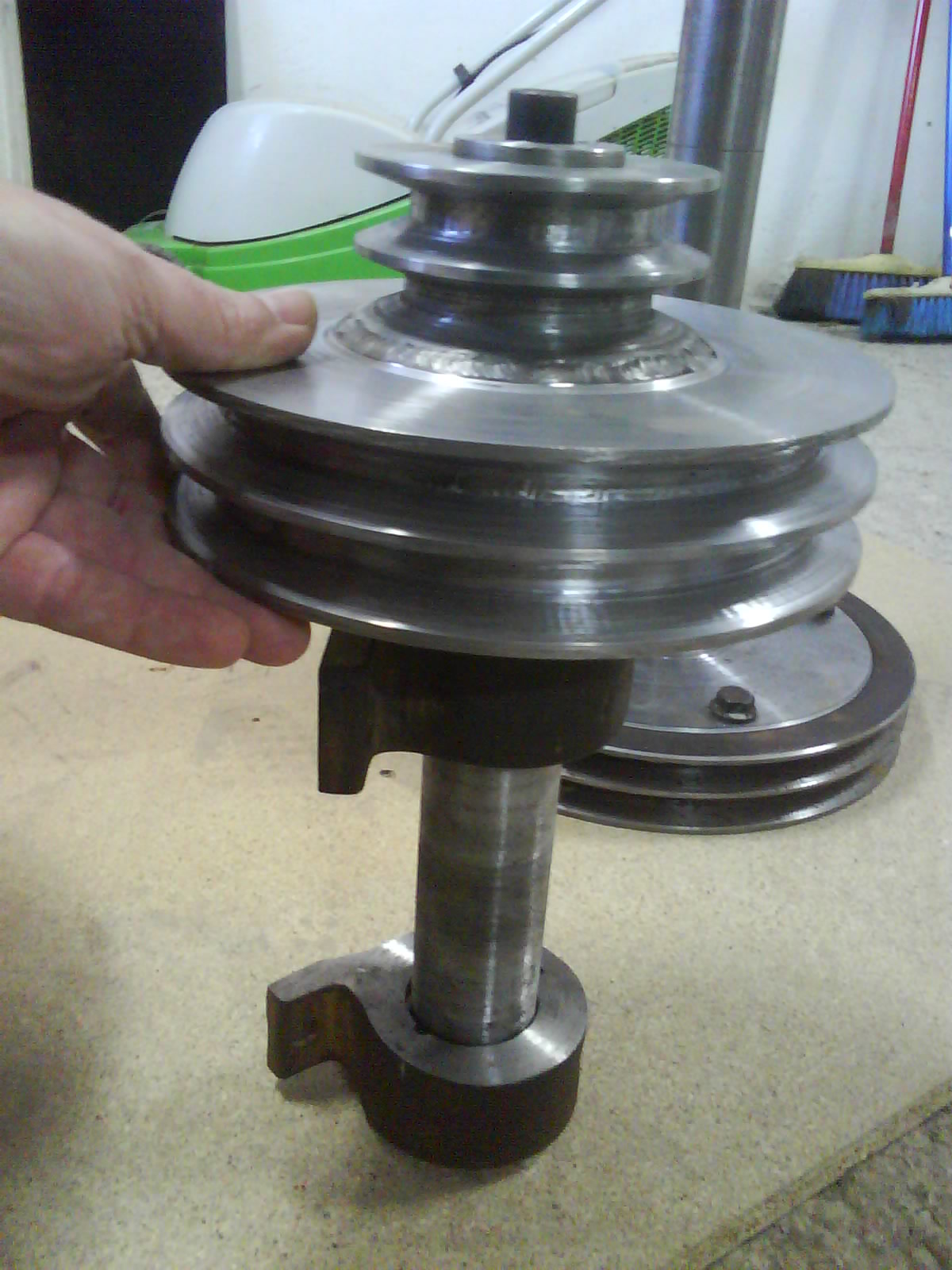

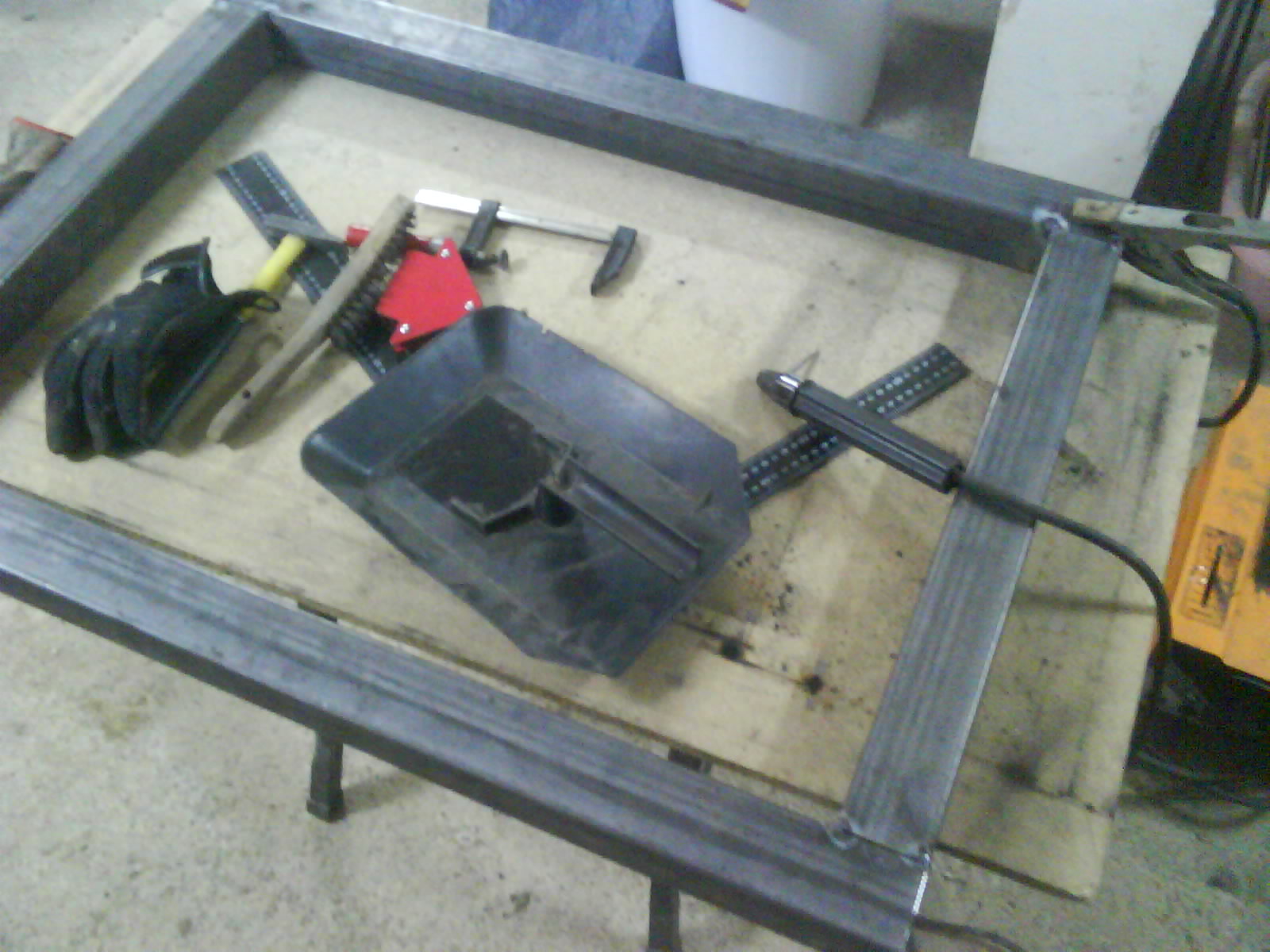

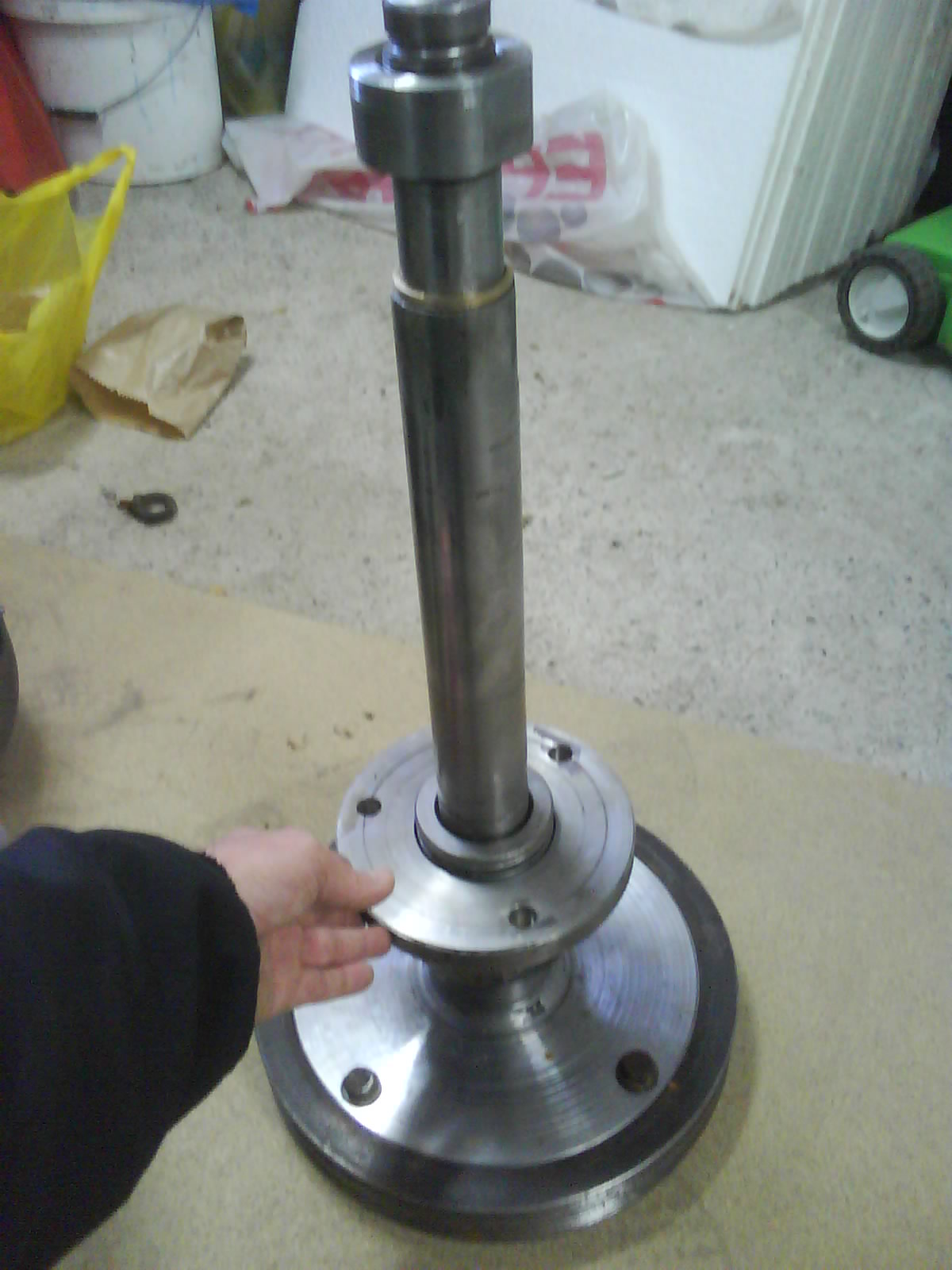

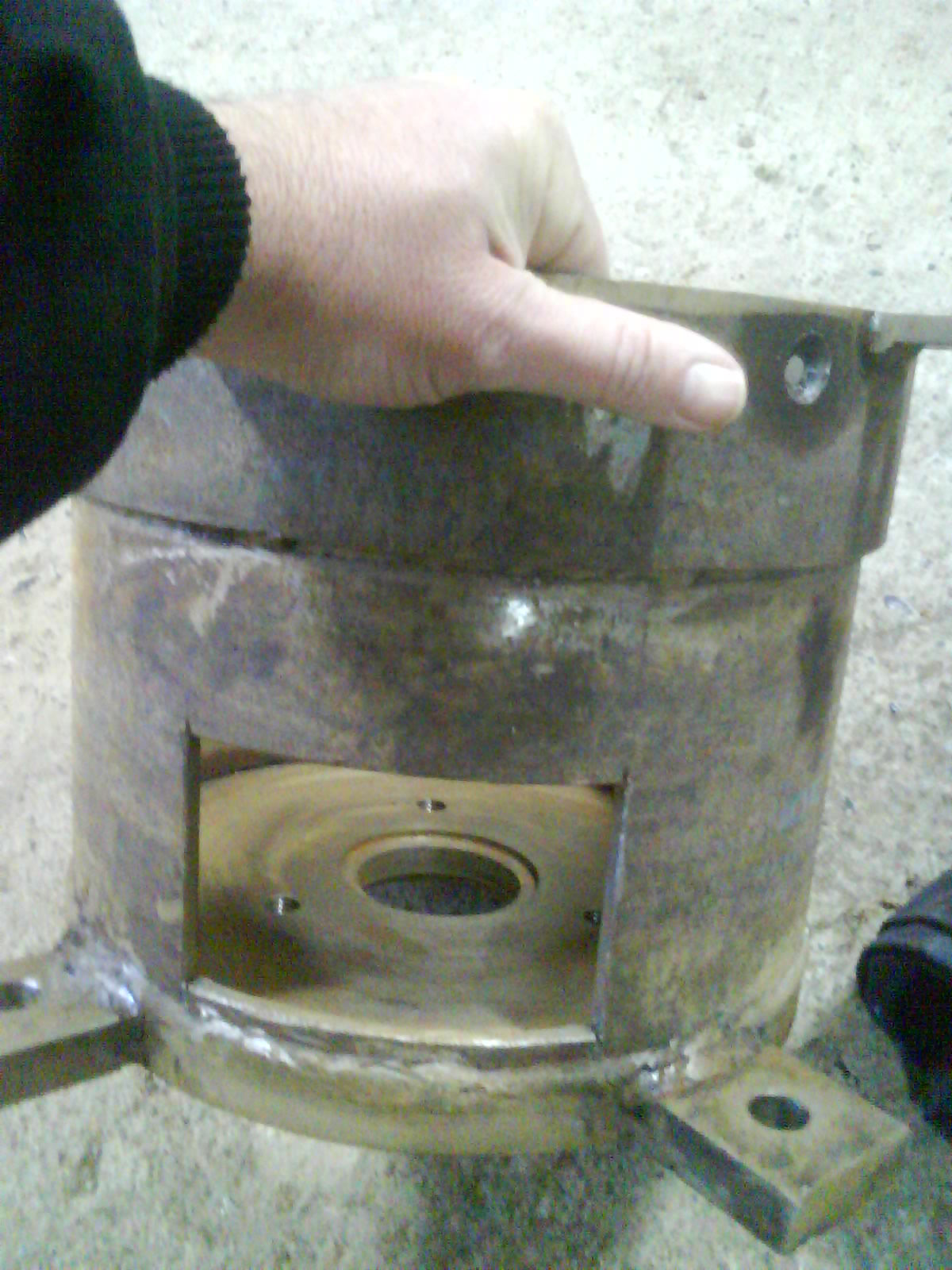

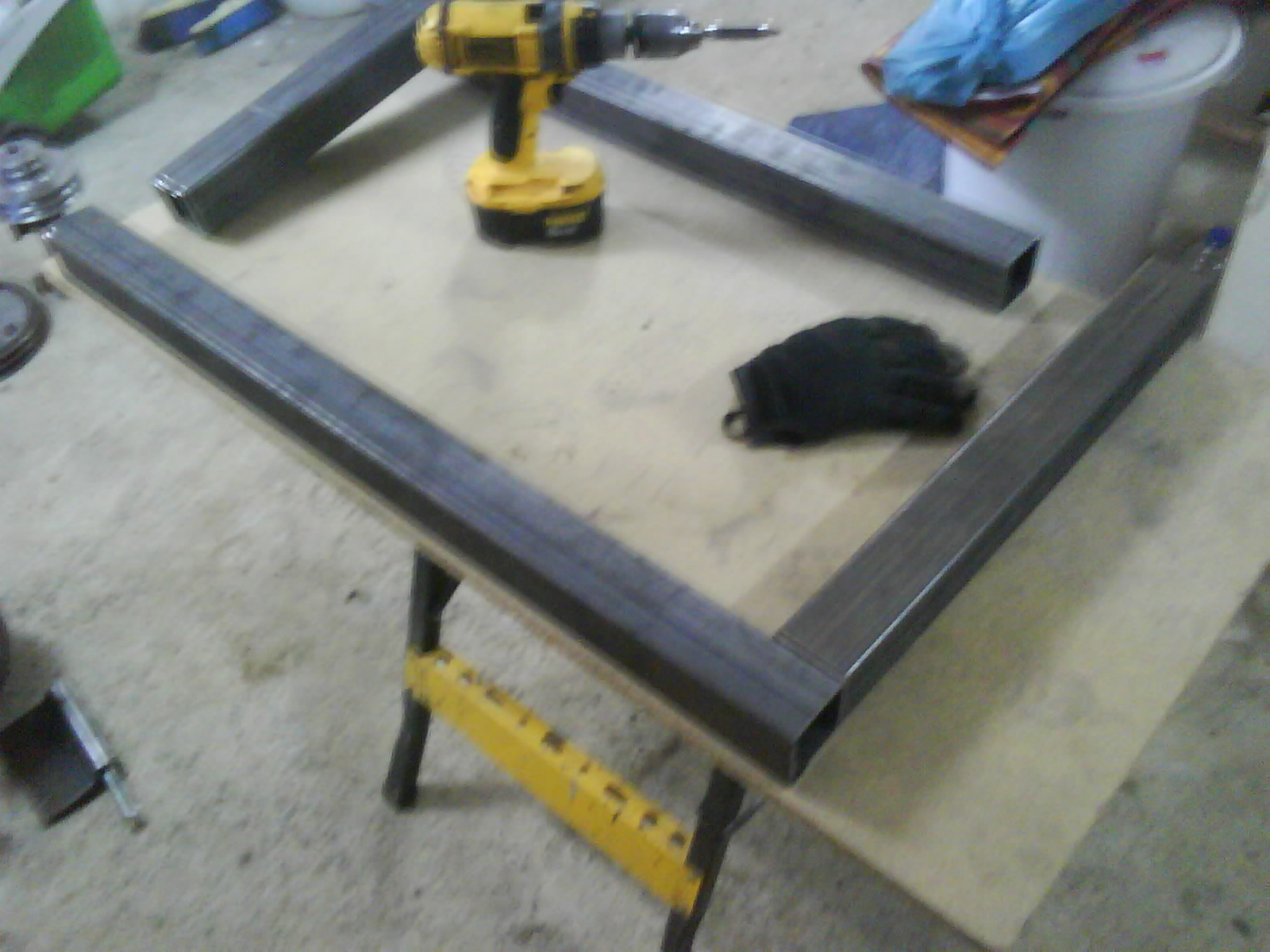

nesto sam danas uradio na ovom mom patentu, sasiju skrojio i povario, ide sporo jer nisam imao plan niti mjere za sasiju pa sam u pokrretu sve izradivao i doradivao ali ide polagano imam par slikica elemenata koje sam odradio kod mog tokara pa cu da postavim

  • photo_0286.jpg
  • photo_0287.jpg
  • photo_0288.jpg
  • photo_0289.jpg
  • photo_0290.jpg
  • photo_0291.jpg
  • photo_0292.jpg
  • photo_0293.jpg
ognjeni_zmaj
ognjeni_zmaj's picture
Offline
Moderator
Registrovan dana: 13/09/2009
Poruke:

Vidim ja da ti to "pismeno"radiš i da ćeš se ako bog da ogrejati ako ne ove zime onda sledeće sigurno.
Sve u svemu,ništa bez strugara(a taj sam)
Interesuje me koji je materijal korišćen za izradu matrice i trkača i da li je rađena neka termička obrada a ako jeste na koliko rokvela tvrdoće?
Možda je previše pitanja,nije pod moranje da odgovoriš,samo napred!

Ve-ka majstor, popravlja sve osim karaktera-nema delova(Ve-ka nije kvalifikacija nego skraćeno ime)
https://www.facebook.com/cepacizadrva1/

nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

Ma ne uopste samo kada imam vremena nije tesko tipkati jedino sto mogu jeste da zaboravim slikati po etapama jer sam radim a bogami svaki komad je 20 kg pa do 50, ovako za matricu,valjke, glavu za valjke , osovinu, kuciste, sve osim remenica i jos par sitnica, sam kupovao celik C.4732 naravno kad testiram i sve dovedem u red odnijet cu na cementaciju 12 lezajeva raznih namjena i oblika. izmijenjao sam prvobitne nacrte po nekoliko puta tako da cu kada je sklopim i testiram sve ponovno rastaviti na svaki djelcic da premjerim i korigujem nacrte jer sve sam smisljao vjerute vrlo malo se moze pronaci informacija a nikakve dokumentacije za ove masine.

nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

naravno samo da najavim sljedece projekte koji idu uz presu mlin za drvo sa usitnjivacem i cilindricna susara nadam se da cu privuci jos komentara koji vec imaju nesto slicno ili imaju ideju koju bi rado podijelili, ja vec imam spremljene skice i za njih ali nemoze se sve stici narocito kada je tesko pronaci materijal ok ja se raspisao ko pravi

ognjeni_zmaj
ognjeni_zmaj's picture
Offline
Moderator
Registrovan dana: 13/09/2009
Poruke:

Da li su rupe na matrici konusne?

Ve-ka majstor, popravlja sve osim karaktera-nema delova(Ve-ka nije kvalifikacija nego skraćeno ime)
https://www.facebook.com/cepacizadrva1/

nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

rupe sam busio sa 6 mm i frezenkovao sa 7,3 mm u dubinu 1 mm ali mislim da cu morati da idem sa ostrijim uglom i malo dublje i do 3 mm, sa druge strane sam uradio istu obradu da pokusam sa dvostranom matricom ali ako budem imao problem sa prolaskom presovanog materijala morat cu sa donje strane prosiriti nekih 15-ak mm, to je bio prvobitni i plan ali sam predpostavio da mogu koristiti matricu sa obje strane. Inace ove kineske sto su na nasem trzistu su ljevane od otpadnog materijala bez ikakvog kvaliteta i zato im je rok upotrebe 200 radnih sati jer se valjci i matrica medusobno dodiruju sto je kod ove moje zazor 0,3 - 0,5 mm naravno moze se podesavati napravio sam podloski razlicitih debljina, primitiva zasada ali radi jos uvijek. Njemacka firma Kahl proizvodi prese i pelet, pa odprilike sam isao prema njihovoj recepturi da probam navuci 2000 radnih sati po matrici, nije bas jeftina da se uradi ja opet navalio na ova slova ..

nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

jos nisam stigao do struje tj prikljucivanja motora pa me zanima koji kabal i sklopku da koristim na ovom motoru od 5,5 kw 380v jer nisam tu bas nesto strucan u proracunavanju ali mogu to sam uraditi ako dobijem upute

rotoks
rotoks's picture
Offline
Registrovan dana: 29/05/2010
Poruke:

robusno deluje mašina.
inače struja će tu biti najmanji problem
na tablici motora ti piše struja u A.
u svakom slučaju je oko 10A što znači da ti je dovoljan kabal od 5 x 2.5mm2 (kao za šporet)
isto se odnosi i na sklopku, tj ako stavljaš DM ona se podešava prema struji a ako želiš komande tasterima onda bimetal prema struji a kontaktor za red veličine veći.

nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

e hvala pise na motoru 11,6 A , a sta bi bilo bolje da stavim za ukljucivanje

ognjeni_zmaj
ognjeni_zmaj's picture
Offline
Moderator
Registrovan dana: 13/09/2009
Poruke:

DM sklopku 10-16 ampera

Ve-ka majstor, popravlja sve osim karaktera-nema delova(Ve-ka nije kvalifikacija nego skraćeno ime)
https://www.facebook.com/cepacizadrva1/

baranjac
baranjac's picture
Offline
Registrovan dana: 16/02/2009
Poruke:

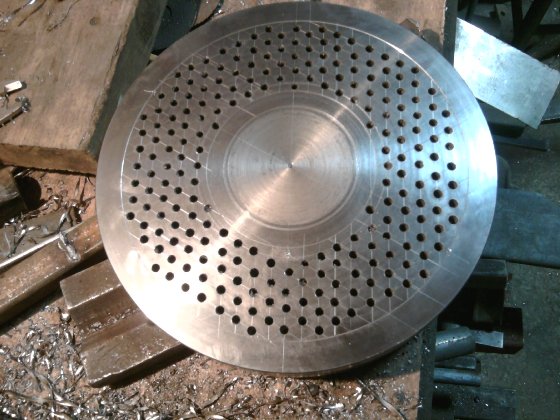

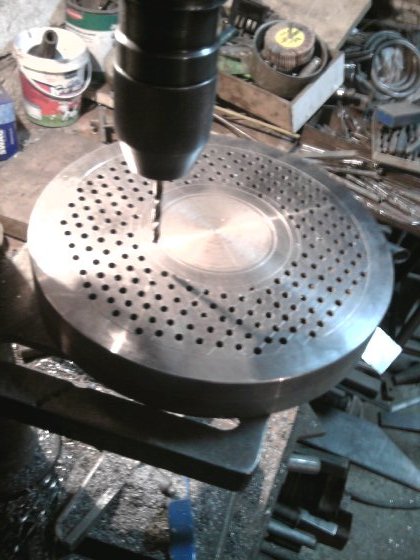

nedim-e, za svaku pohvalu i ja sam jesenas počeo nešto slično ali malo prostija varijanta, matrica sam oradio od OCR-a 12 kao i trkače rupe sam bušio sa 6 mm nabavio sam konusni razvrtač pa ću sa njime da uradim rupe a potom da te iste rupe ispoliram pa kada termički obradim još jedno poliranje da se skine cunder, ulaz sam frezenkovao sa 9 mm ito 1,5 mm razmak između rupa je takođe 9 mm mislimda je kod tebe malo veći razmak pa će tu da ti stvara otpor kod mene se rupe u gornjoj zoni maltene sastaju evo kako je to izgledalo kada sam bušio rupe:

  • fotografija0274.jpg
  • fotografija0277.jpg
ognjeni_zmaj
ognjeni_zmaj's picture
Offline
Moderator
Registrovan dana: 13/09/2009
Poruke:

Baranjac,i ti si od "svakog stvora"...

Ve-ka majstor, popravlja sve osim karaktera-nema delova(Ve-ka nije kvalifikacija nego skraćeno ime)
https://www.facebook.com/cepacizadrva1/

nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

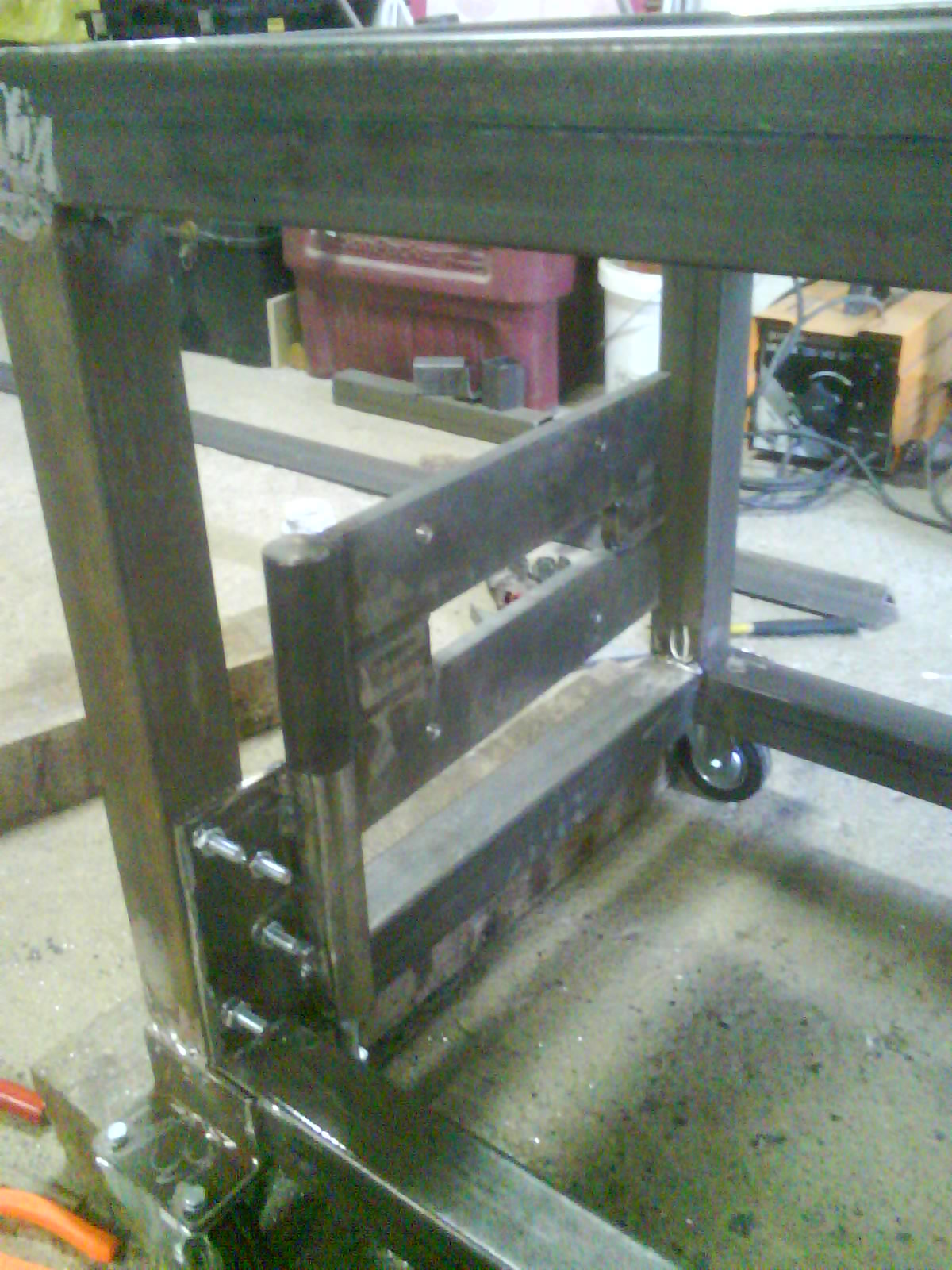

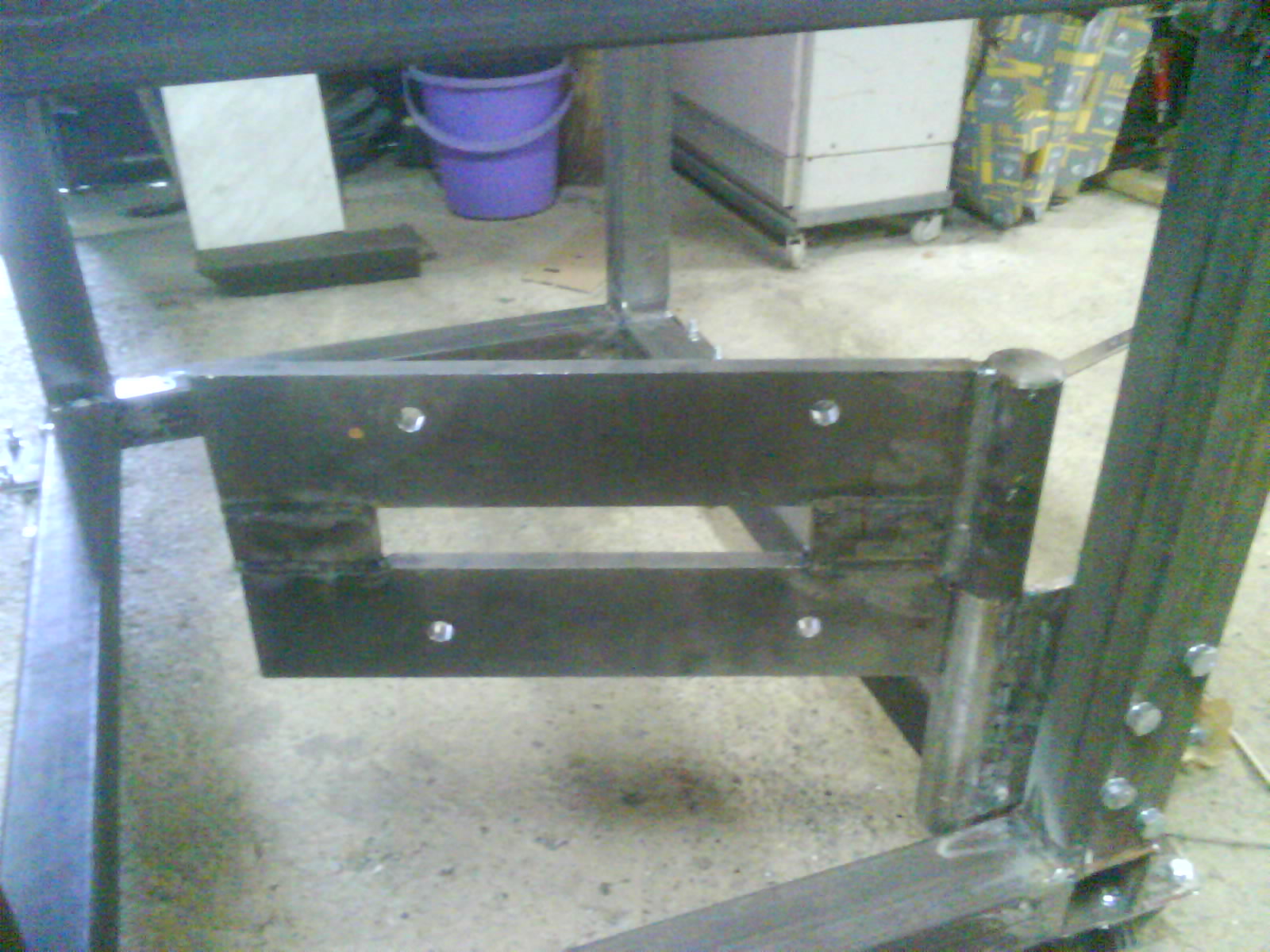

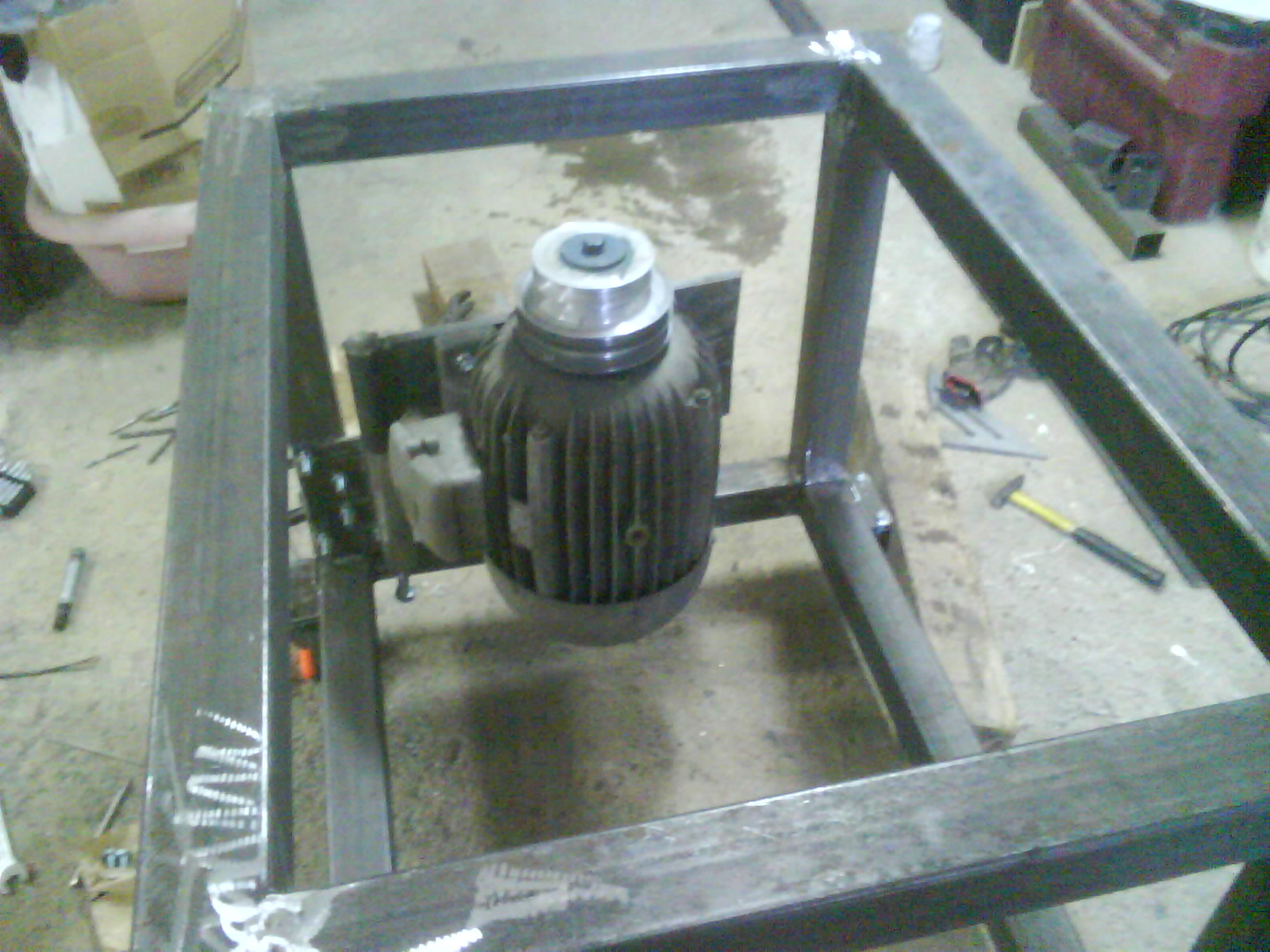

drago mi je vidjeti razvoj bio-teme, Baranjac koja je debljina materijala na matrici ja sam isao na 45mm jer po kazivanju da bi materijala koji se presuje imao sto veci put sabijanja. a znas sta nisam niti ja bas zadovoljan rasporedom rupa na svojoj ploci tako da cu nabaviti drugi komad pa poceti pripremu za zamjensku matricu samo treba imati bolji podeoni krug, ovo kako sam ja radio bilo je pjeske sa sestarom tako da su rupe poredane u krug madjutim problem je sto sam prenosio isti broj rupa na svaki sljedeci vanjski krug koji je veceg obima gdje dobijam povecanje razmaka izmedu rupa sto cu morati korigovati na sljedecoj matrici. Inace i na ovoj nisam uradio dovoljnno frezenkovanje na rupama sto se da popraviti sa 8,5 ili kao sto si ti uradio sa 9 mm jedino sto ce mi na vanjskim rupama da "izviruje" to prosirenje po 0,5 mm ali kao sto rekoh pocetak pa ce biti mana ii nedostataka ali otklanjat cemo ih, jucer sam zavrsio glavninu sasije i postavio motor na mjesto eto i tu sam morao prepravljati sarku na nosacu motora i zadovoljan sam

  • photo_0294.jpg
  • photo_0295.jpg
  • photo_0296.jpg
nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

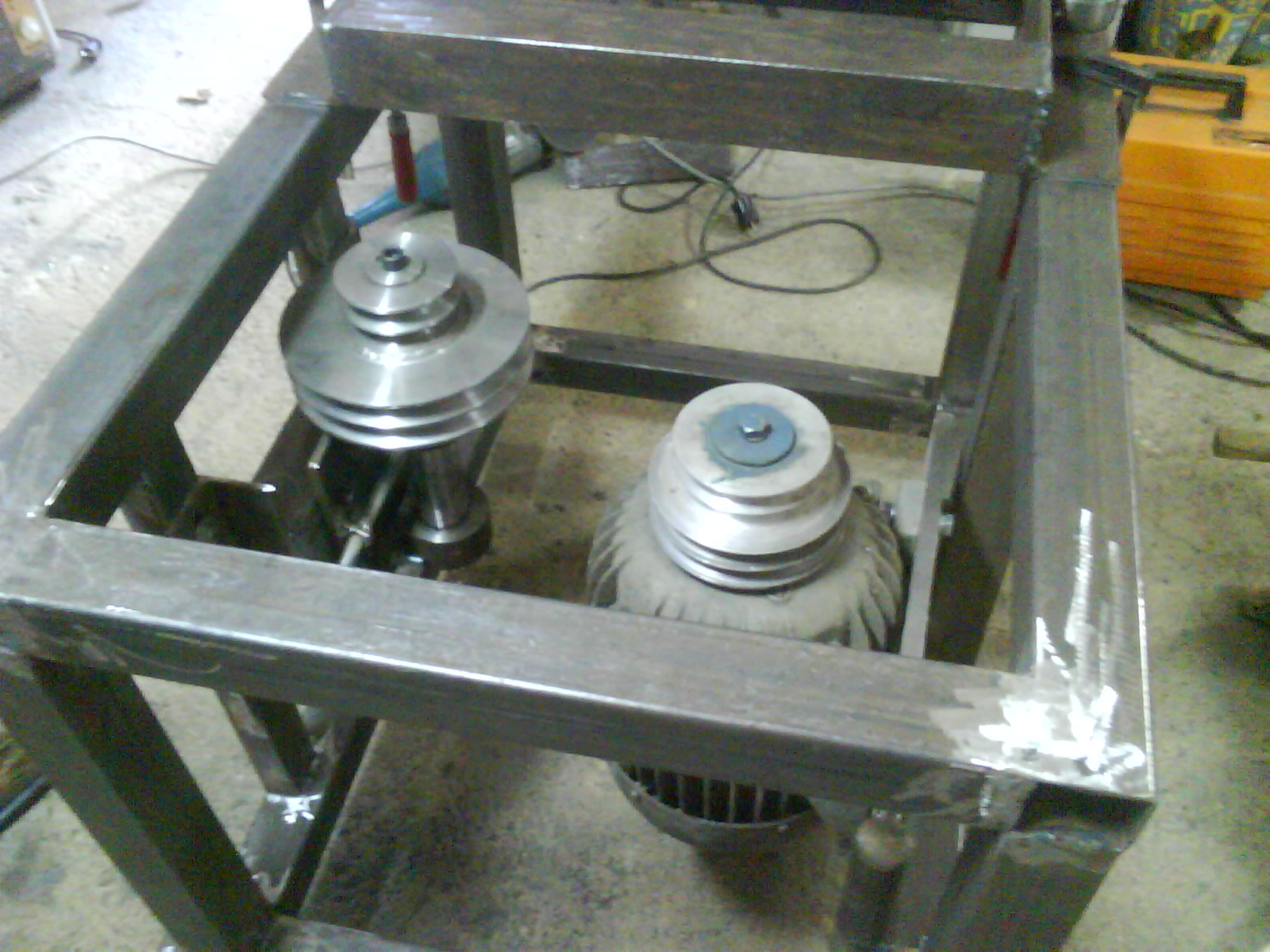

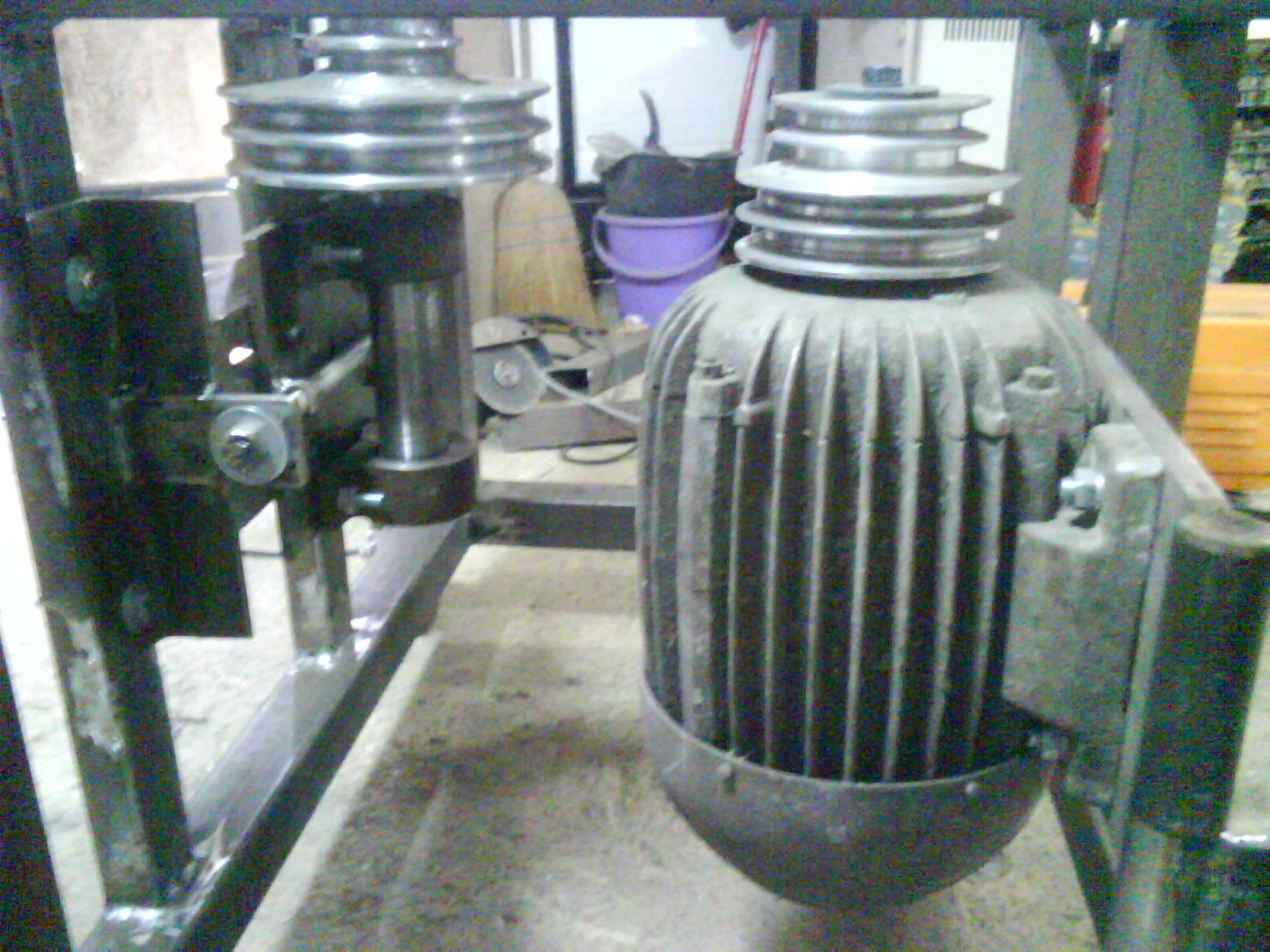

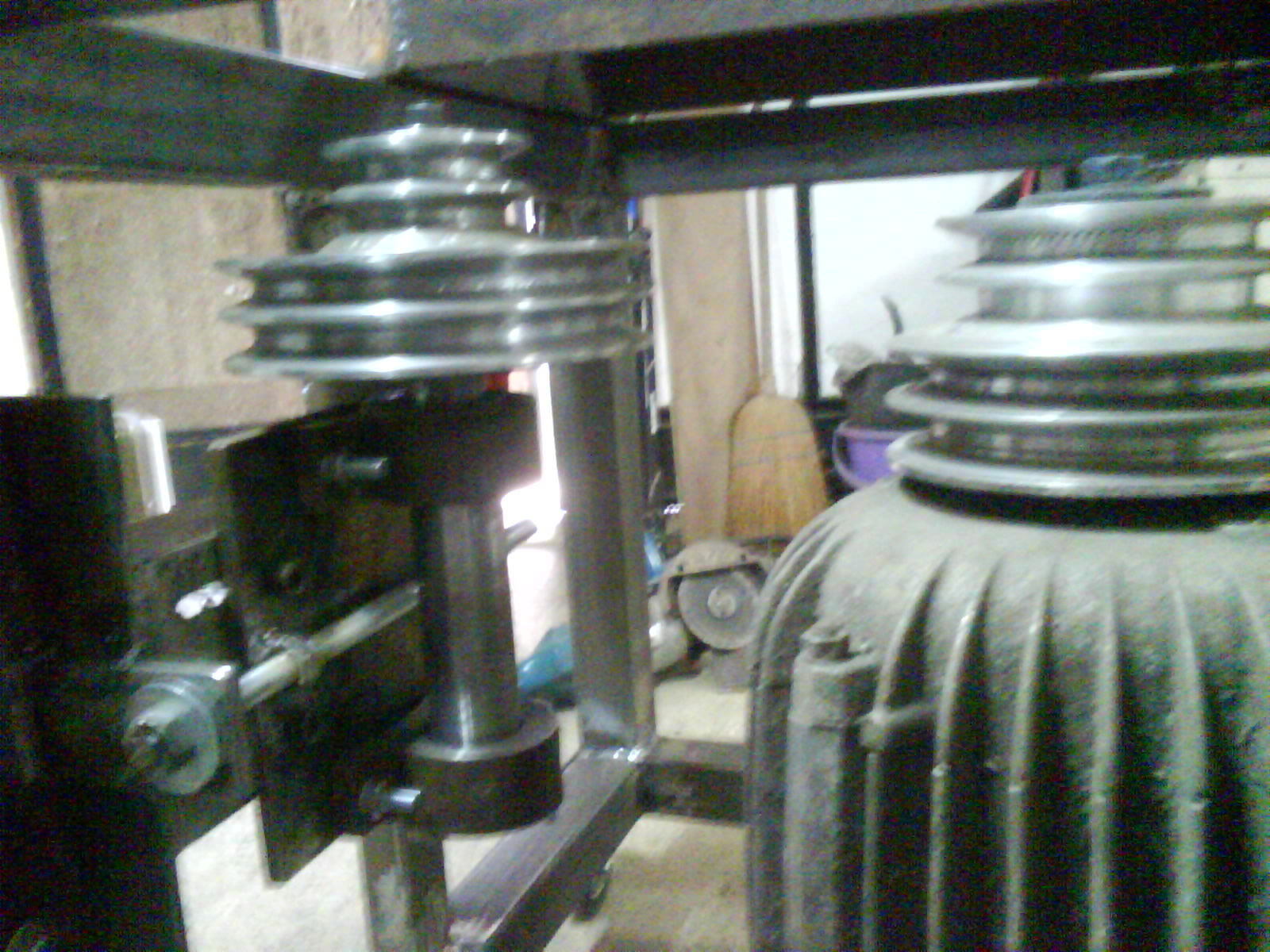

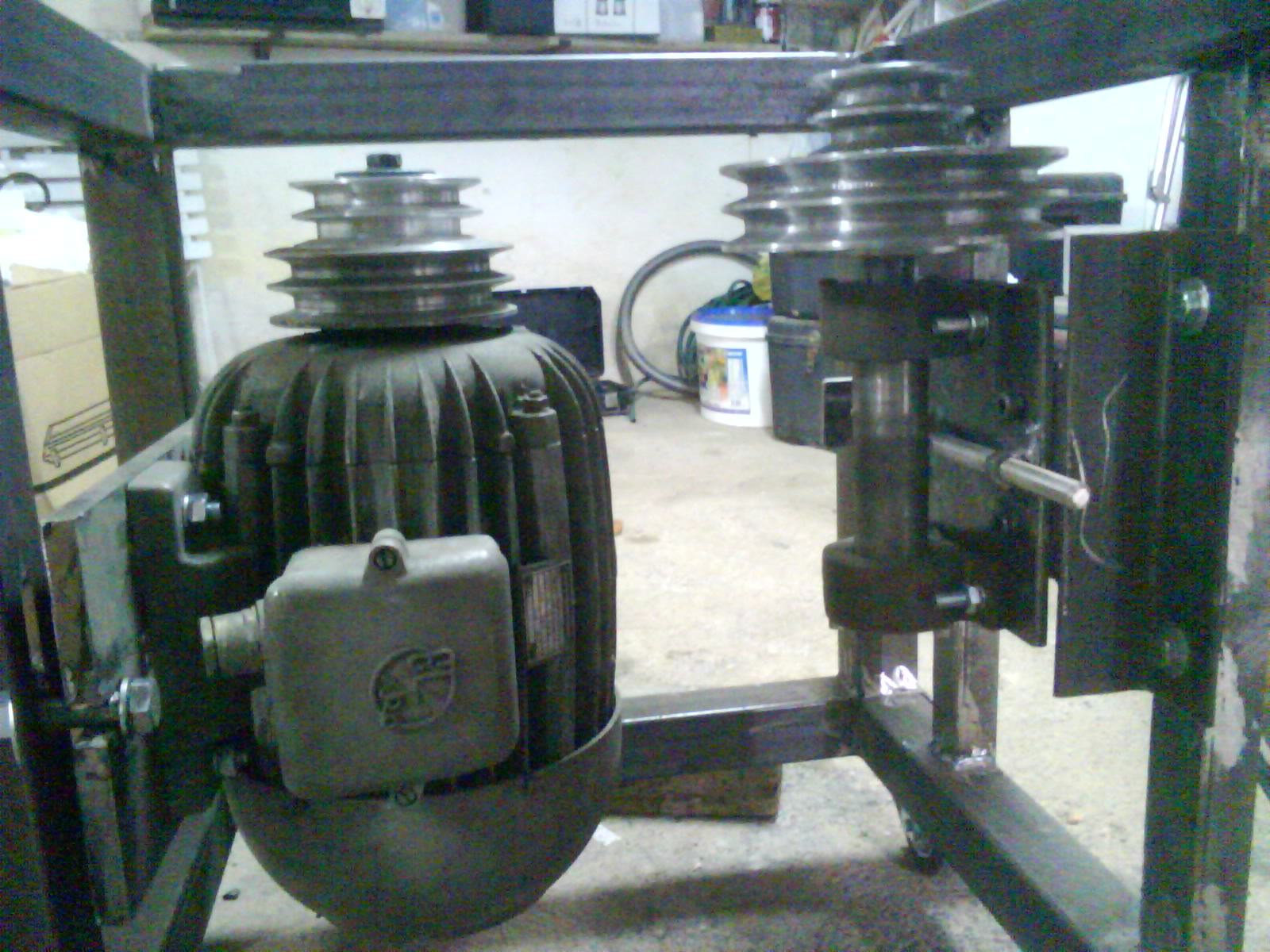

evo malo svjezih fotografija o napretku projekta

  • photo_0297.jpg
  • photo_0298.jpg
  • photo_0299.jpg
  • photo_0300.jpg
nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

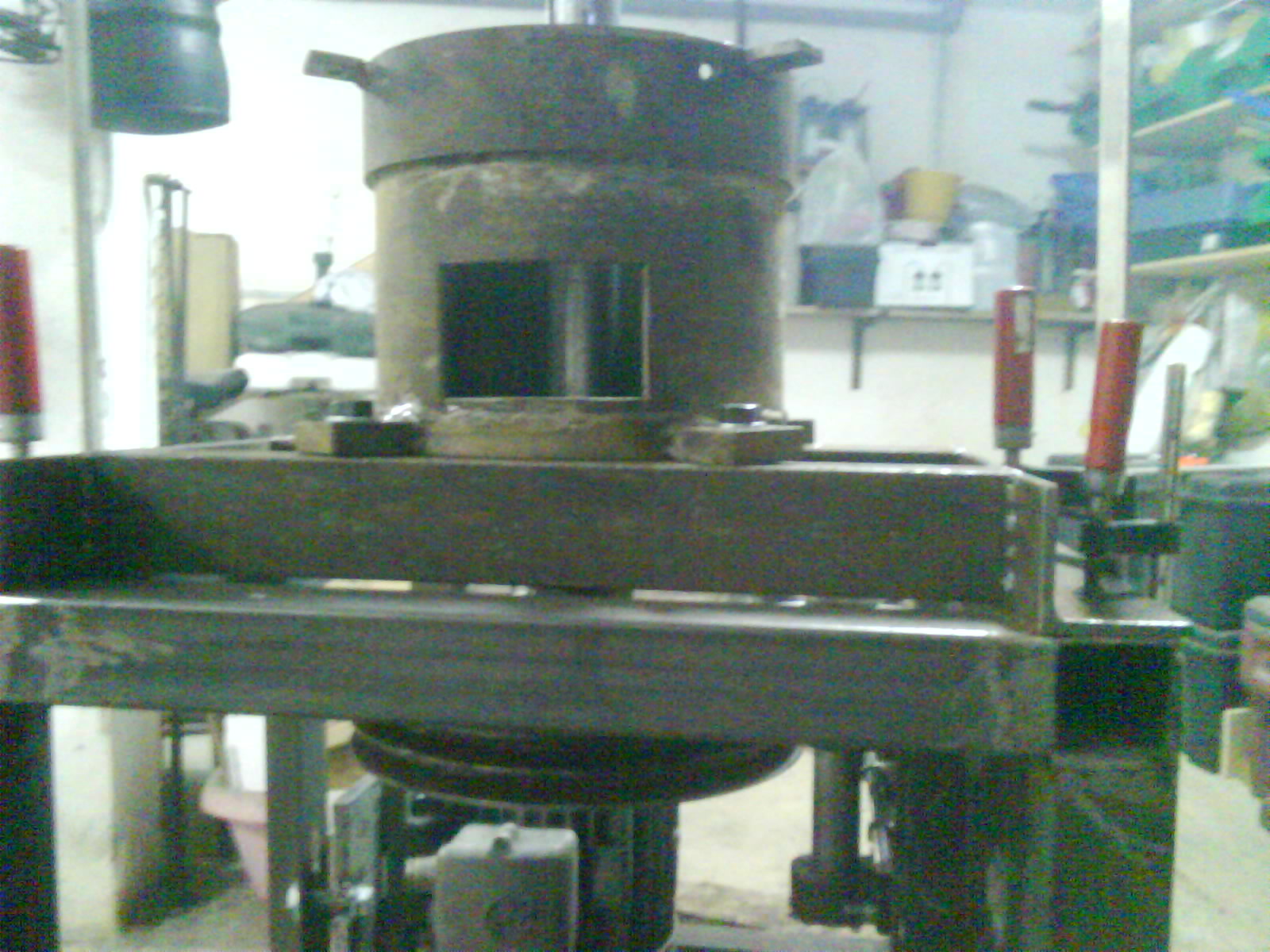

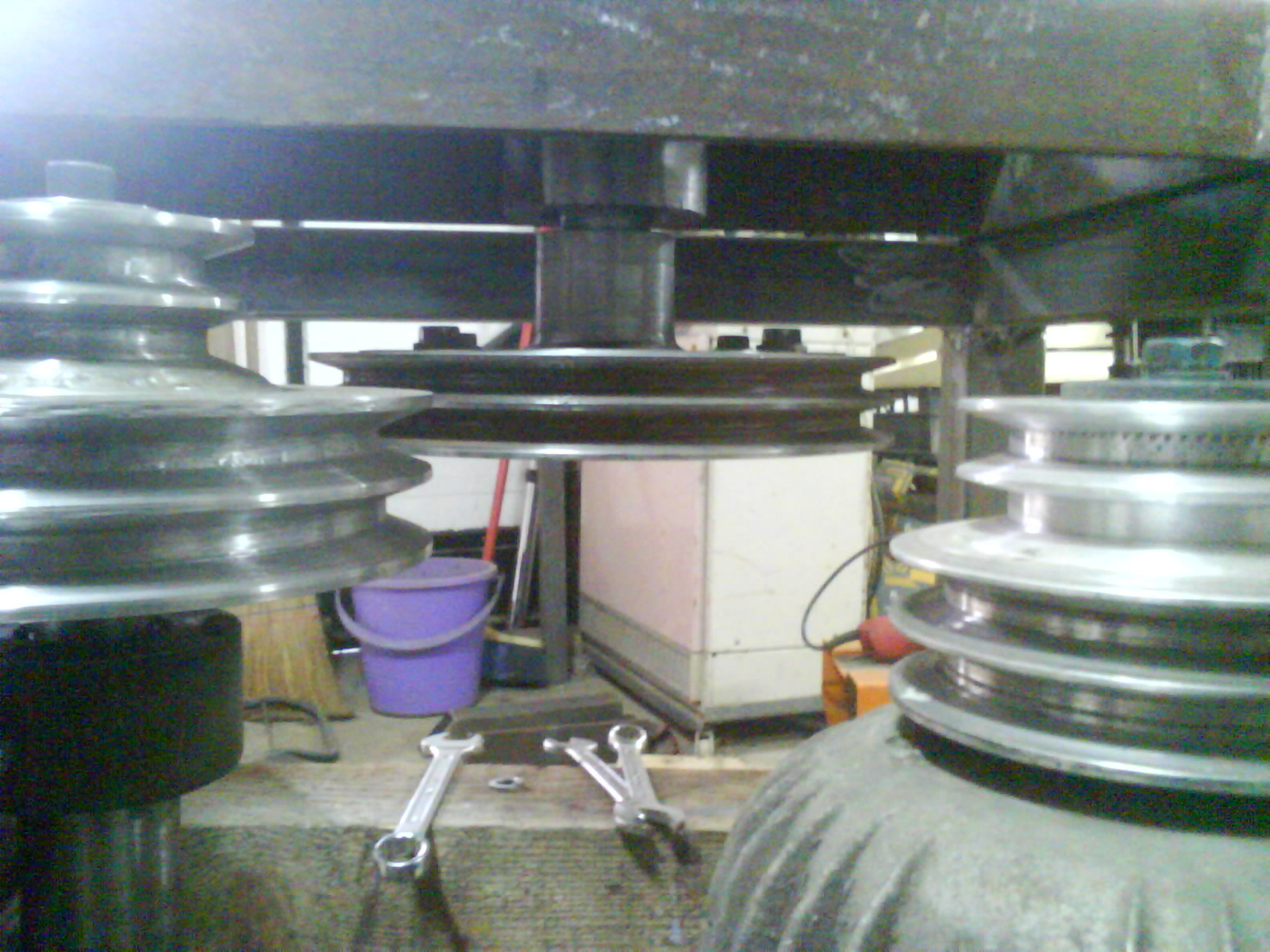

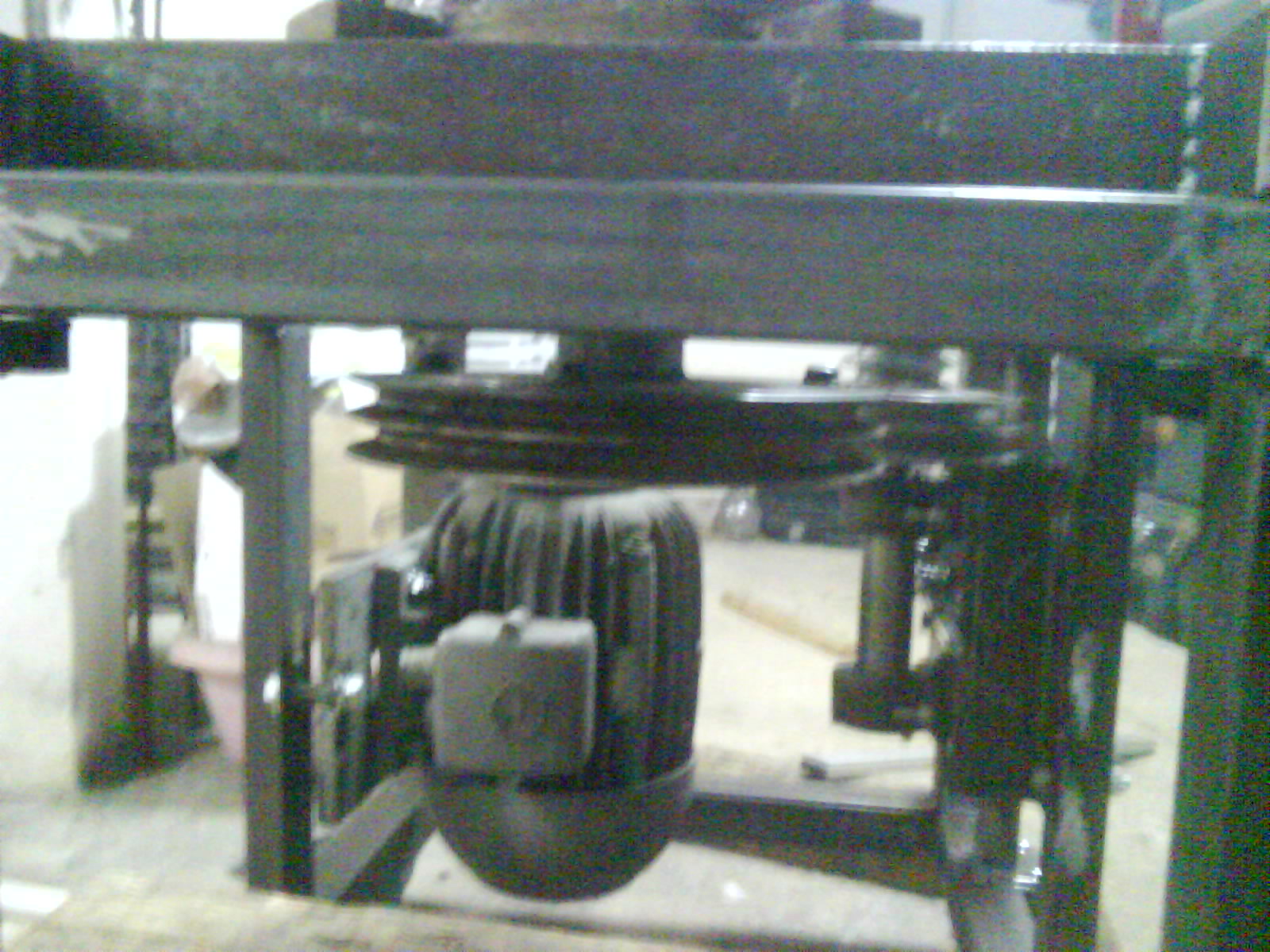

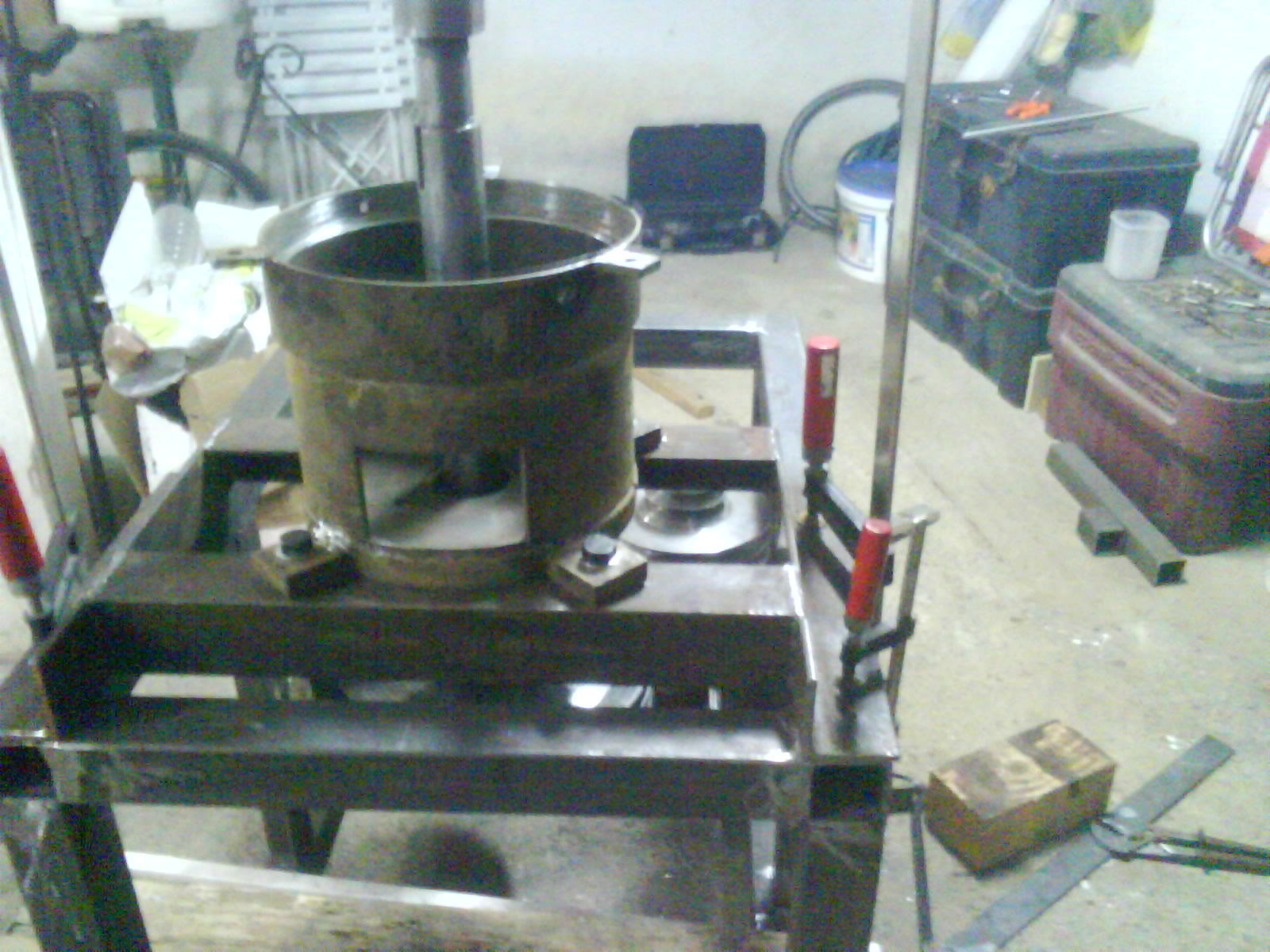

taze od danas

  • photo_0301.jpg
  • photo_0303.jpg
  • photo_0304.jpg
  • photo_0305.jpg
  • photo_0306.jpg
  • photo_0307.jpg
nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

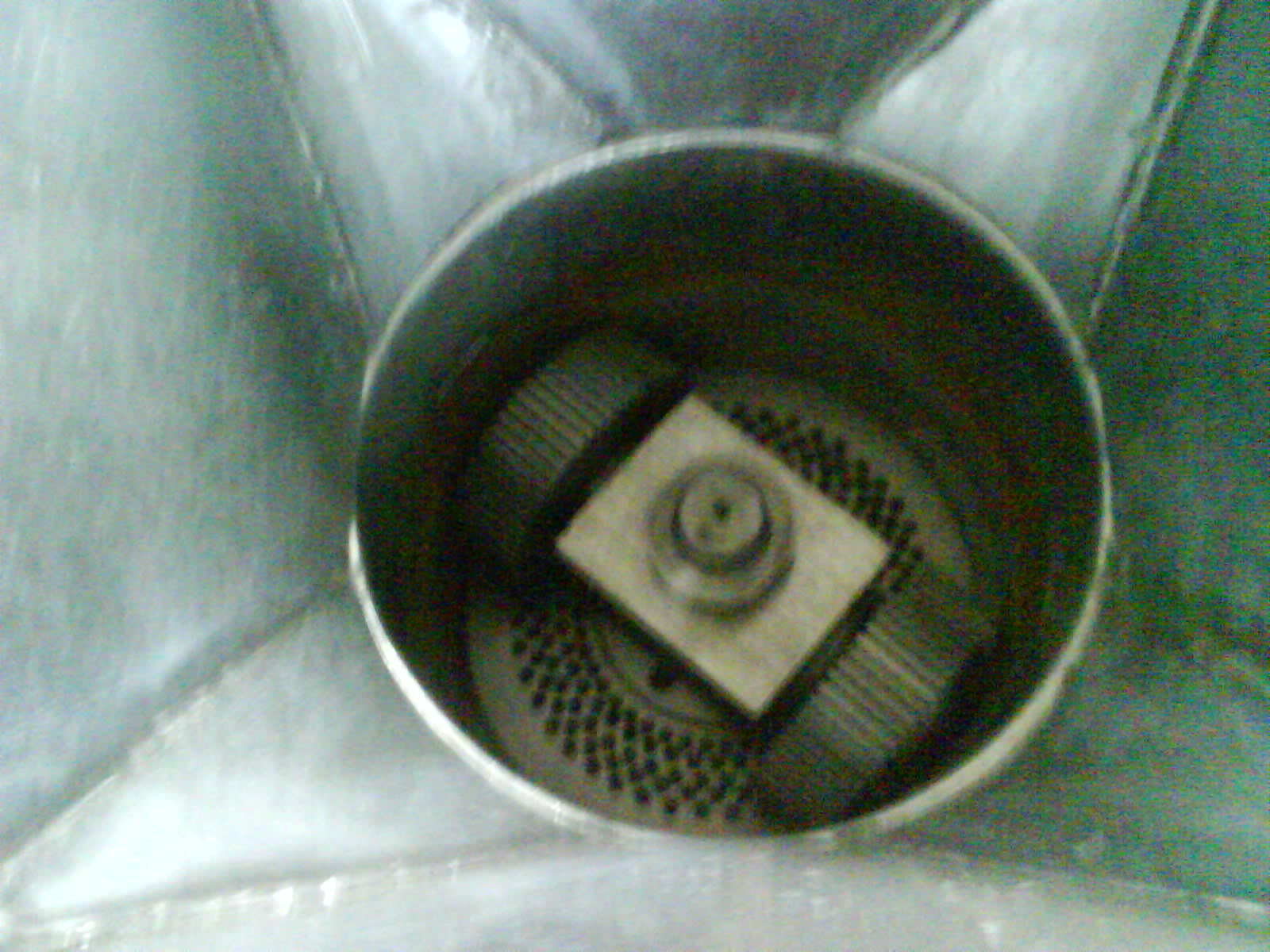

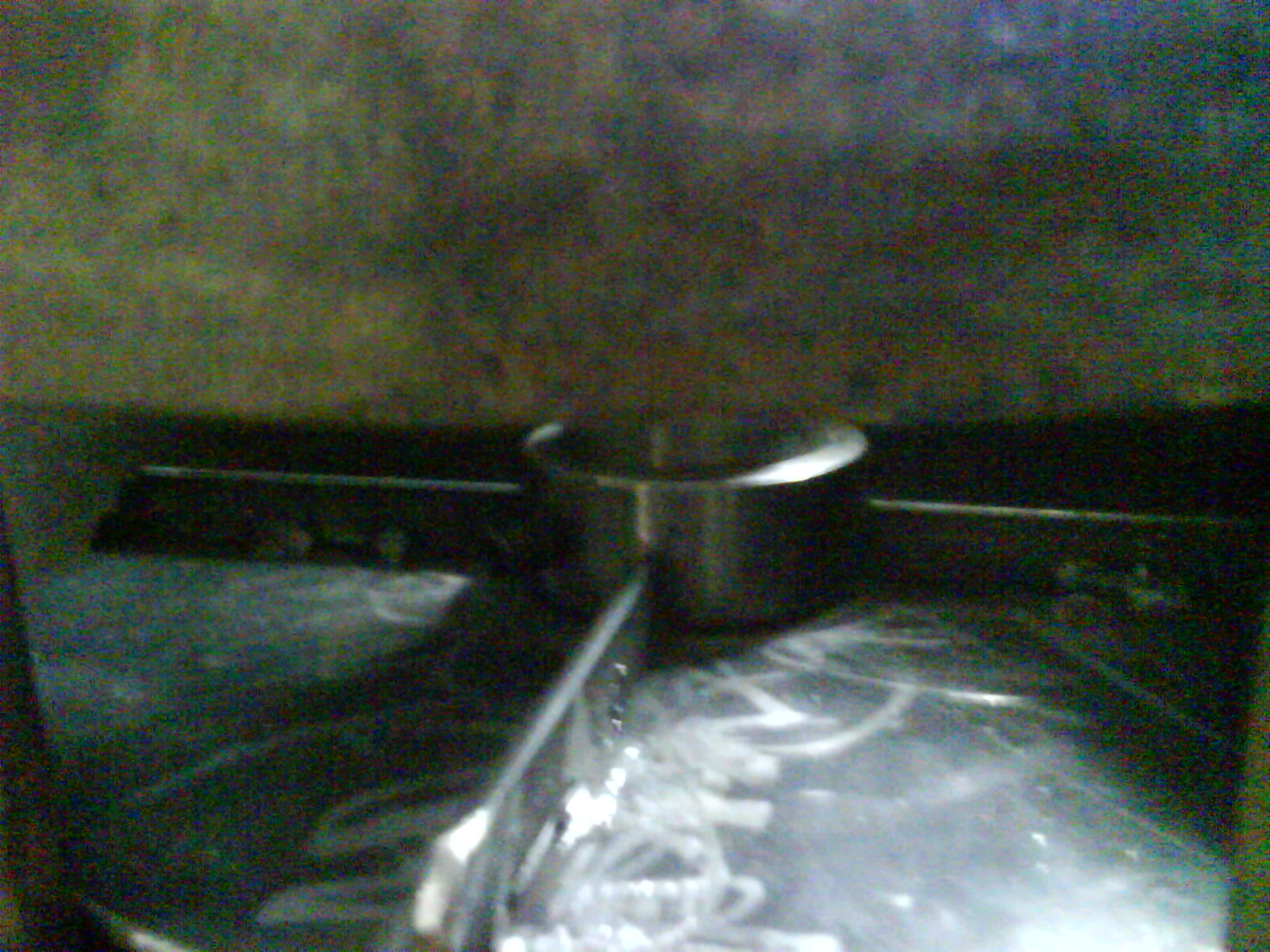

nastavak

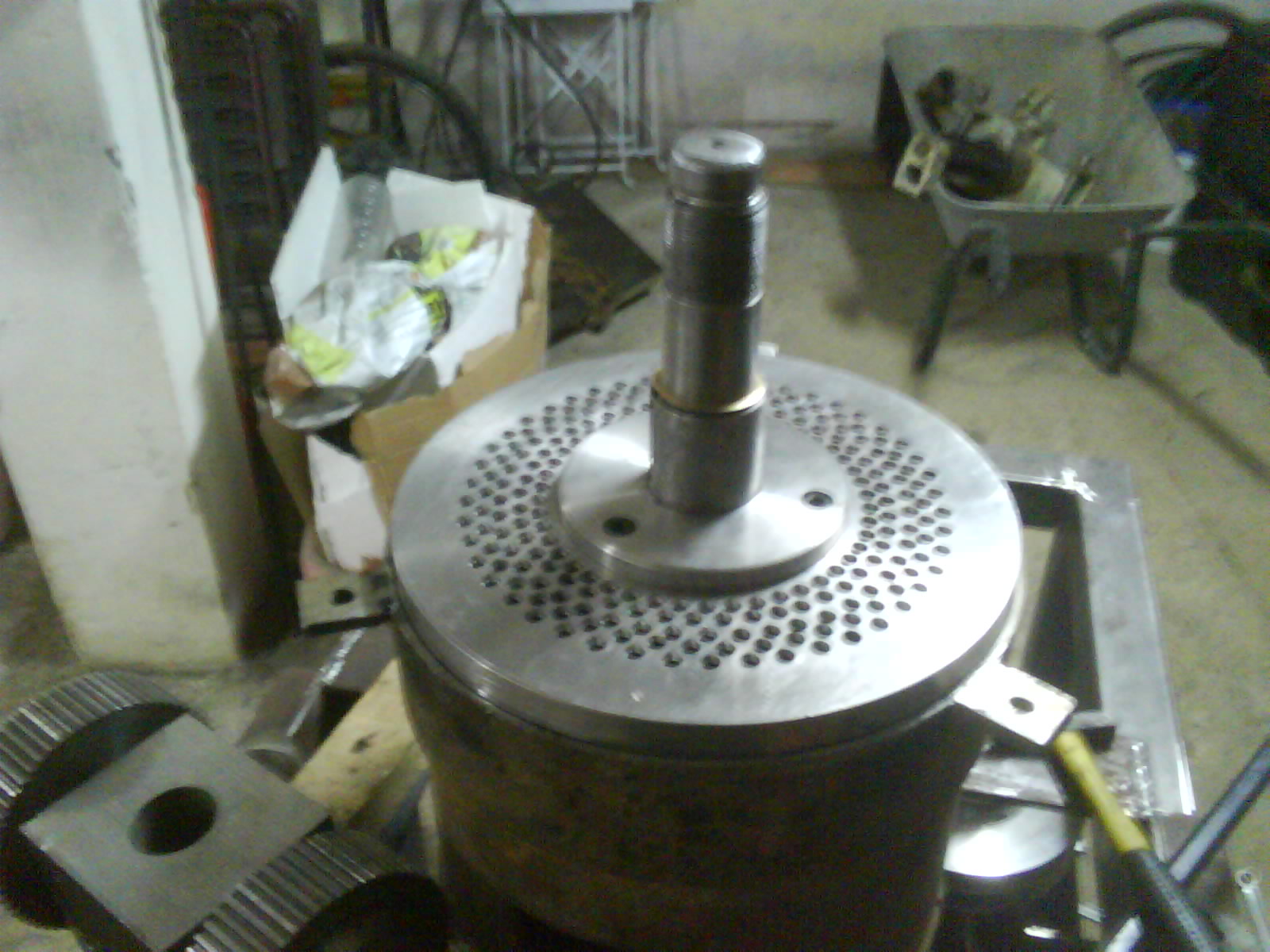

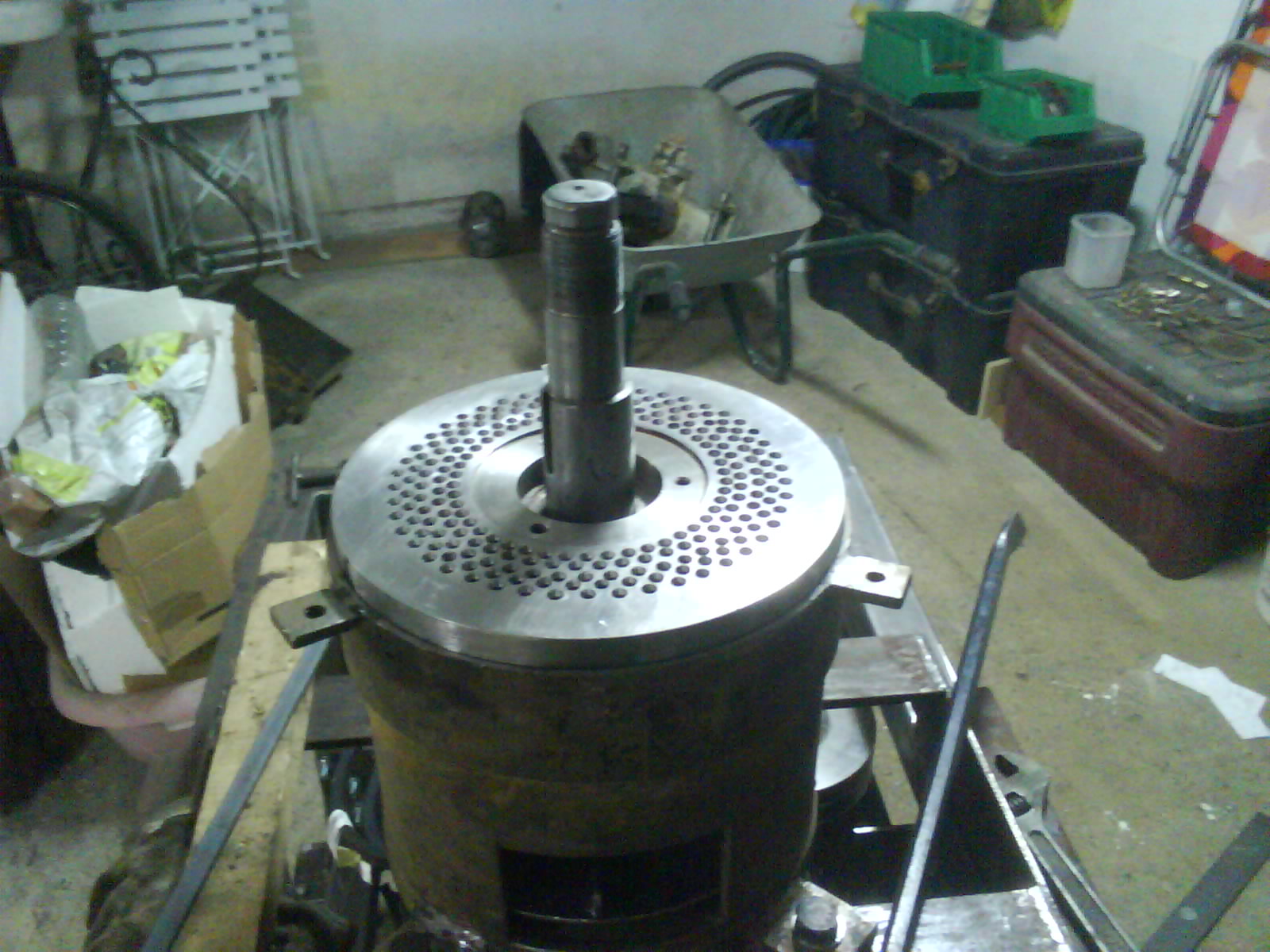

  • photo_0308.jpg
  • photo_0309.jpg
  • photo_0311.jpg
  • photo_0312.jpg
  • photo_0313.jpg

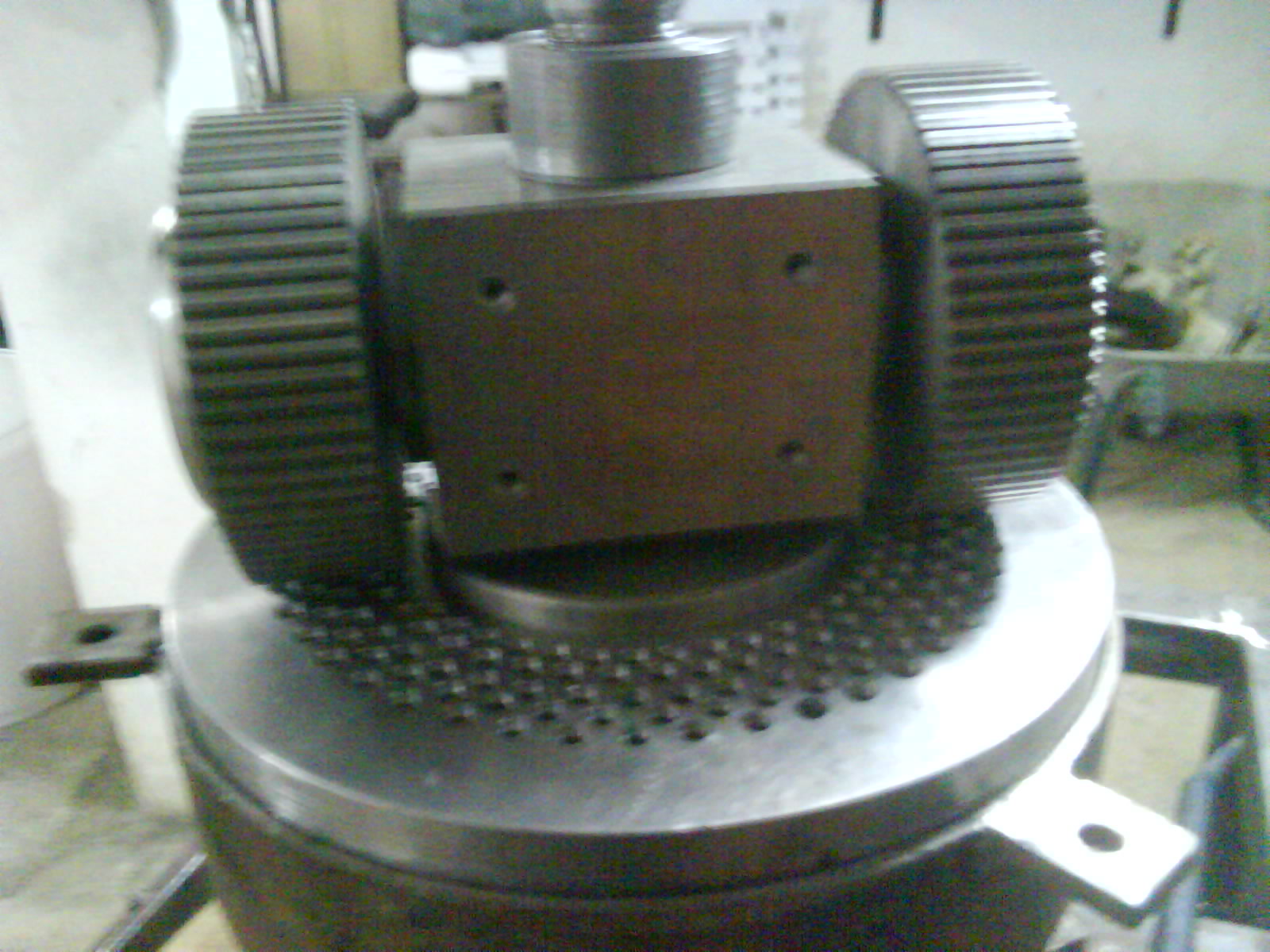

  • photo_0315.jpg
  • photo_0317.jpg
  • photo_0320.jpg
ognjeni_zmaj
ognjeni_zmaj's picture
Offline
Moderator
Registrovan dana: 13/09/2009
Poruke:

Majstore,svaka čast!Pa ti si to doterao do probe...

Ve-ka majstor, popravlja sve osim karaktera-nema delova(Ve-ka nije kvalifikacija nego skraćeno ime)
https://www.facebook.com/cepacizadrva1/

zvukoljub
zvukoljub's picture
Offline
Moderator
Registrovan dana: 05/09/2007
Poruke:

Samo da nadje kvalitetnu sirovinu, pa da čitamo kakvi su rezultati.

Без алата нема заната, a без знања ни најбољи алат неће помоћи..

nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

pa racunam da cu za par dana zavrsiti sa mehanikom trebam napraviti i postaviti dva noza ispred valjaka koji ravnomijerno nanose materijal po matrici i jos par sitnica e onda se bacam na struju gdje bas i nisam strucan kad su upitanju trof motori ali cu pogledati sutra u kutiju na motoru i napraviti jednu foto i postaviti sutra ovdje ako neko moze dati savjet gdje koja zica ide, a sto se sirovine tice ima 10-ak velikih pilana u okolini vecina ih koristi svoju piljevinu za susare ali otpadaka od oblovine "okorci" (tako se kaze kod nas) ima vagonima tako da sam vec poceo sa izradom mlina a mini susara (bubnjara) je u fazi projektovanja.

zvukoljub
zvukoljub's picture
Offline
Moderator
Registrovan dana: 05/09/2007
Poruke:

Obrati pažnju, malo pre sam pročitao ovde na forumu gde čovek objašnjava da okorci nisu dobri za pelet jer sagorevanjem začepe gorionik.Reče da treba čisto drvo da bi sve radilo kako treba.Ja nisam stručan za ovu temu samo ti skrećem pažnju na tekst koji sam pročitao.Srećan rad.Ovo do sada je za svaku pohvalu.

http://www.samsvojmajstor.com/portal/forums/gradjevinarstvo/instalacije-...

Без алата нема заната, a без знања ни најбољи алат неће помоћи..

nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

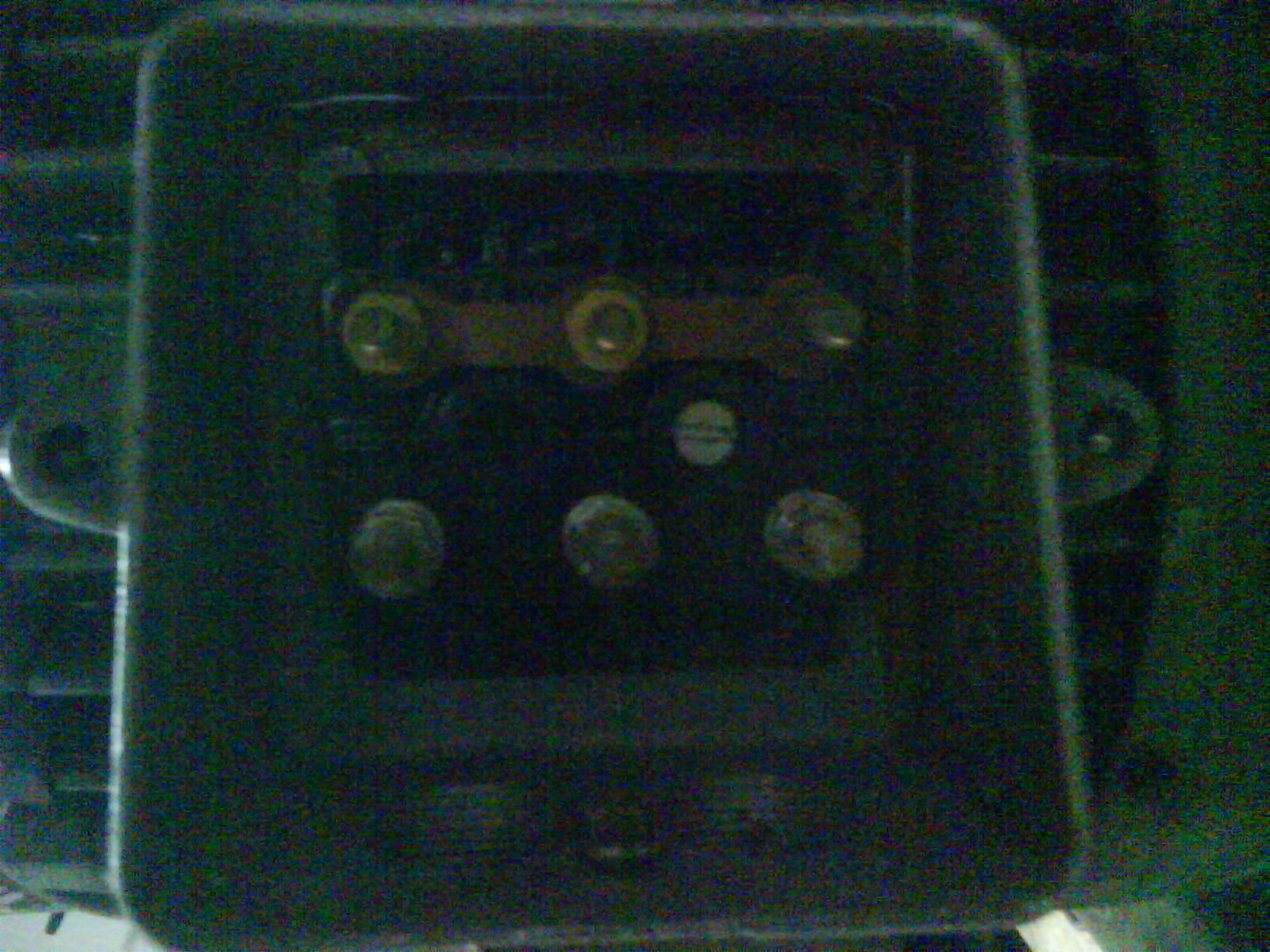

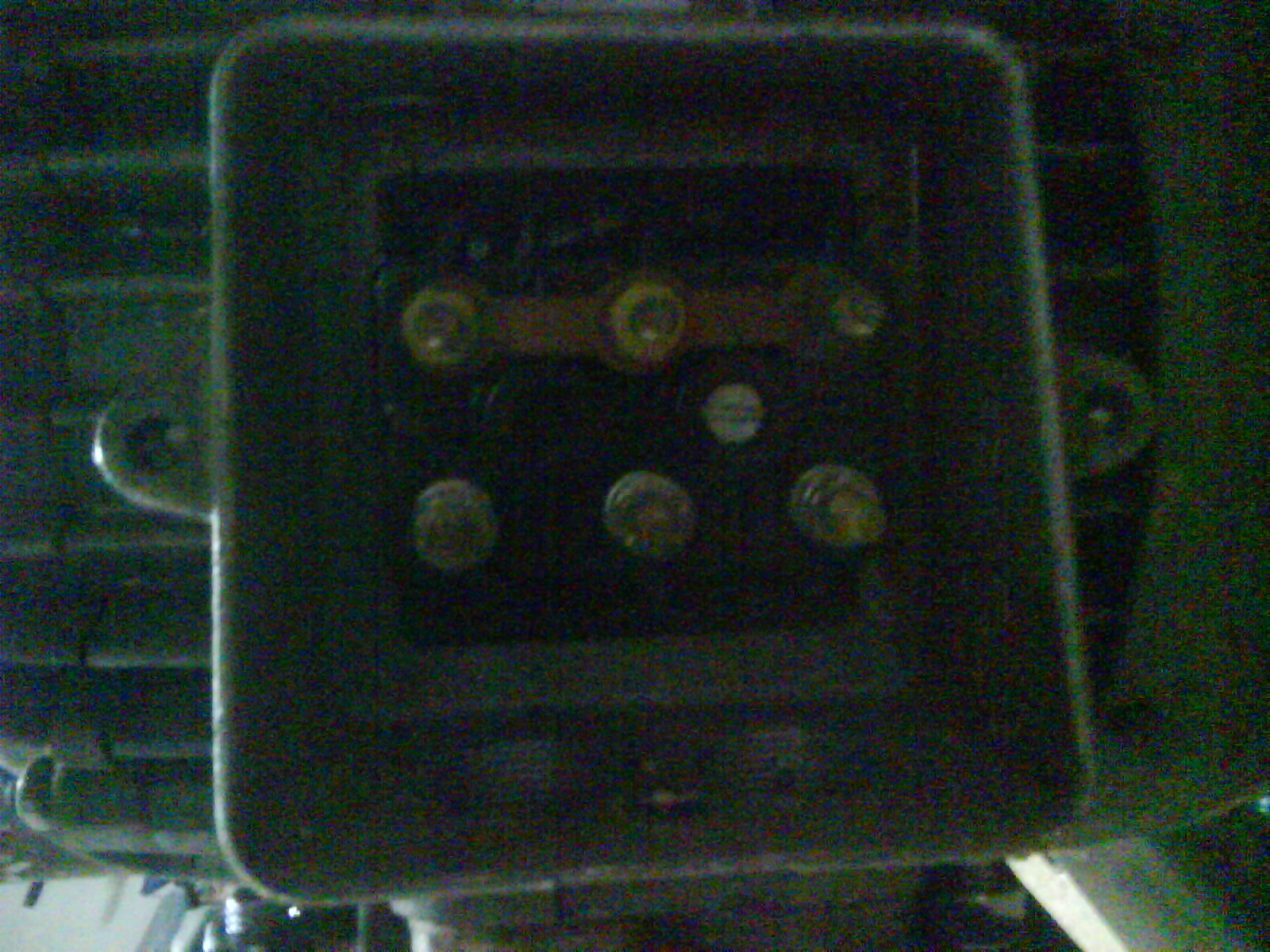

naravno mislim na cisto drvo bez kore, nego slikao sam kutiju na el.motoru pa me zanima ima li sanse da sam ovo spojim ima dva reda konektora po tri vijka na jednoj strani ta tri su medusobno povezani bakarnom sinom i jedan na kutiji za koji mislim da je uzemljenje, nadam se da se vidi na slikama ili treba da ovo postavim na elektro instalacije ili treca opcija da nadem elektricara

  • photo_0321.jpg
  • photo_0322.jpg
radenko
radenko's picture
Offline
Registrovan dana: 19/03/2009
Poruke:

Nedim na srafove sto su slobodni dovedi tri faze preko bimetala ili DM sklopke vidi kolika je stuja na tablici od motora pa prema tome trazi bimetal ili DM sklopku . Kad povezes i probas videces koji ti je smer na remenici i ako nije dobar samo zameni mesta dve faze i dobices smer koji ti odgovara pozdrav i srecan rad!

zvukoljub
zvukoljub's picture
Offline
Moderator
Registrovan dana: 05/09/2007
Poruke:

Ceo sistem, takodje mora biti spojen na zaštitno uzemljenje.Znači metalni delovi mašine i elektromotora se moraju osigurati od mogućnosti strujnog udara za korisnika.

Без алата нема заната, a без знања ни најбољи алат неће помоћи..

nedim
nedim's picture
Offline
Registrovan dana: 13/01/2010
Poruke:

kupio sam i postavio DM sklopku zamijenio i tri automatska osiguraca i lijepo fercera nasuho bez buke, sutra cu nabaviti piljevine da probam protjerati da vidimo jesam li napravio kako treba pa mozda napravim video zapis
